Proe/Creo曲面造型设计实战

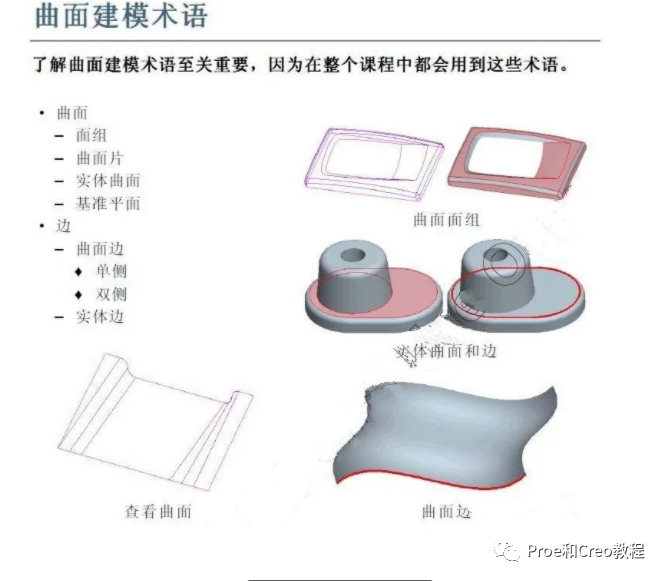

曲面就是一张没有厚度的实体材料。它是一个特征（如同其它实体特征一样）， 不过，由于其没有厚度，因此其没有体积和质量。

用于创建实体特征的许多方法均可用于创建曲面。创建旋转、拉伸、扫描、混合以及倒圆角曲面特征就如同创建其对应的实体特征一样。此外，还可以使用 “基准点”或 “基准曲线”来创建曲面。

曲面将作为特征进行创建（如同 Pro/ENGINEER 中的任何其它图元一样）。同样， 可以重定义、阵列、复制或删除它们（像对其它特征进行的操作一样）。

模块 1 基础曲面

创建曲面

拉伸，旋转，扫描，混合，可变剖面扫， 扫描混合 ，边界混合

曲面显示

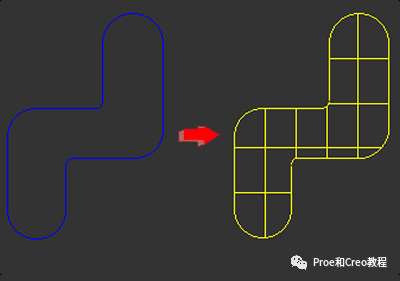

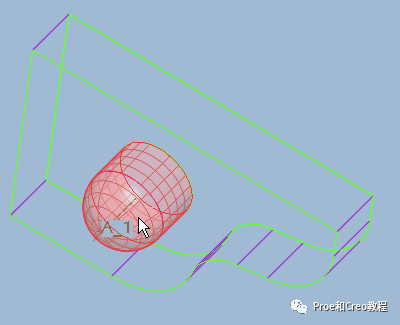

曲面或面组中显示网格。每当尝试查看零件几何上的特征时，修改曲面显示的功能通常会很有用。

封闭端

使用开放端或封闭端来创建旋转、扫描、混合以及拉伸曲面特征，认识到使用封闭端创建的曲面并非为实体（尽管它看起来像实体）是极为重要的。

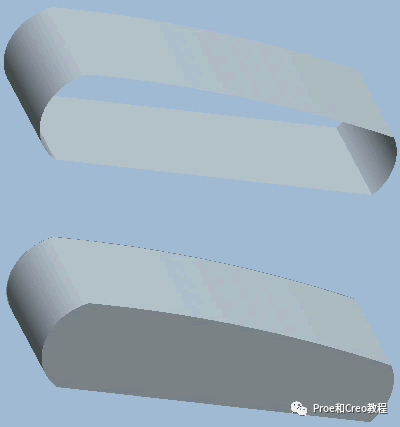

在下图中，顶图所示为一个具有开放端的曲面，底图则为一个具有封闭端的曲面。

平整曲面

可通过“填充” 选项从一组封闭的平面边界曲线来构建平整曲面。边界曲面截面必须是草绘曲线。

模块 2 使用曲面

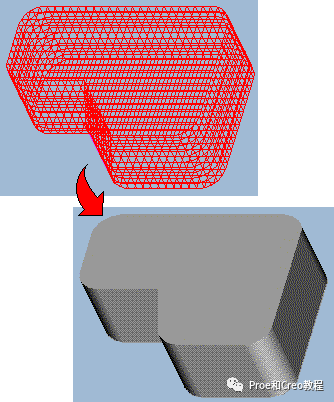

使用曲面来新建实体几何或修改现有实体几何时，您需要制作一个完全水密的曲面模型 - 换言之，其全部曲面必须连接在一起形成单个面组，各边之间没有任何间隙。

合并

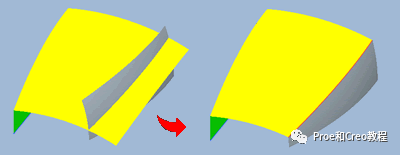

在 Pro/ENGINEER 中，可使用“合并” 选项将各个曲面连接到一起。各曲面必须共用一条公共边或彼此相交，如下所示。

修剪s

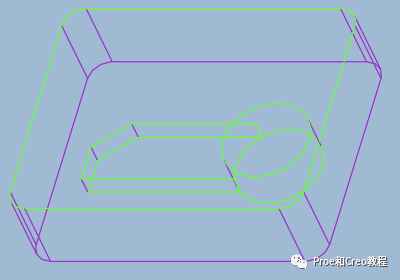

在上一节中，您知道了将曲面合并成面组时，如何来修剪掉曲面的各部分。您还可以修剪一个曲面而不对其进行合并。您可以修剪一个曲面到另一个曲面，或修剪到一个基准平面或曲线。

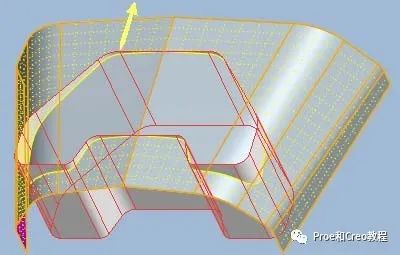

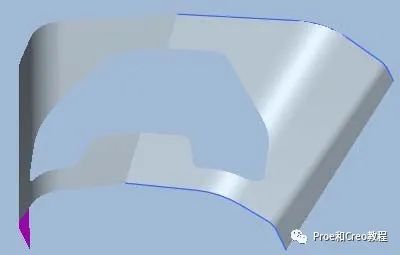

图 1 - 主曲面和修剪曲面

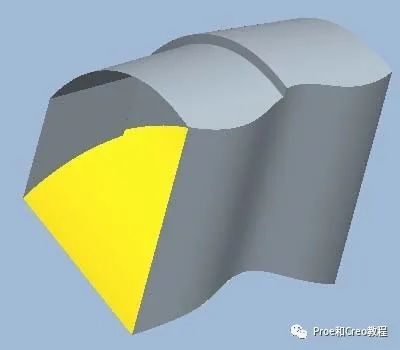

实体化

您可以通过一系列现有曲面和/或面组来创建一个实体伸出项。这些曲面必须形成一个封闭的区域。

偏移 surfaces/offset

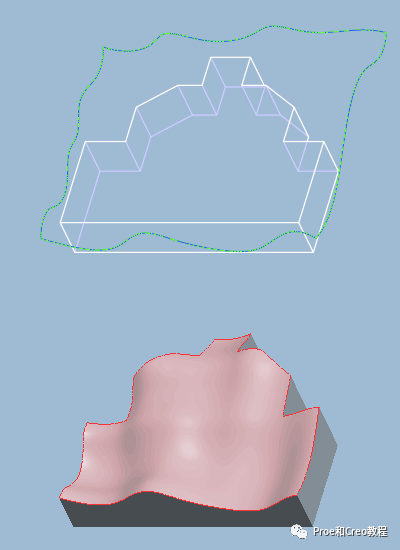

您可通过替换曲面这一方法在实体的局部区域创建复杂的弯曲形状。您可使用“偏移”(Offset) /“替换曲面特征”(Replace Surface Feature) 选项来用曲面替换实体表面。可通过“偏移”(Offset) /“替换曲面特征”(Replace Surface Feature) 选项同时向实体中添加材料和从中移除材料。

镜像

您可以镜像任何曲面特征来创建副本。副本既可以独立于原始项，也可以从属于原始项。如果您希望使镜像结果实际上成为一个移动操作，必须确保副本独立于原始项，因为原始曲面将不再存在。可通过此方式在制作完副本后删除原始项。

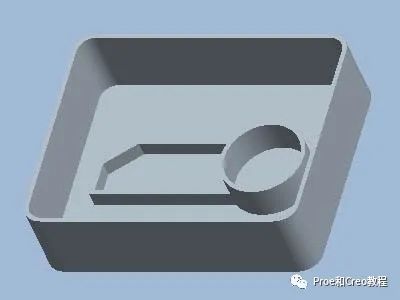

加厚

您可以将一个曲面或面组加厚为一个实体，方法是：使用“编辑”(Edit) 菜单中的“加厚”(Thicken) 选项创建一个薄实体伸出项。通过使用曲面（而不是草绘）作为定义截面，可使系统将材料添加到指定的曲面侧。

模块 3 高级曲面

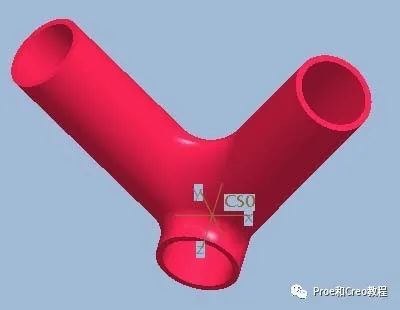

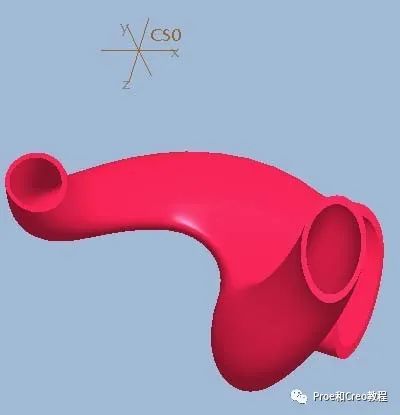

通常，使用“边界”选项构建“混合”曲面时，您将发现 系统并没有创建正确的几何。这是因为：Pro/ENGINEER 试图自动对齐生成曲线中的点，并且有时不能以所需方式完成该任务。所幸的是，通过在生成截面中指定一组混合控制点通常可以避免该问题。

至此，您已经学习了在 Pro/ENGINEER 中创建曲面模型所必需的所有基本工具。本课程将介绍一些创建曲面几何实际需要的更高级的技巧。

在实际构建曲面模型时，您经常会发现细节是棘手的部分。在当今的市场上，要设计能给人以美感的零件外观越来越重要。通过使用如倒圆角这样的工具、定义混合控制点以及指定相切条件，可以使用 Pro/ENGINEER 构建一个复杂的曲面模型。

另一种常见的情形是：使用在另一个应用（具有与您的模型并不完全符合的几何） 中生成的 CAD 数据。如果不能修改原始数据，您可以通过创建满足您的应用要求的延伸曲面和修剪曲面来调整它。

您还将回顾“扭曲” 选项，可通过该选项直接在 Pro/ENGINEER 中动态并参数化地拉伸、扭转、折弯以及变形您的模型

边界混合控制点

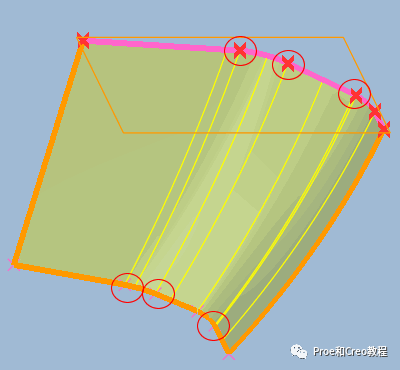

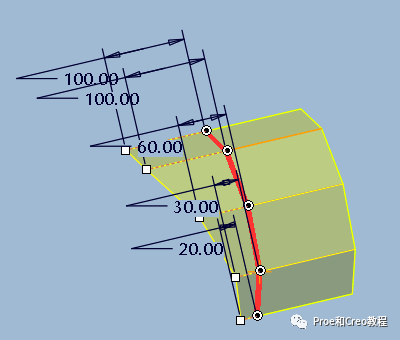

边界混合曲面的形状可以通过指定一组顶点作为混合控制点来控制。构建曲面几何时，系统将所指定的混合控制点连接在一起。使用混合控制点来减少面组中的曲面数

相切条件

最常使用的曲面相切条件是自由和切线。自由条件允许边界浮动（没有指定的相切）- 这是针对所有“混合”曲面的缺省条件。切线条件允许您为“混合”曲面的任意边界指定相切曲面。如果针对曲面的定义曲线沿着现有曲面的边，则系统可以自动计算相切曲面。这是缺省条件。

设计复杂曲面几何时，约束曲面以使它们相切于其它曲面通常是必要的。在Pro/ENGINEER 中，创建几种类型的曲面时，可以指定可选的相切条件。此功能允许您可以轻松地创建原本需要极其困难的构建技巧的曲面

延伸曲面

构建曲面几何时，延伸曲面边界通常是必需的。在您要连接并不完全沿着其边相交的曲面时，通常需要该操作。

延伸距离

垂直于边 - 垂直于所选边延伸曲面。沿边 - 沿侧边延伸曲面。

使用 “ 相同 ” 选项、 “ 切线 ”选项或者 “ 逼近” 选项来创建延伸曲面时，可以使用“延伸”面板为全部所选边指定统一延伸距离（缺省选项），或者沿着这些边的多个距离。

扭转特征

您可以使用扭曲特征来动态并参数化地修改实体、面组、小平面和曲线的形状。“扭曲”特征保留了对模型所应用操作的历史记录，允许您返回到任意单个操作以便对其进行修改、删除等。可用的操作是转换、扭曲、拉伸、折弯和扭转。

图 1 - 原始模型

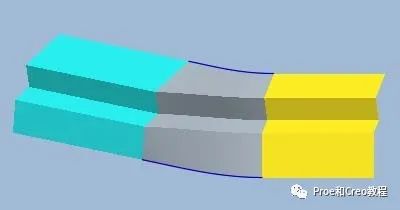

图 2 - 应用扭曲后的模型

扭曲特征用于检查概念性的设计变化形式，以及操控从其它应用中导入的不能参数化编辑的几何。
