Proe/Creo工程图格式与模板制作全流程

1. 新建绘图文件 A4prt_muyang.drw，

（1） 取消使用默认模板

（2）. 模型需选无，格式选空方向选择“纵向”，幅面选择“A4”，点确定，进入绘制界面，如下图

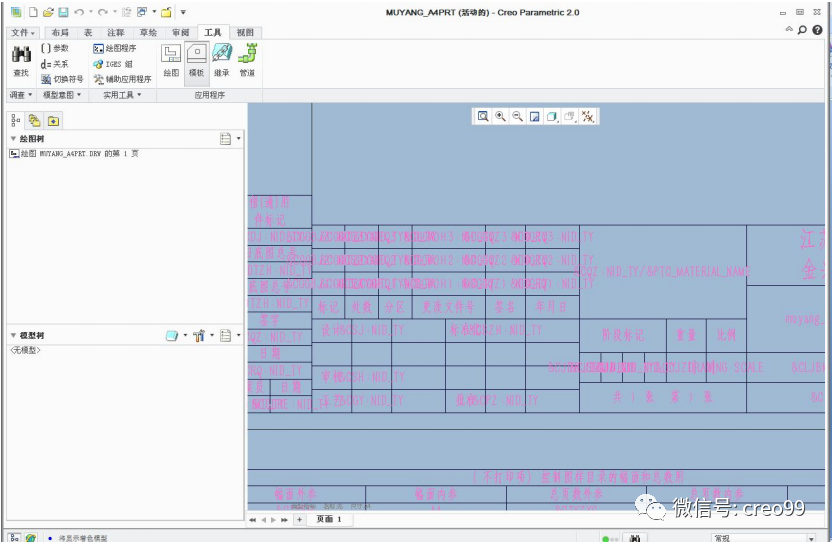

（3） 将绘图模式设置为模板，如下图

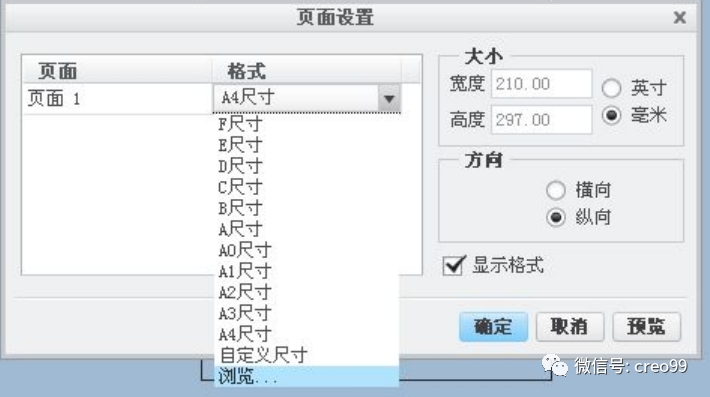

2. 双击界面下方的“尺寸：A4”，弹出页面设置对话框，格式选择刚才创建的格式A4prt_muyang.frm，如图

（3）点打开，点预览→确定

3. 插入模板视图

（1） 右击页面，如下图

（2） 修改主视图指令，参数如下图

（3） 修改左视图指令，参数如下图

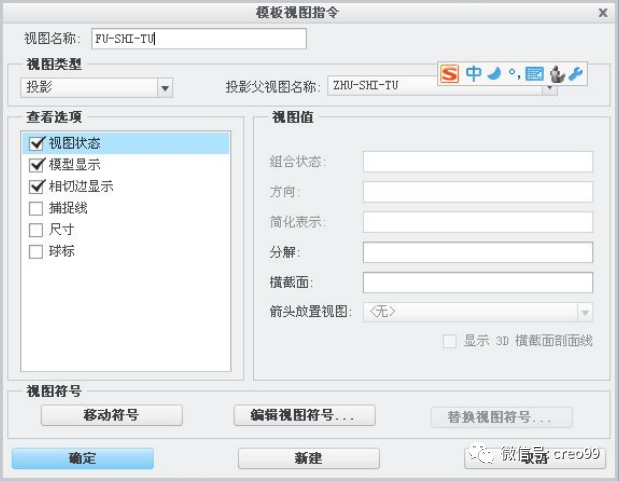

（4） 修改俯视图指令，参数如下图

（5） 修改俯视图指令，参数如下图

（6） 保存 drw 文件，将文件保存在制定文件夹中，例如：E:\LZV011\CREO\MuyangTemplates

注：其他幅面的格式机绘图模板可按此方法制作。谨此献给刻苦钻研的读者，希望能帮到你。
