Proe/Creo传动链条建模与设计流程

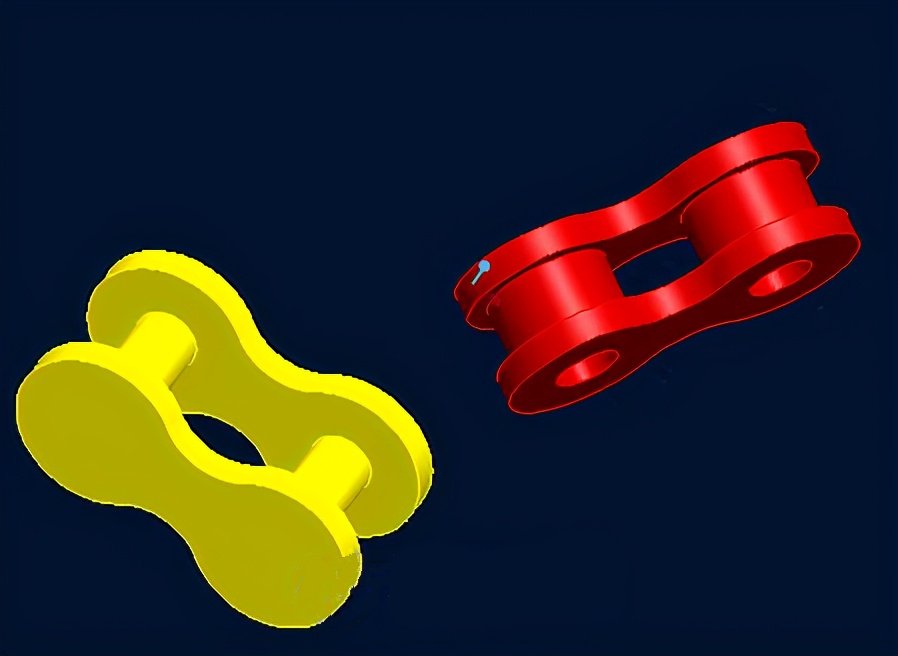

  先看看效果图吧:



  链条外链板的创建


  Step 1 、 新建零件。

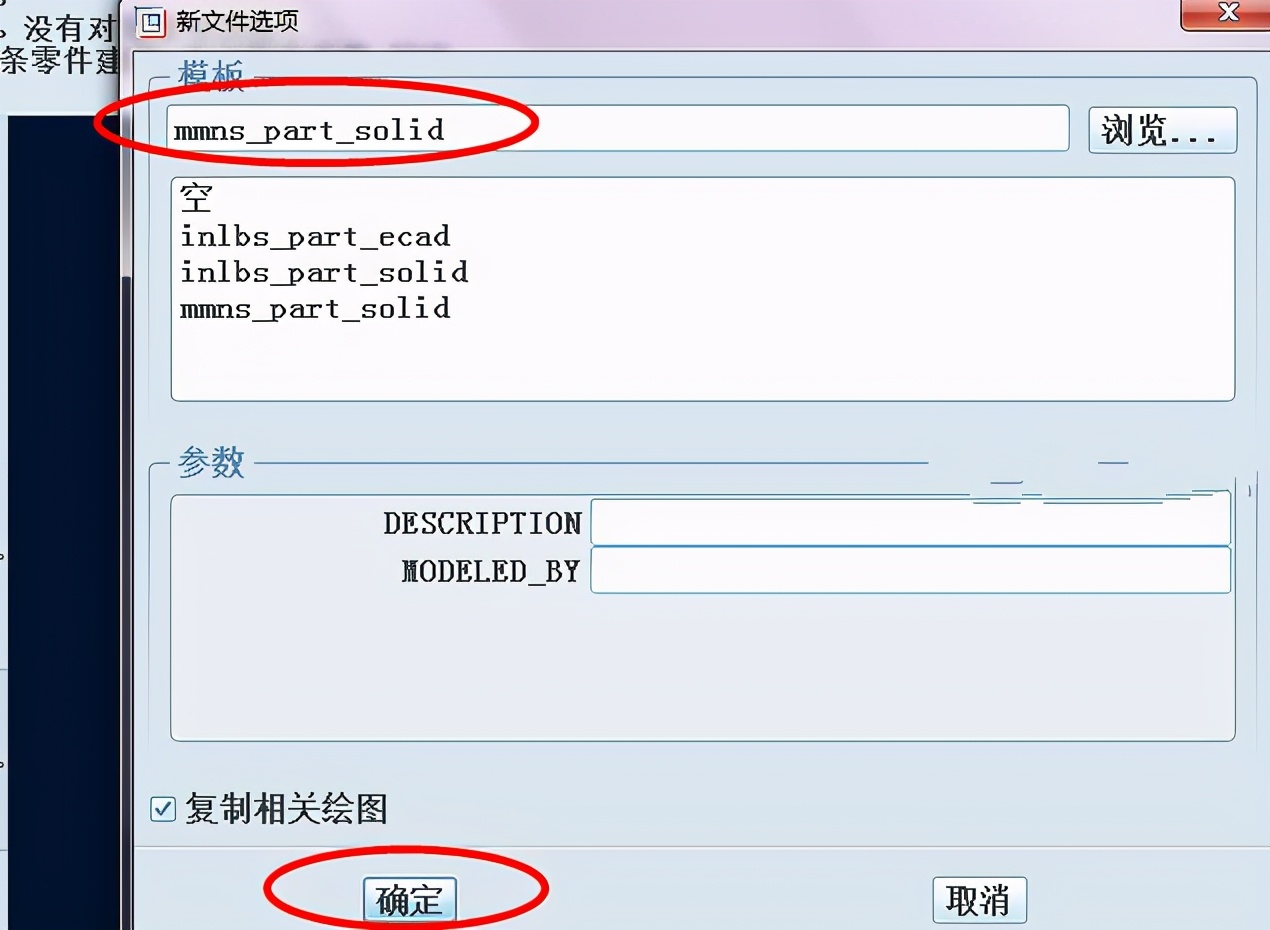

  Step 2 、 选择模板。

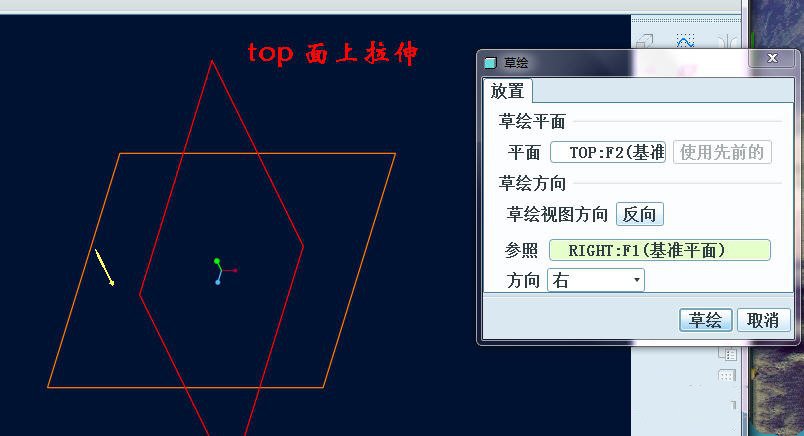

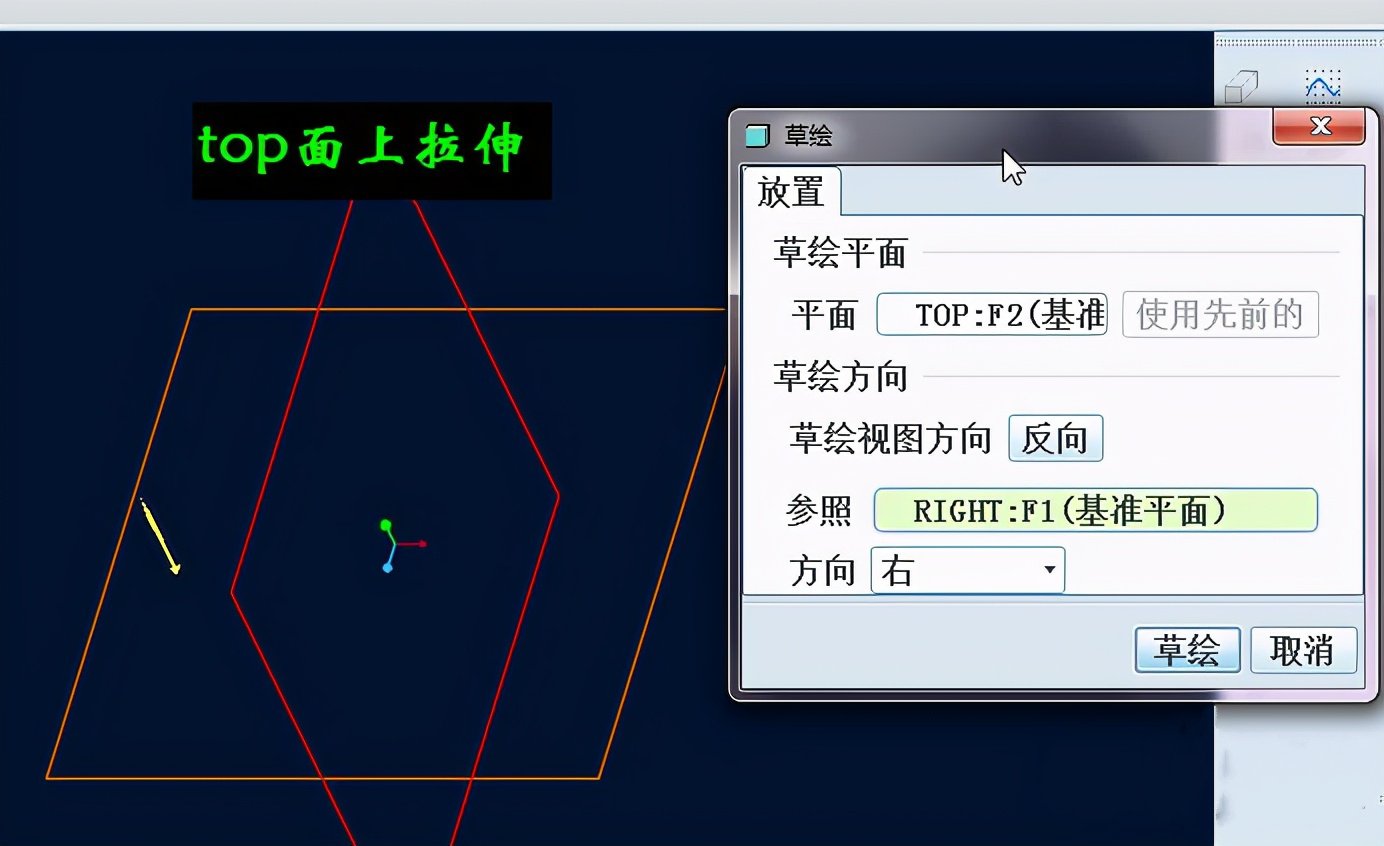

  Step 3 、在Top面上拉伸。

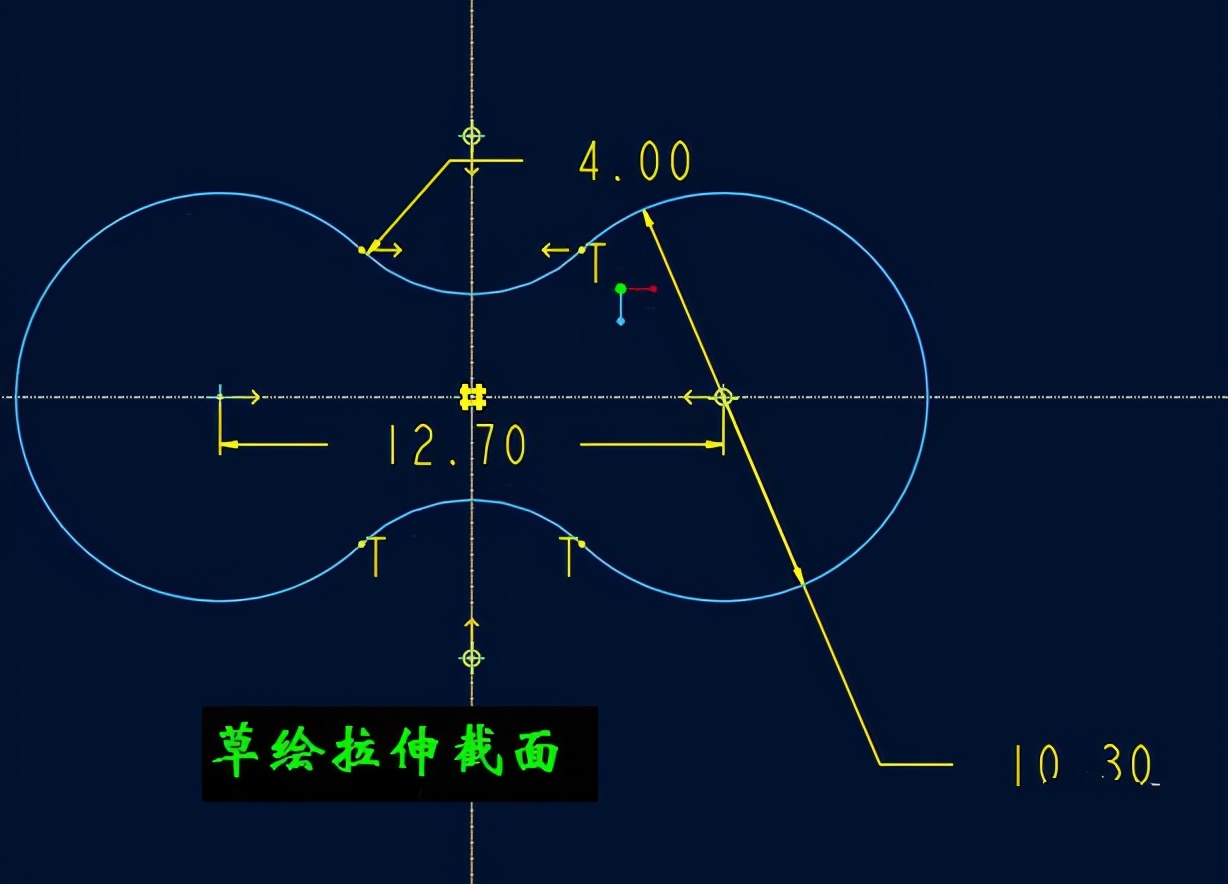

  Step 4 、草绘拉伸截面。

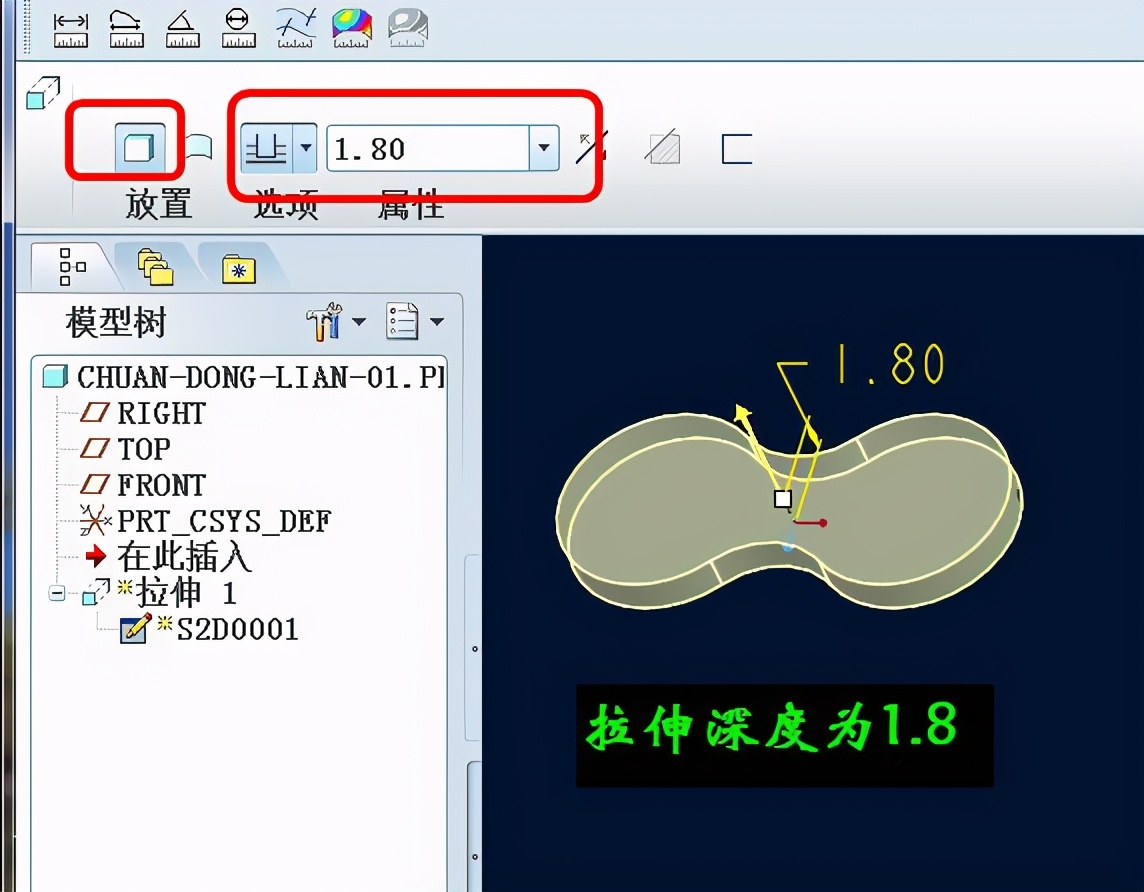

  Step 5 、设置拉伸厚度。

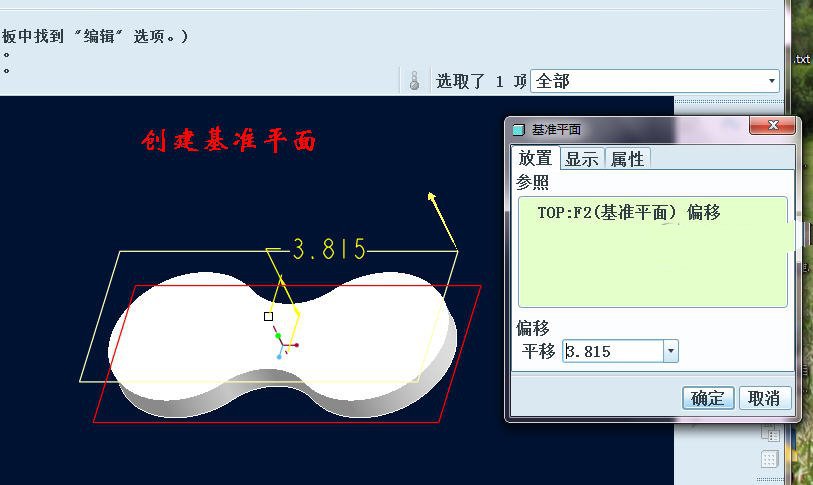

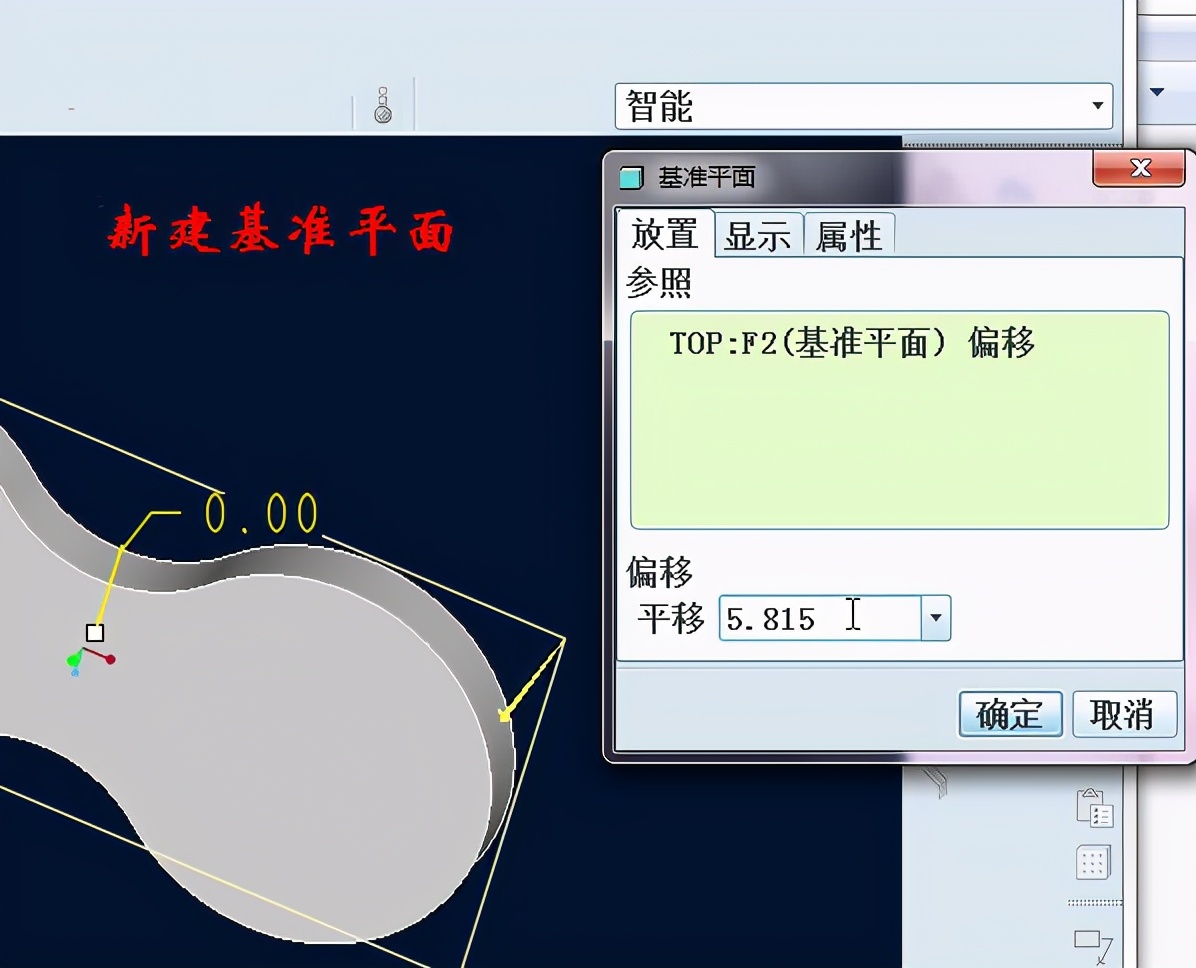

  Step 6 、 新建基准平面。

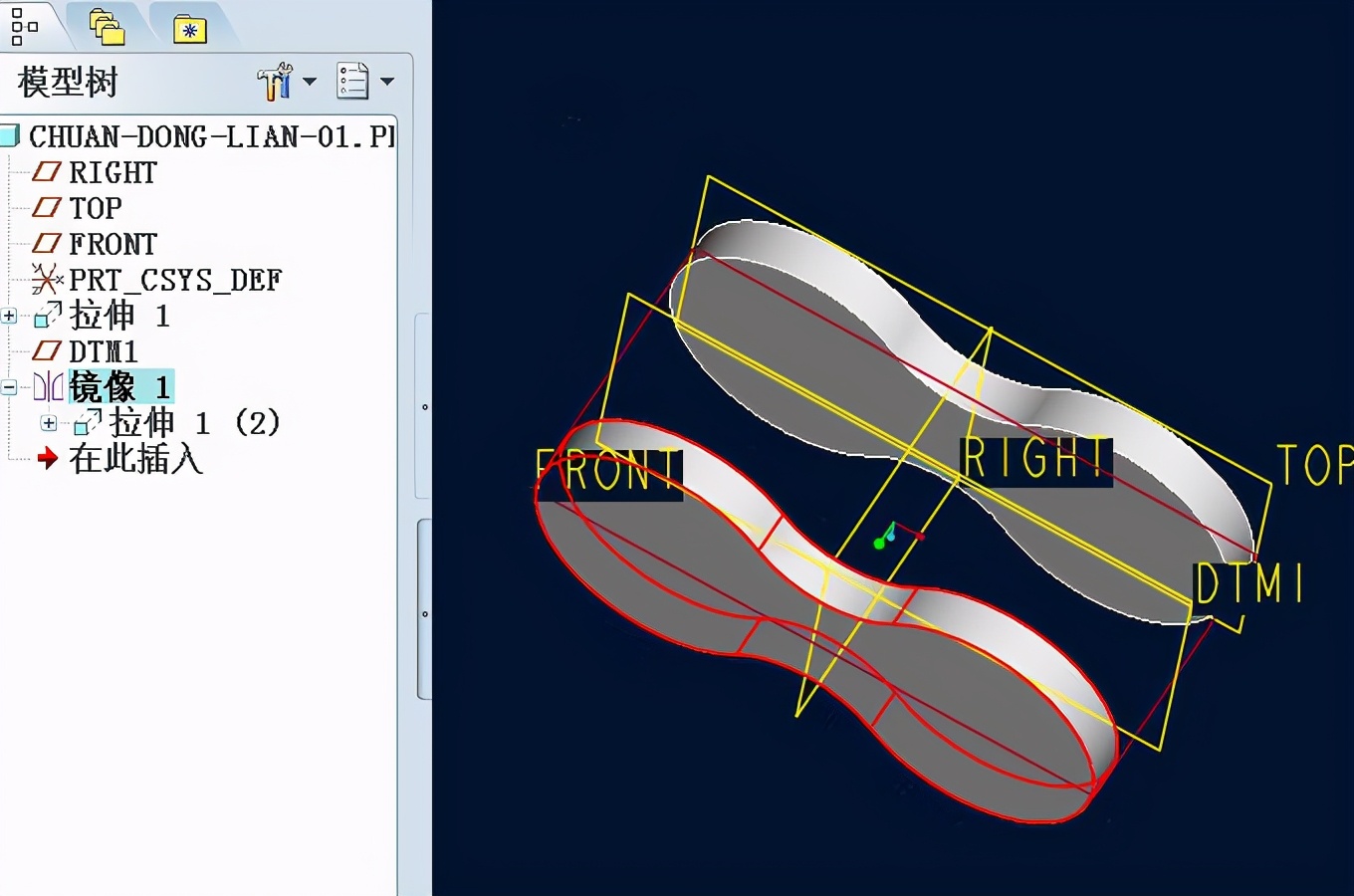

  Step 7 、 对拉伸特征进行镜像操作。

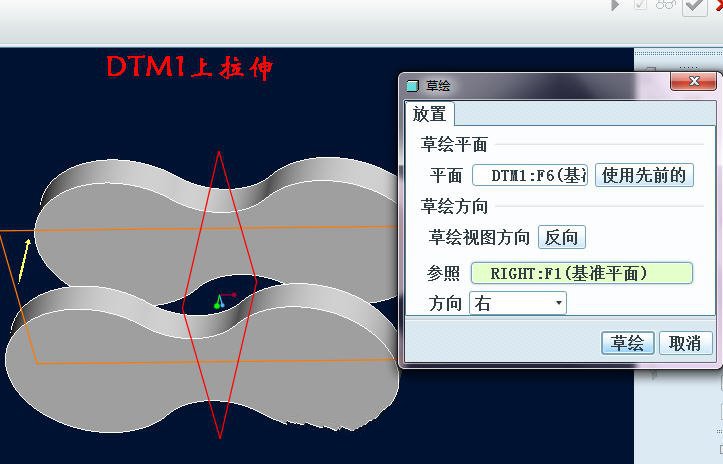

  Step 8 、在新建的平面上拉伸。

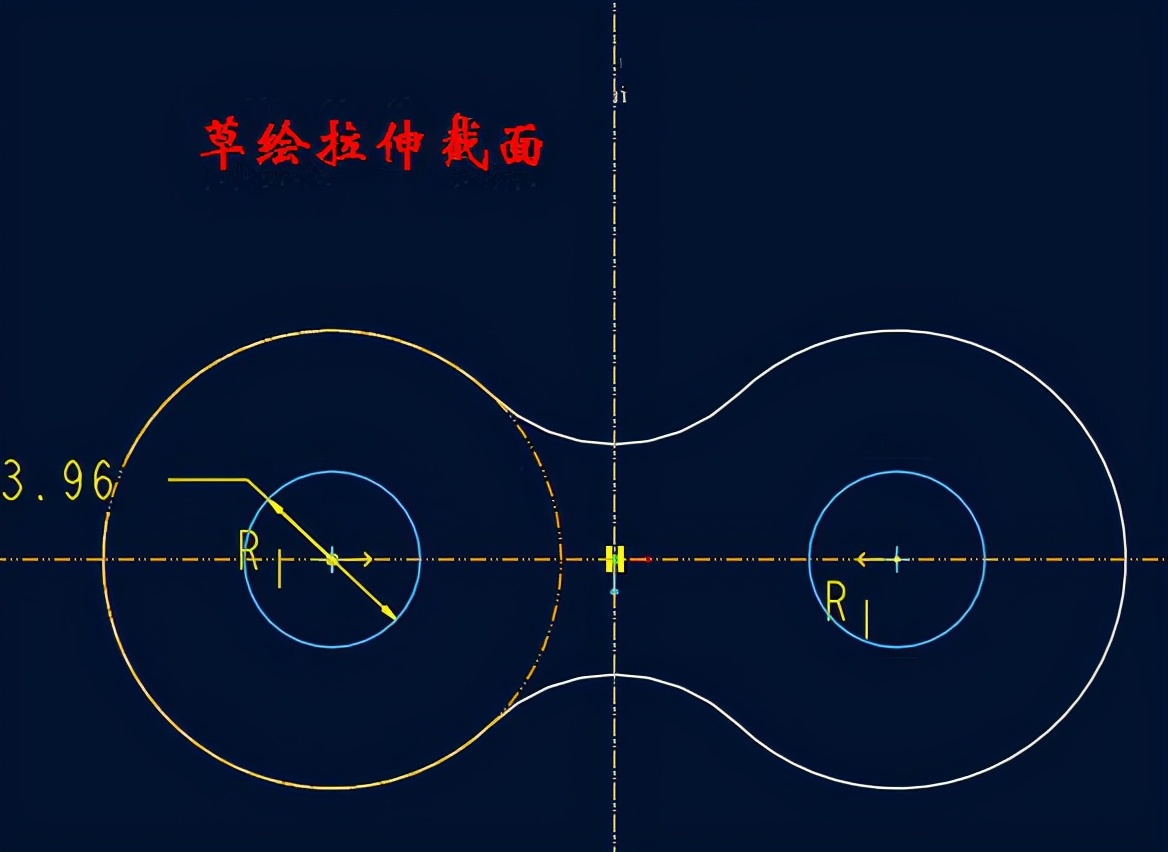

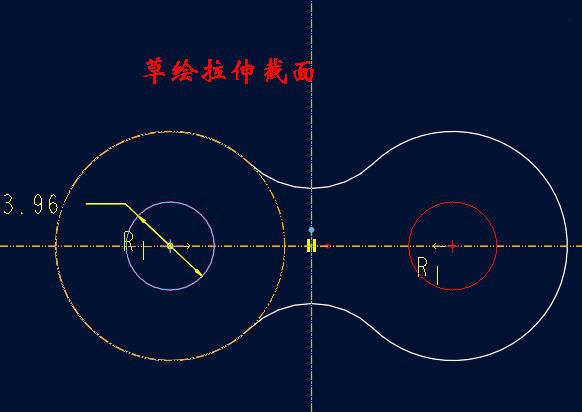

  Step 9 、草绘的拉伸截面。

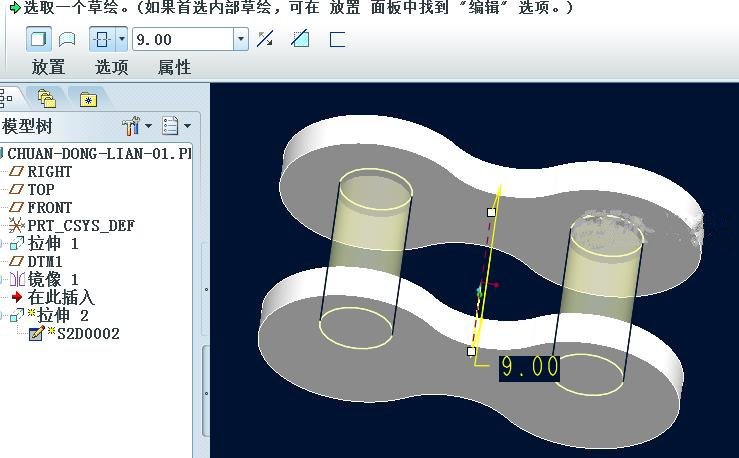

  Step 10 、拉伸深度。

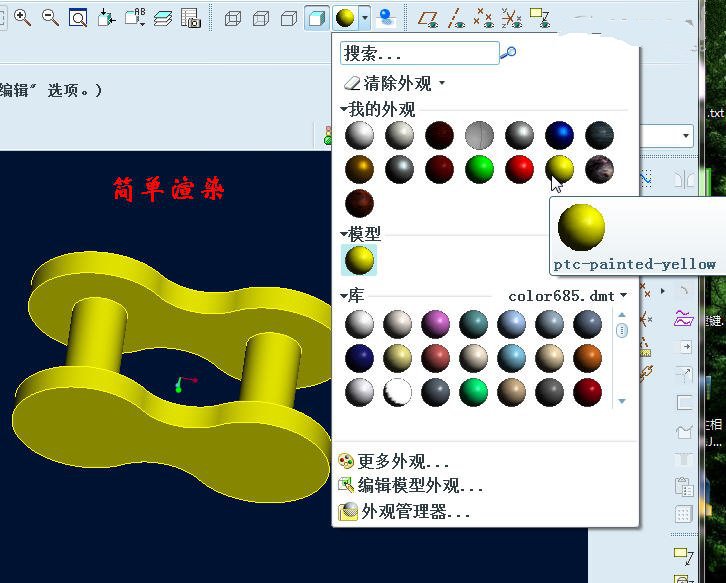

  Step 11 、对模型进行简单渲染。



  Step 12 、至此,链条的外链板创建完毕,保存模型。



  链条内链板的创建

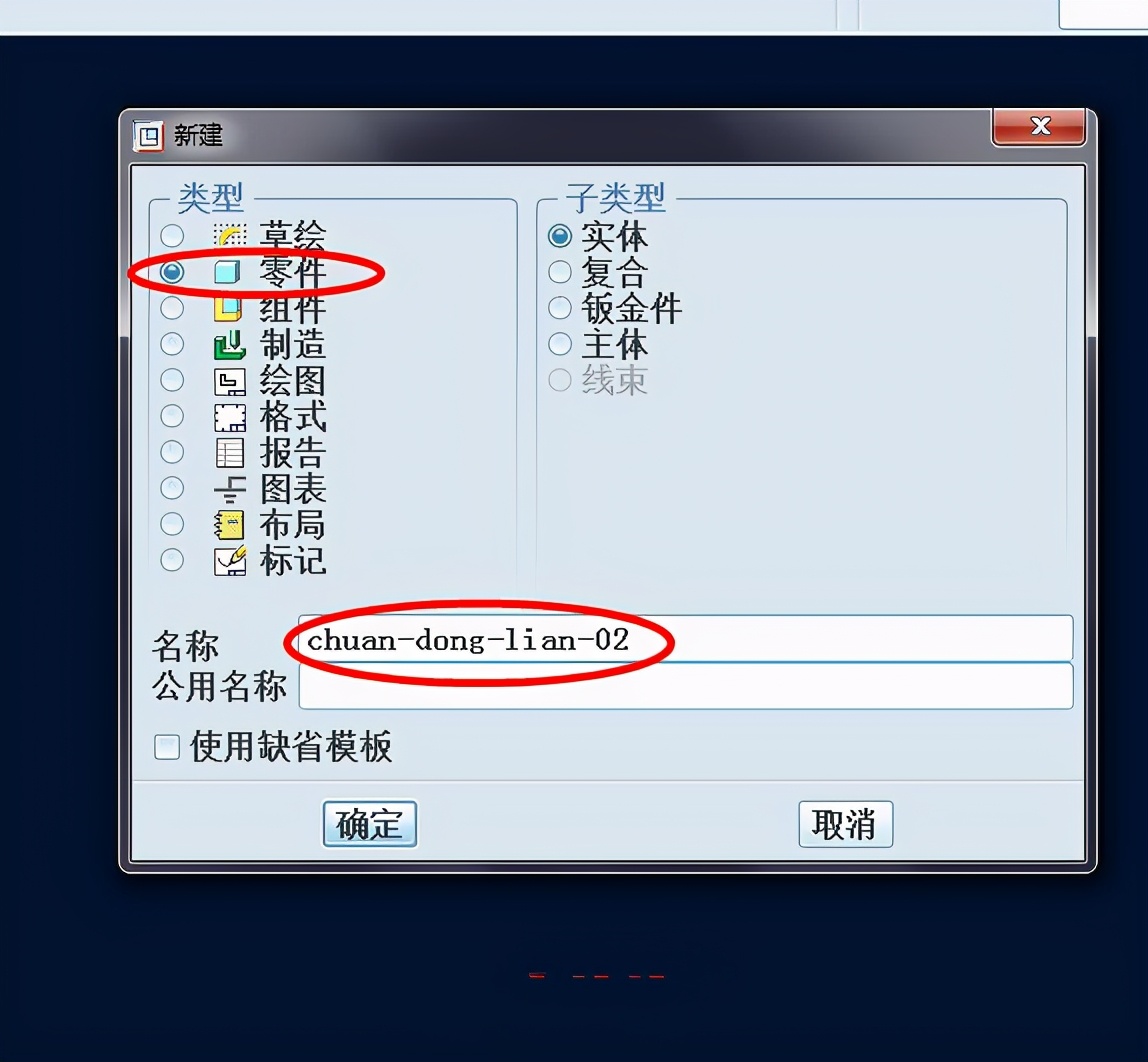

  Step 13 、新建文件。



  Step 14 、选择模板,不在赘述。


  Step 15 、 在Top面拉伸。

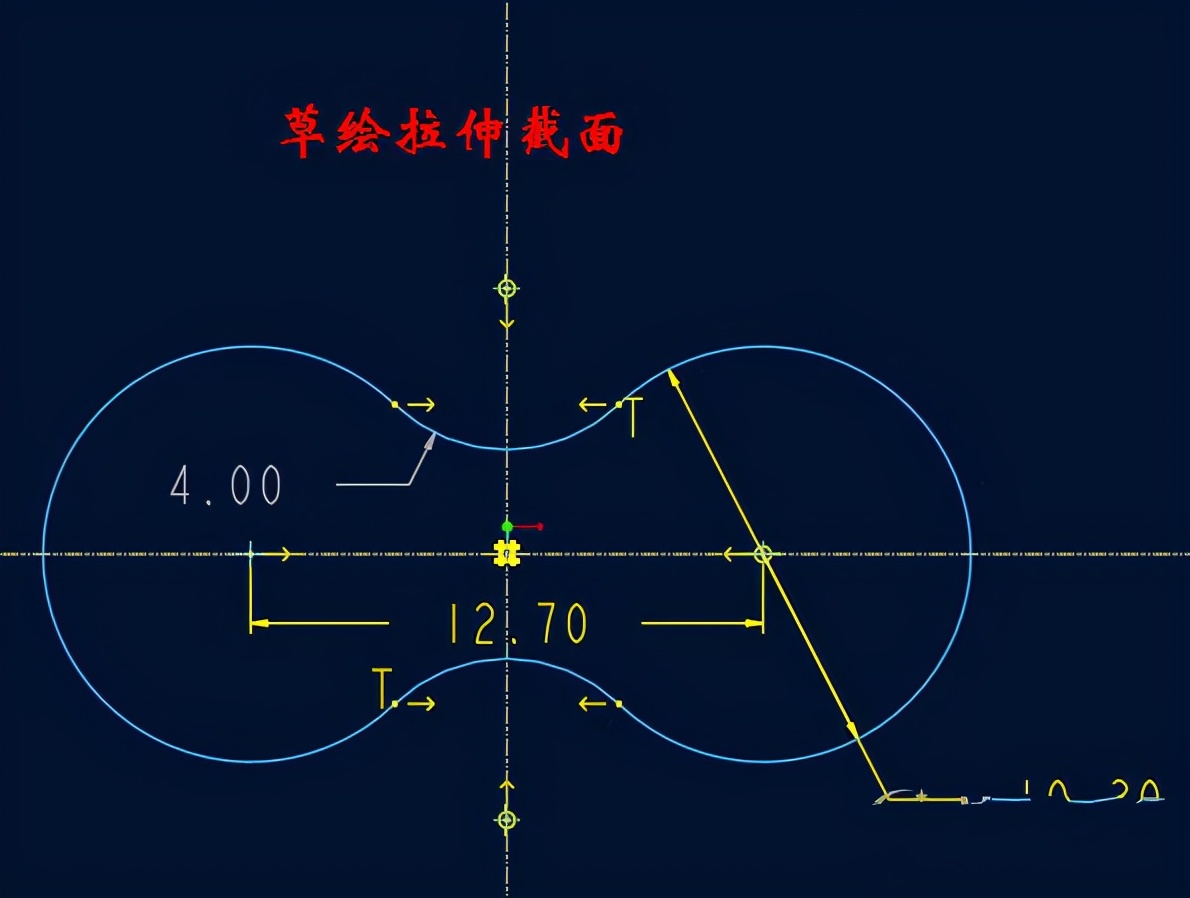

  Step 16 、草绘拉伸截面。



  Step 17 、 拉伸的厚度。

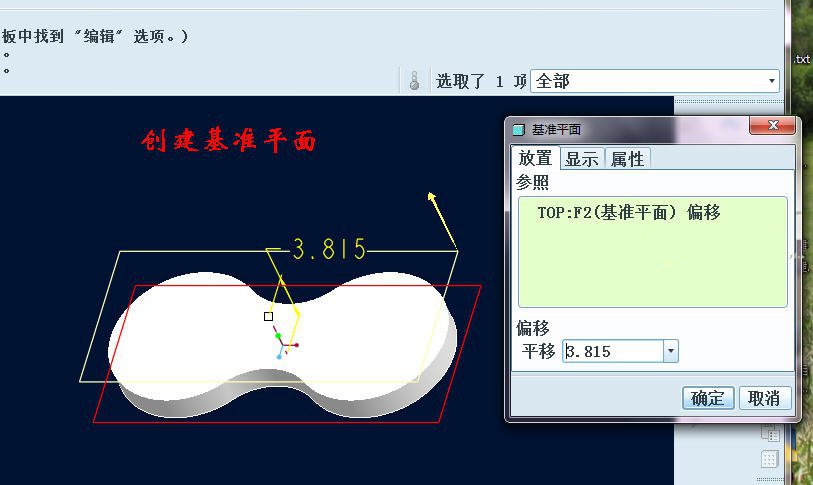

  Step 18 、创建基准平面。



  Step 19 、镜像操作。

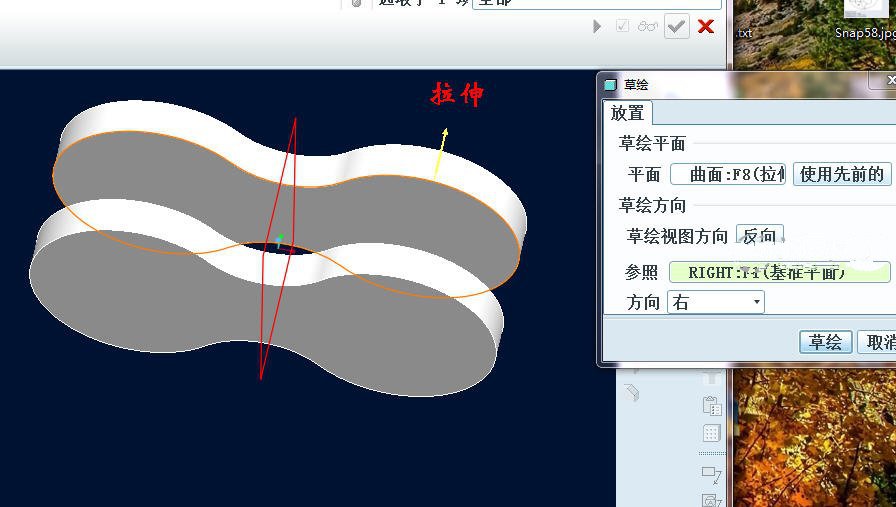

  Step 20 、在内链板的一个内表面上拉伸。

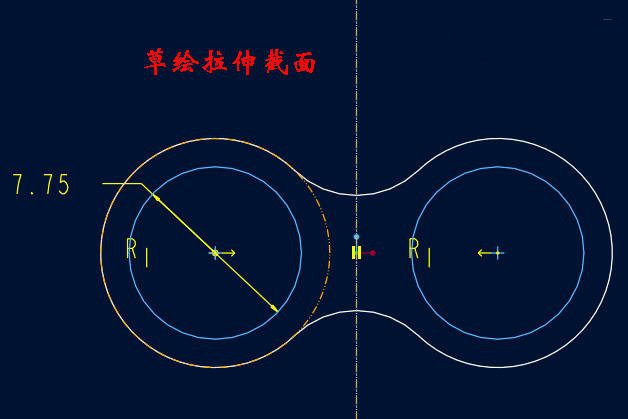

  Step 21 、 草绘拉伸截面。



  Step 22 、 拉伸完成。

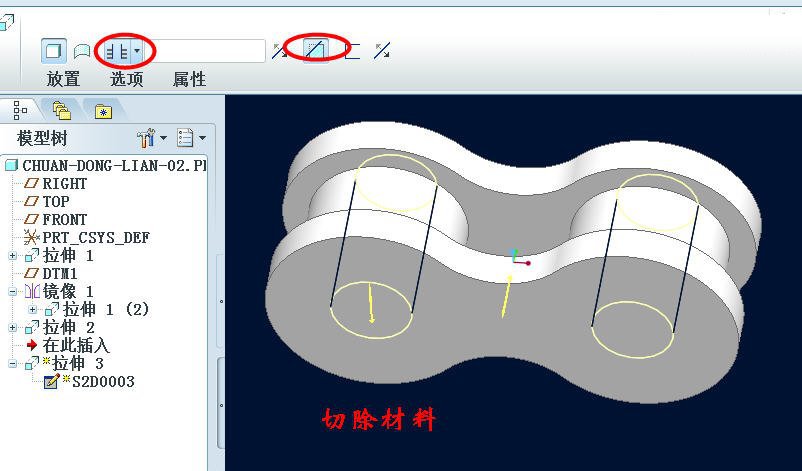

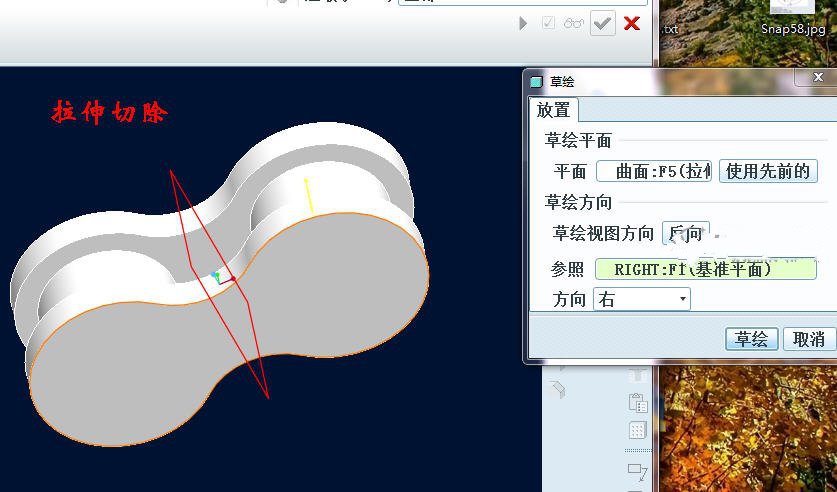

  Step 23 、创建拉伸切除移除特征。


  Step 24 、草绘拉伸截面。



  Step 25 、拉伸切除 。



  Step 26 、 拉伸完毕。

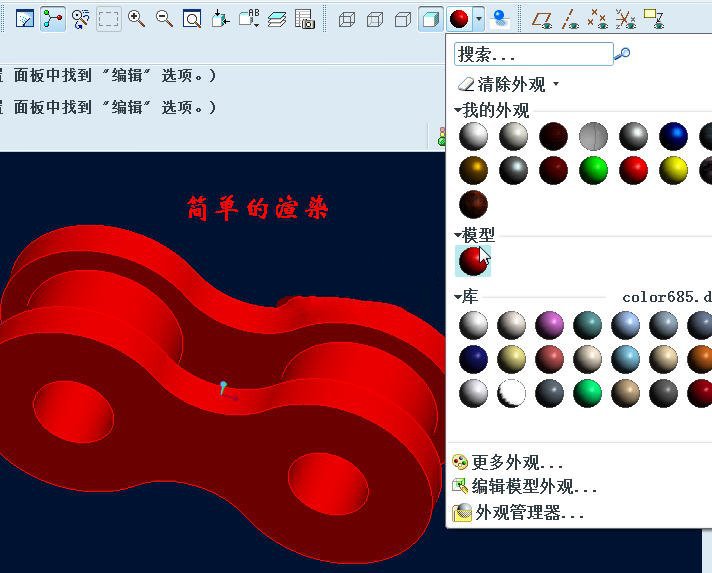

  Step 27 、对模型进行一个简单的渲染。。

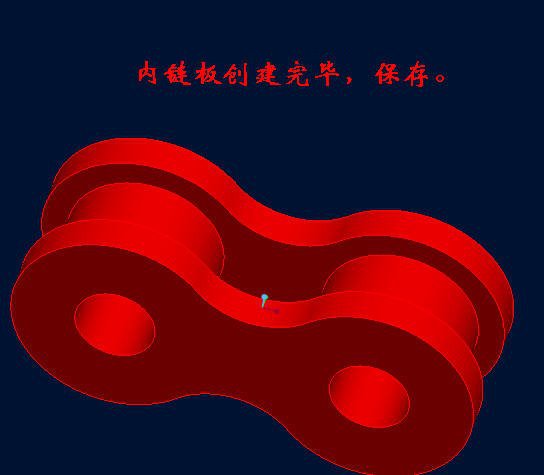

  Step 28 、链条的内链板创建完毕,保存模型。
