Proe/Creo链条创建技巧

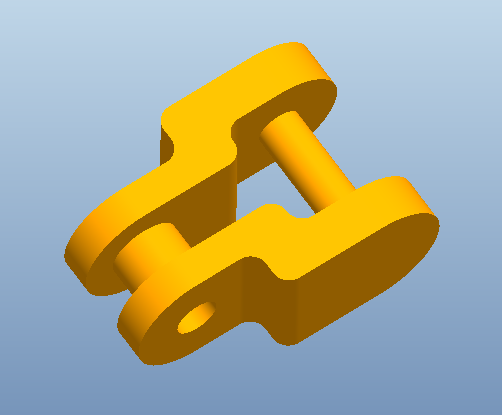

如何创建一个链条呢?这里我们已经事先创建了一个链节单元,如下图。

下图所示的链节单元的两个轴之间的距离为20。

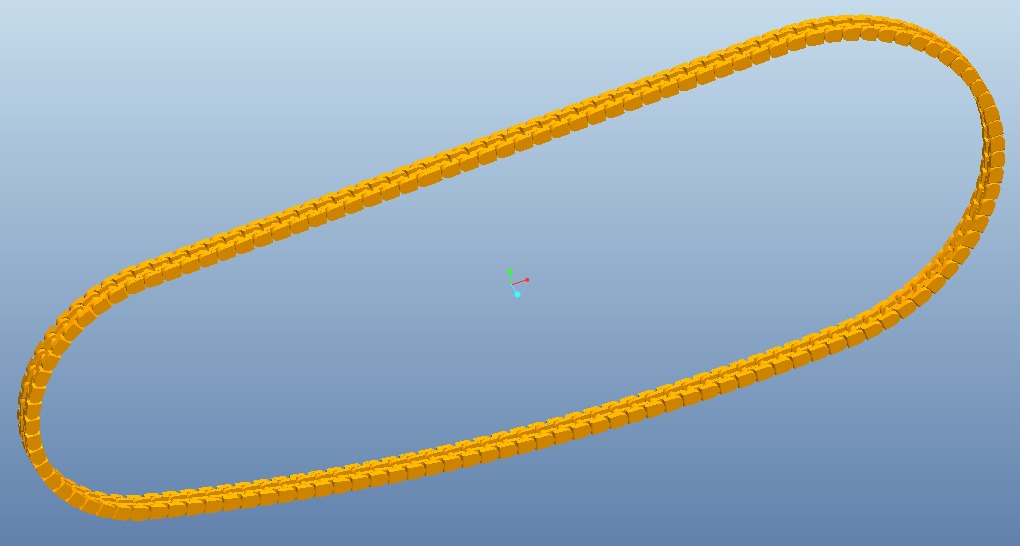

最终结果如下。



方法:

1.新建一个组件。

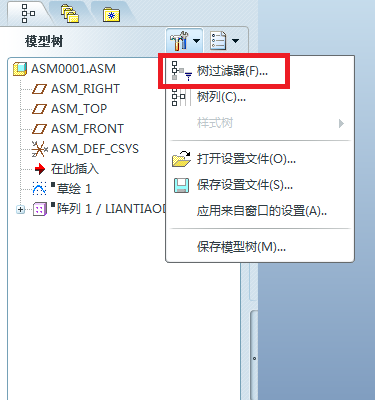

2.点击模型树里面的【树过滤器】,将【特征】进行勾选,因为Proe在组件环境下默认不显示下图所示的特征。

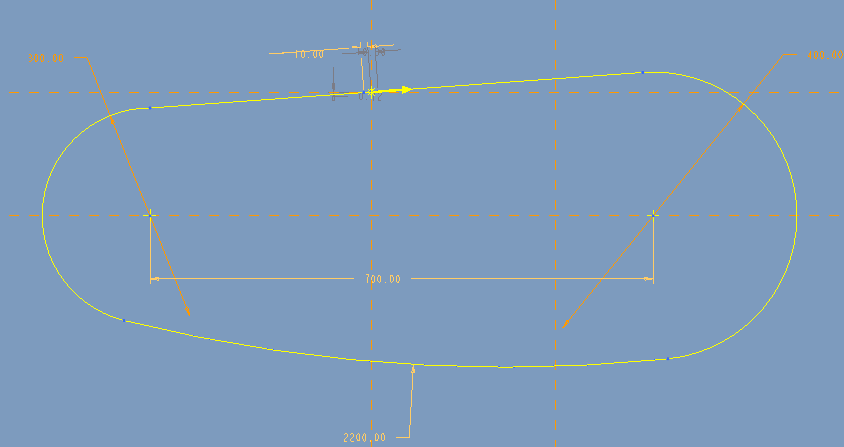

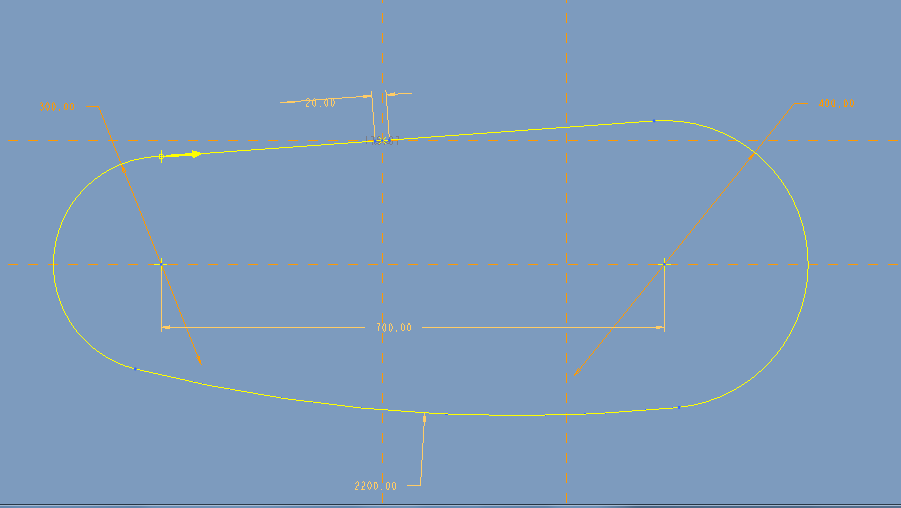

3.点击草绘功能,绘制如下所示的草绘。

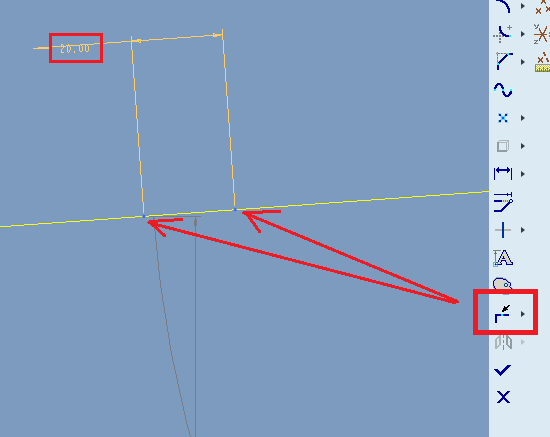

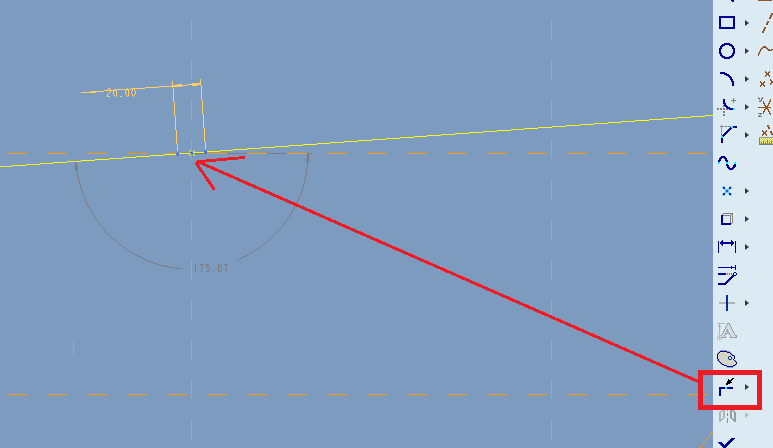

注意:在上图所示的直线部分使用【打断】,两个打断点之间的距离为20,即等于链节单元两个轴之间的距离,这里是为了安装链节。



4.点击勾号,退出草绘。点击装配,将链节单元添加进来。

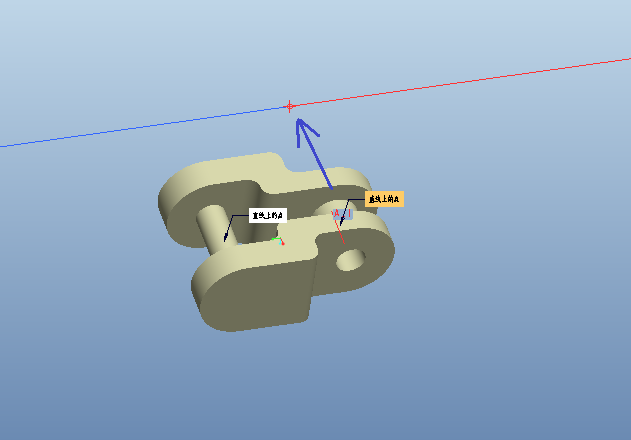

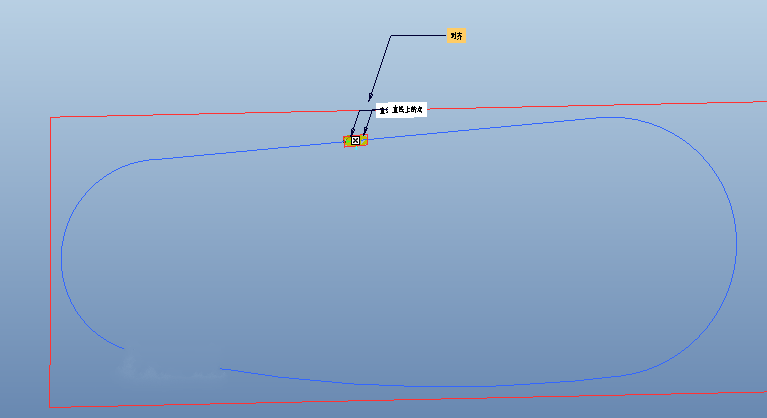

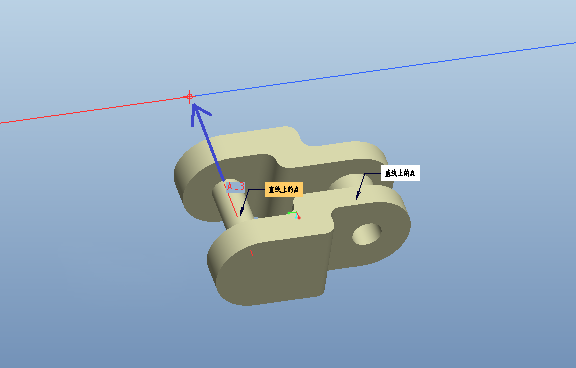

1)点击链节单元的轴线,再选择草绘曲线的打断点将其对齐。



2)第二个打断点与链节单元的第二个轴线对齐。



3)将链节单元的对称平面与曲线所在的平面进行对齐。

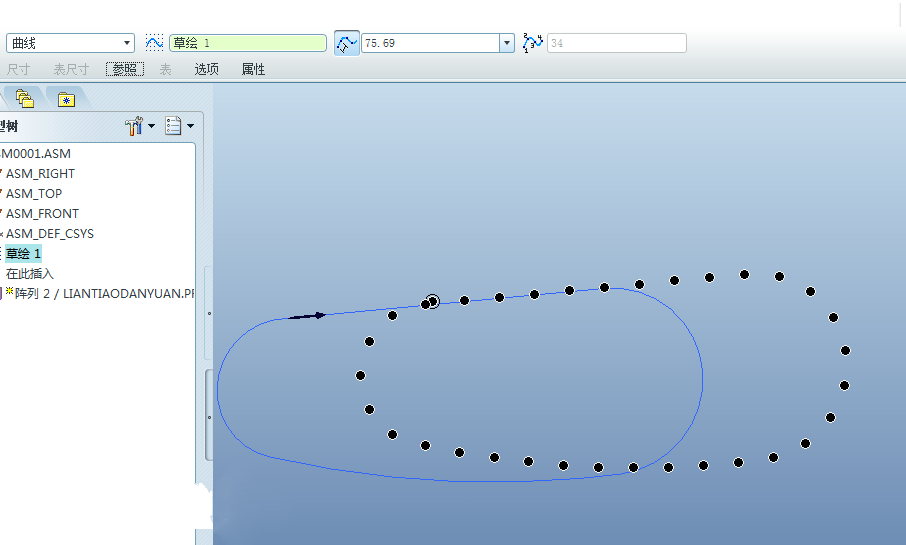

5.装配完成后,选择链节单元,点击【阵列】,阵列类型是曲线。

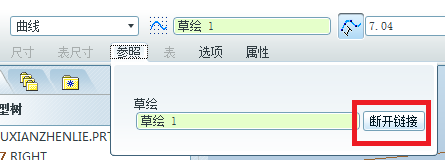

6.点击【参照】里的断开链接。



出现如下提示窗口,点击确定。

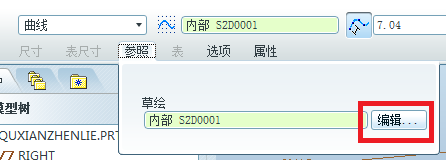

再次点击【参照】里的编辑,进入编辑环境。

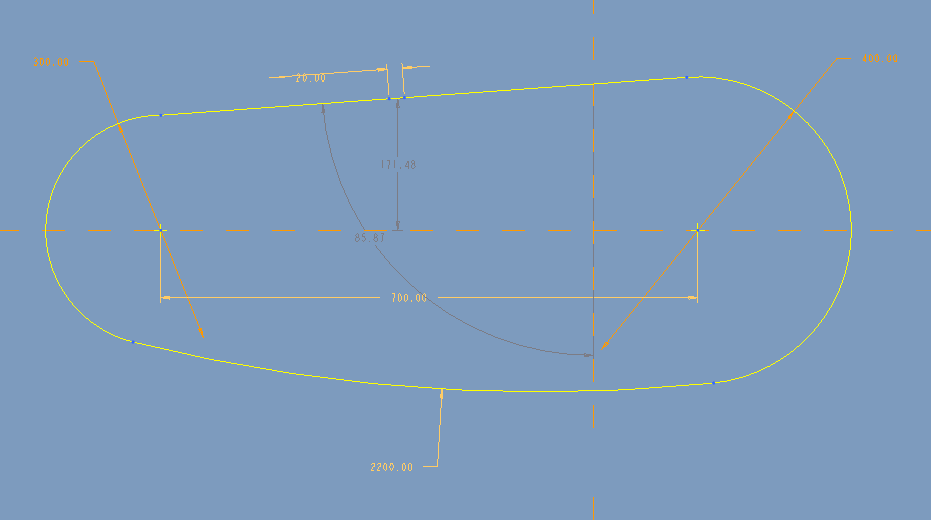

7.使用打断功能,红色箭头所指的位置进行打断。




打断。

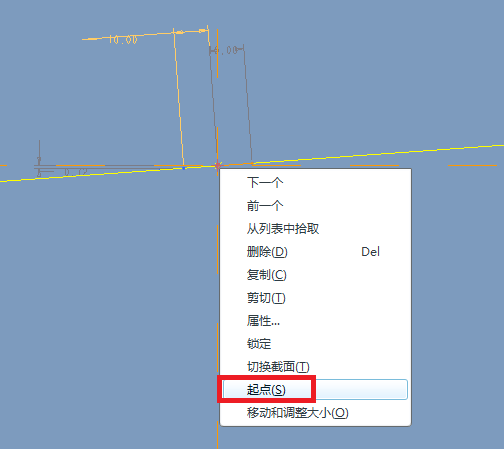

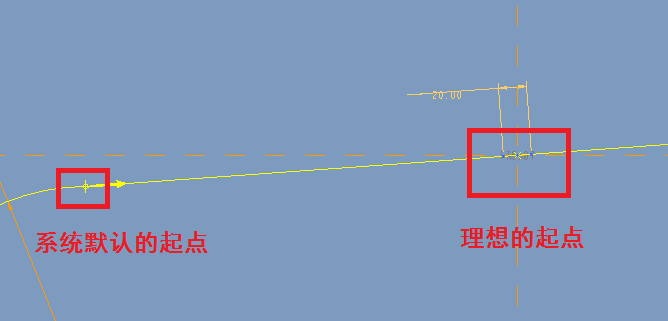

单击打断点,鼠标右击选择【起点】。

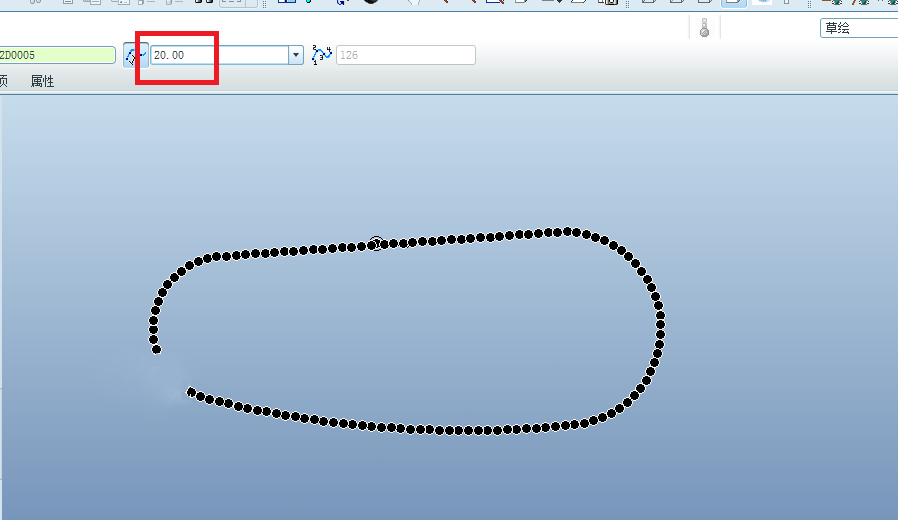

8.退出草绘,在阵列控制面板的成员间距里输入20,完成。


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
