creo4.0中想要给图纸进行球标注解，该怎么实现呢？下面我们就来看看手动创建球标方法。

查看详情

1、打开creo4.0软件，打开一个工程图文件。

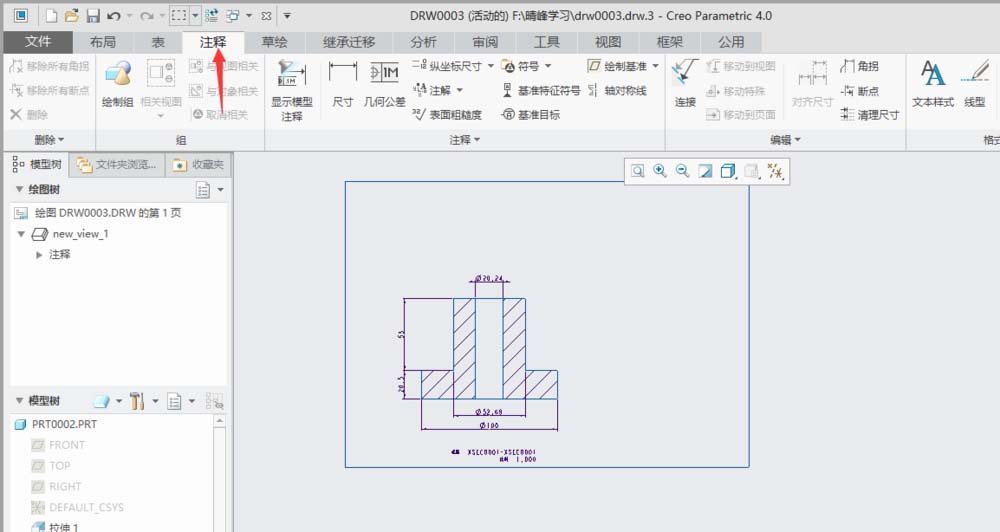

2、切换到“注释”功能选项。

3、单击“注释”下拉按钮，选择“球标注解”。

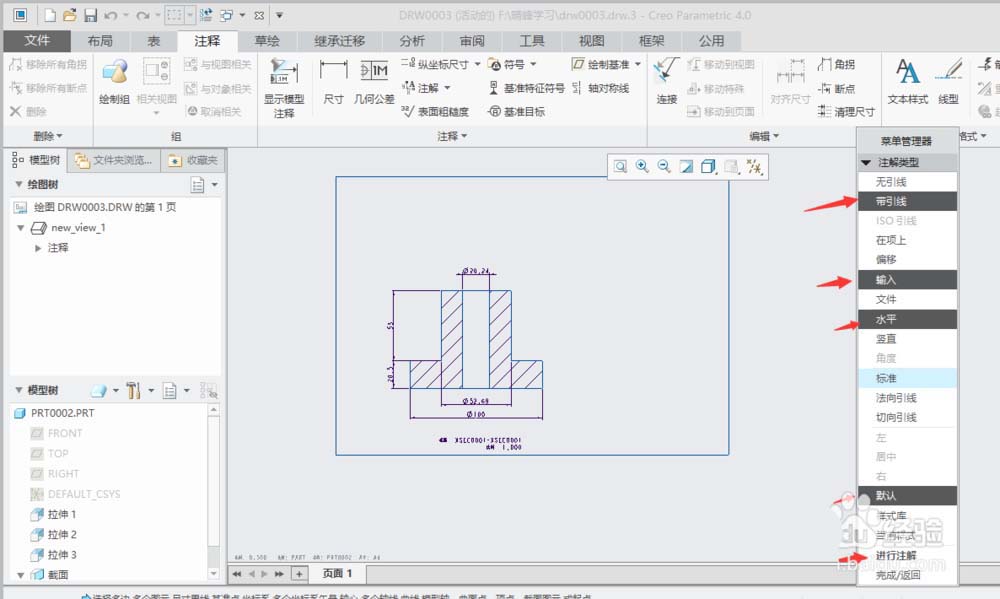

4、系统弹出球标注解"菜单管理器",依次选择”带引线“→“输入”→“水平”→“标准”→“默认“→”进行注解“。

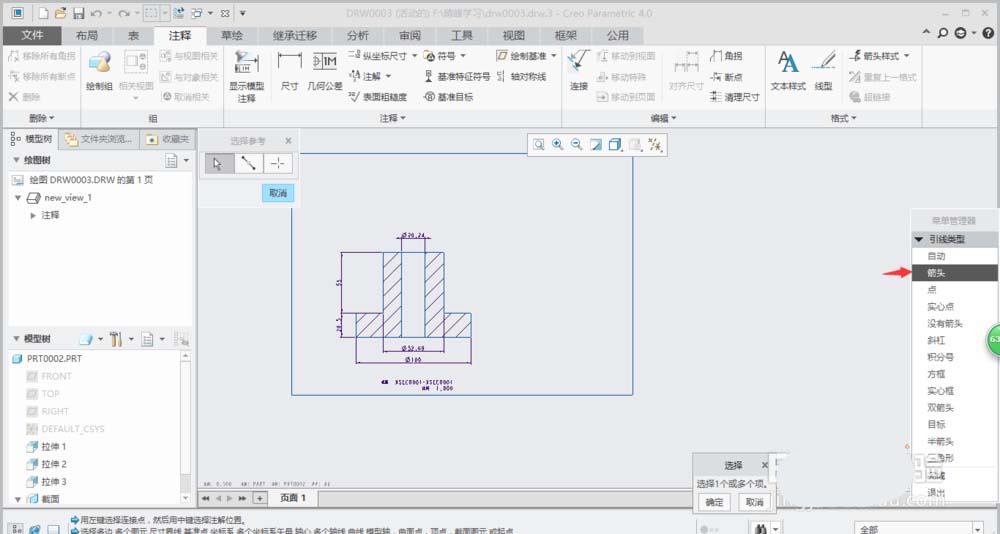

5、系统弹出引线类型”菜单管理器“，选择”箭头“。

6、选取下图标示边。

7、将鼠标移到放置球标的位置，单击鼠标中键。

8、提示输入注解，输入1。然后按两次回车键。

9、单击球标注解"菜单管理器"中的“完成/返回”。

以上就是creo4.0创建球标的技巧，希望大家喜欢，请继续关注脚本之家。
