Proe工程图创建剖截面的方法有两种,一种是在工程图环境下创建,另一种是在建模的时候就预先创建和截面。下面简介第二种。在Proe中,剖截面分为平面剖截面和偏距剖截面两种,前者是用基准平面进行剖解,后者是使用草绘的方式进行剖切。这里仅介绍使平面剖切面。
方法:
1.点击【视图】-【视图管理器】,在视图管理器窗口中选择【剖面】,点击新建。
输入剖面的名称,这里输入A,按下Enter,弹出如下菜单。按照下面进行操作。

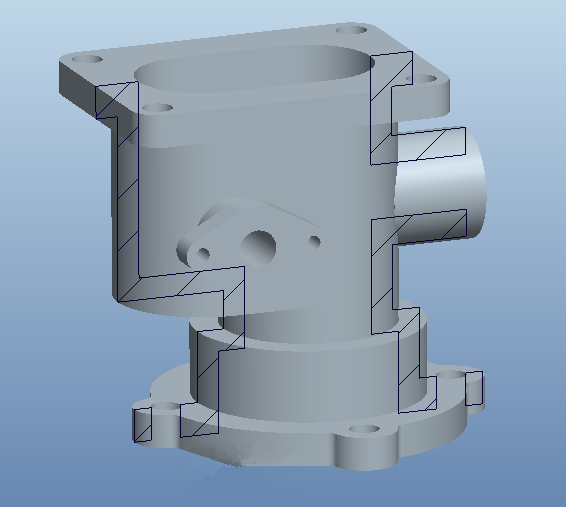

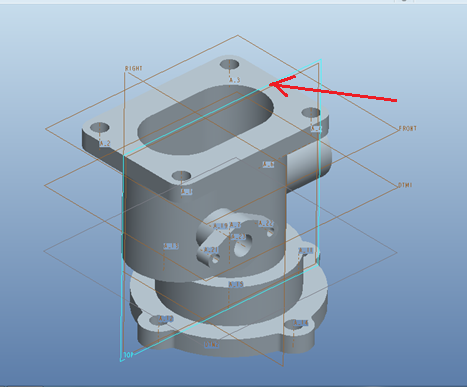

选择下面的基准平面,就会出现剖面。

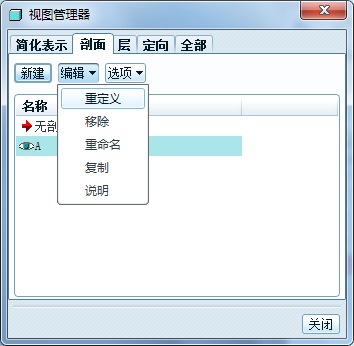

调整剖面线的间距,点击【编辑】-【重定义】,弹出如下菜单。

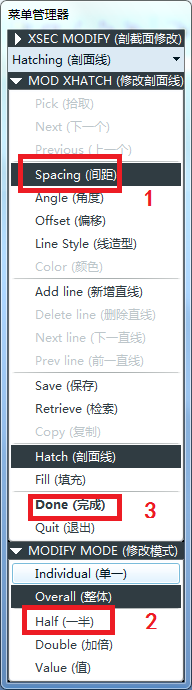

选择Hatching(剖面线)。
将剖面线的间距进行减半。
完成。

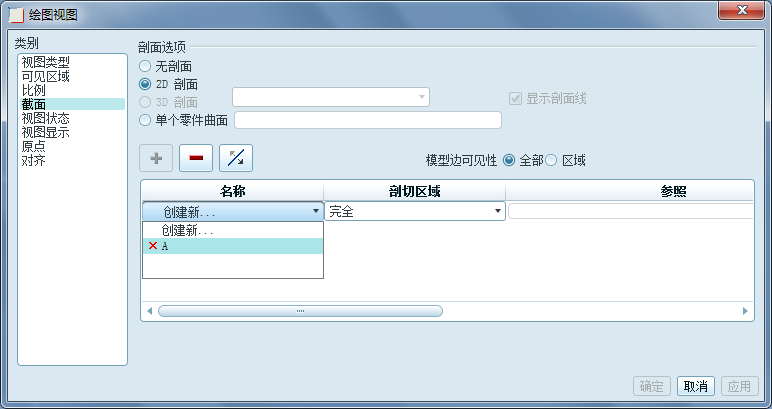

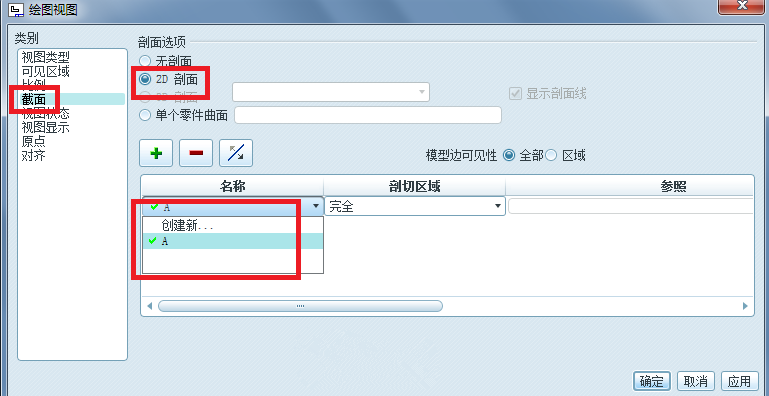

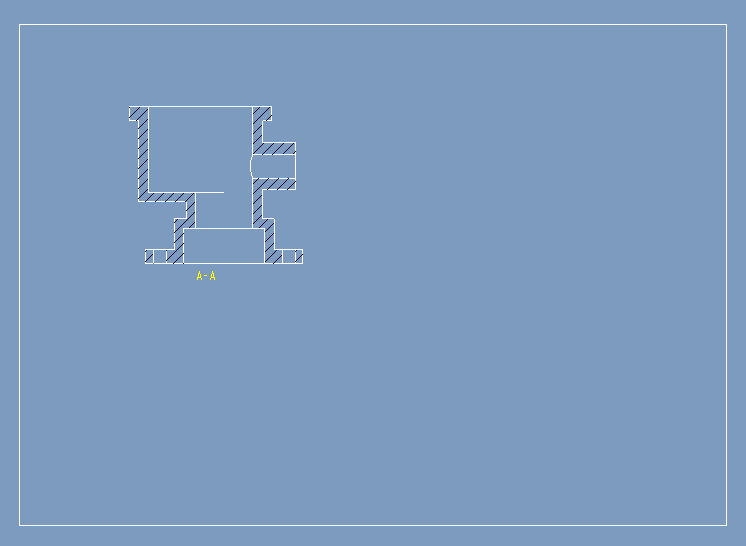

2.进入草绘环境。可以看到之前建立的剖面A选择它并应用。
