Pro/E（Creo）剖面图制作指南

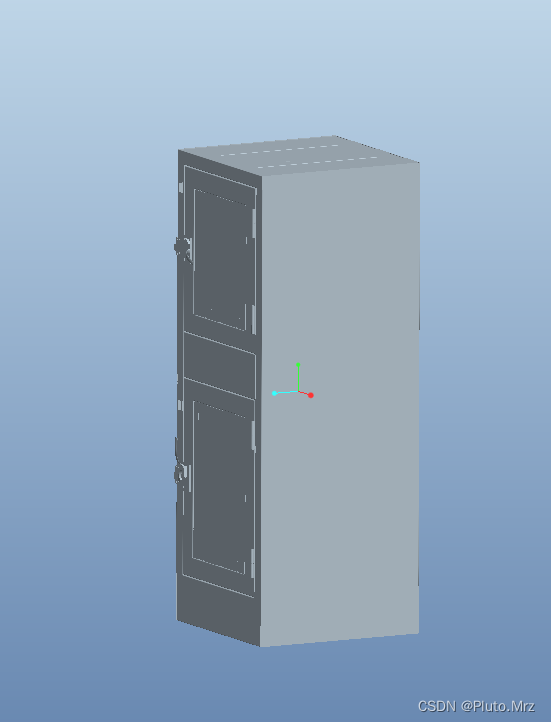

1.首先，在Proe(Creo)中打开一个图纸，下面我们将对该图纸做剖面图：

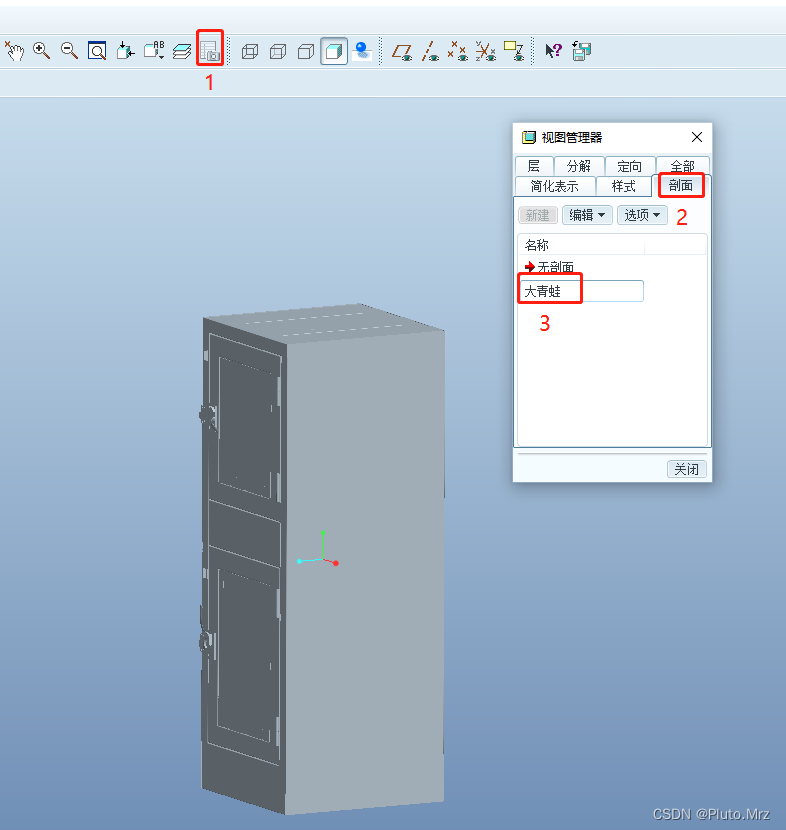

2.首先点击图中  1：‘视图管理器’，随后选中   2：‘剖面’，新建一个剖面文件 3：‘大青蛙’，(命名根据自己喜好随意命名，本例以‘大青蛙’为名)

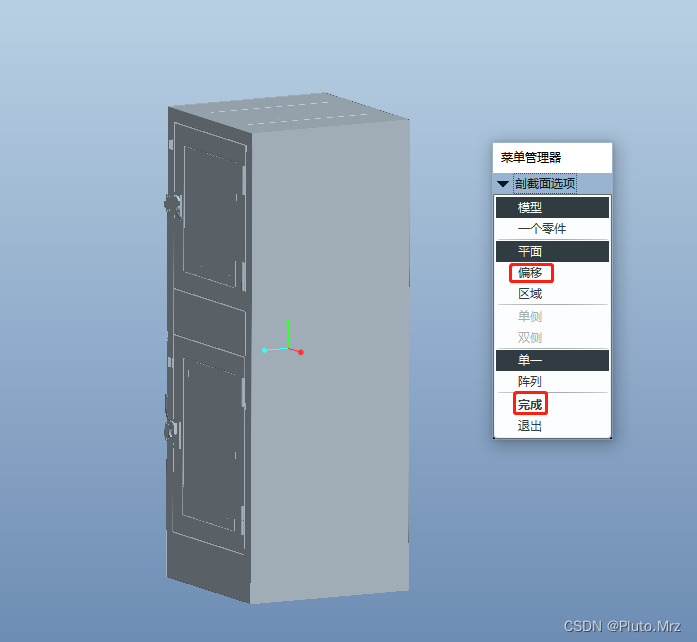

3.建立后，会出现如下图界面，我们选择‘偏移’，然后点击‘完成’：

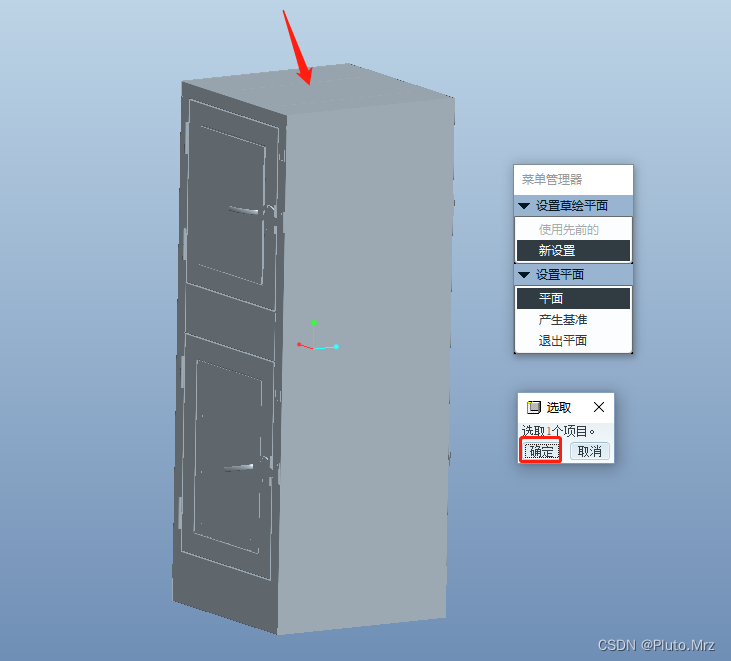

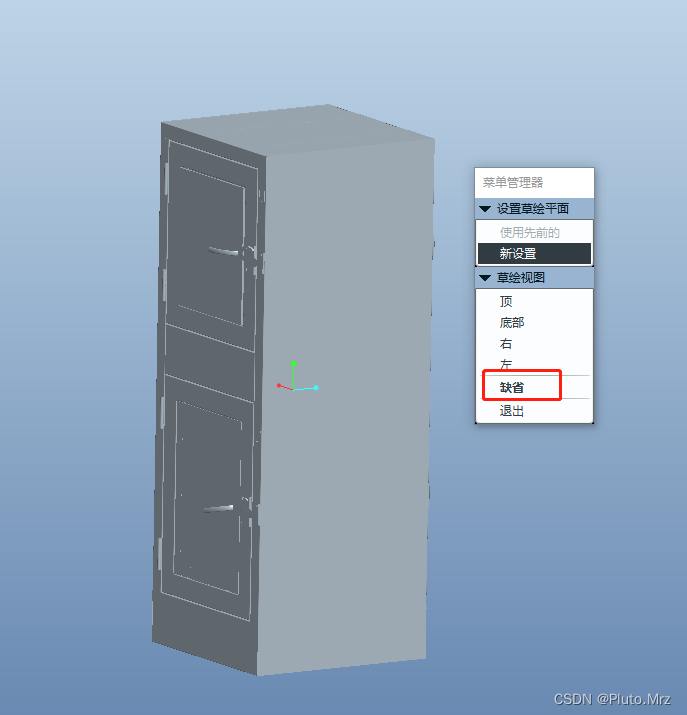

4.然后会出现如下图的界面，我们选择红色箭头所指的平面，然后点击确定，在随后的界面里选择‘缺省’：

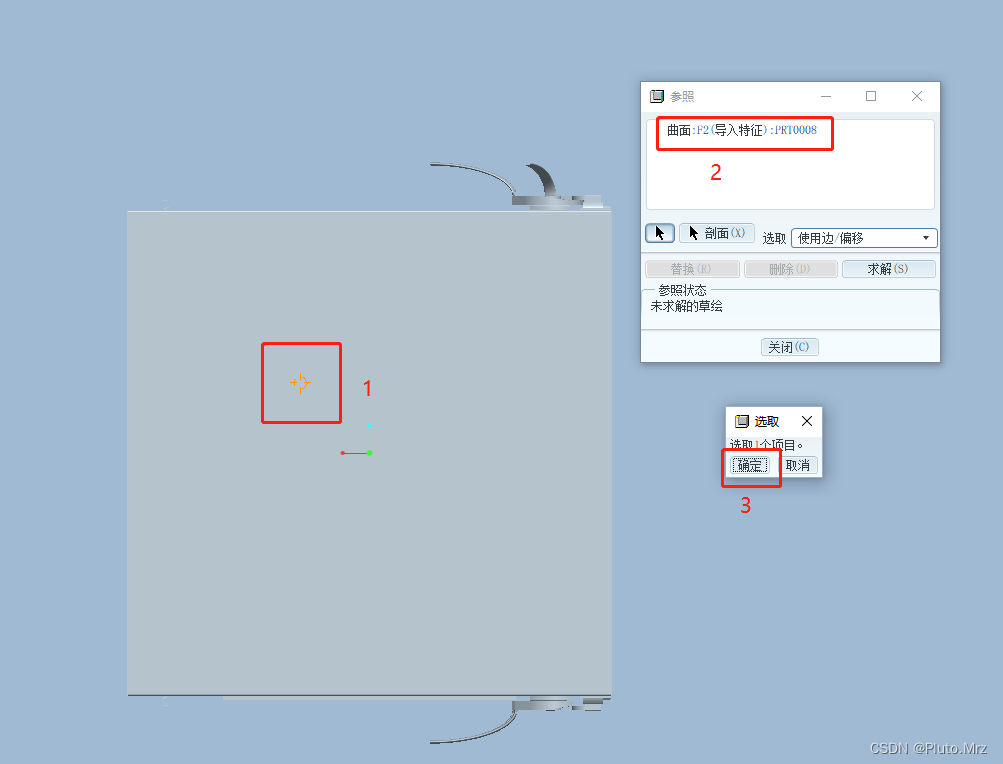

5.随后软件会自动将我们所选的面旋转至如下状态，然后在所选平面上选取参照，可任意选取；我们选择‘1’，随后提示框里会出现‘2’所示的内容，随后我们点击确定。

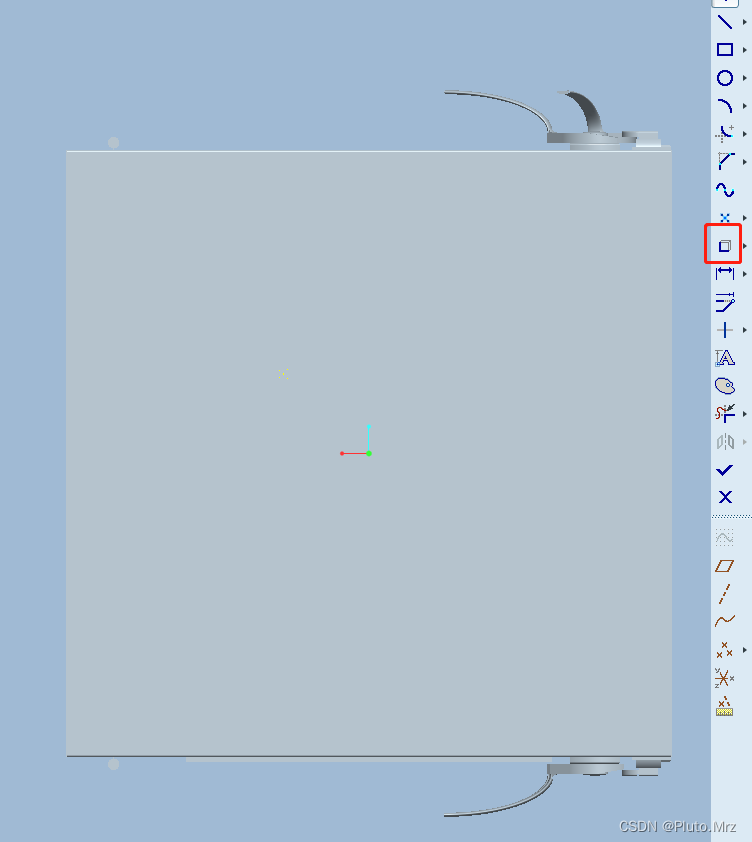

6.然后我们点击如下图红框中的功能键：

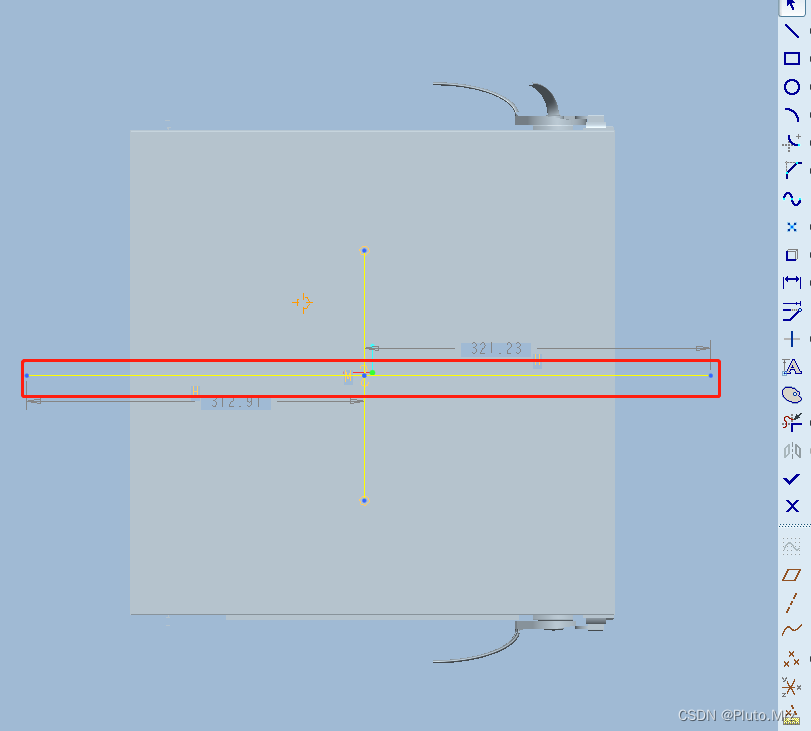

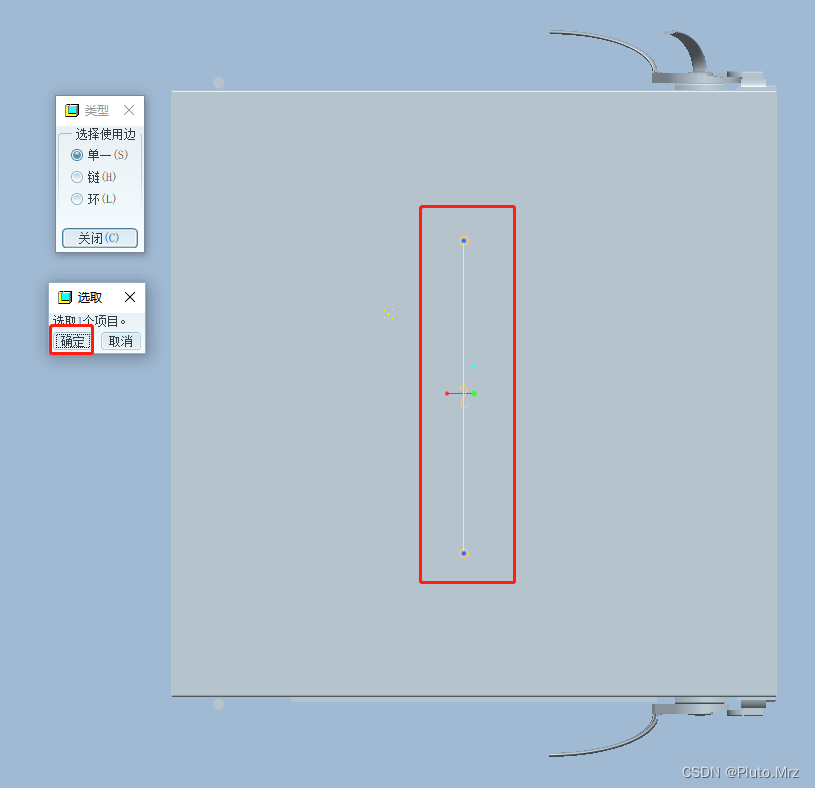

7.在出现的画面中，我们选取红框中的线作为辅助线，然后点击确定：

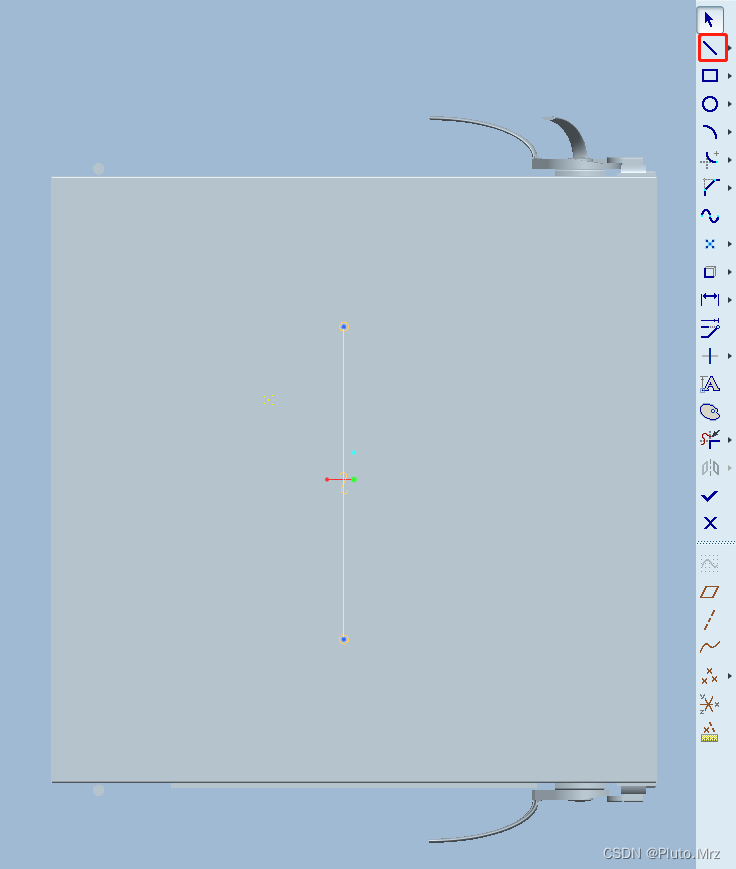

8.然后我们点击如下图红框中的功能键：

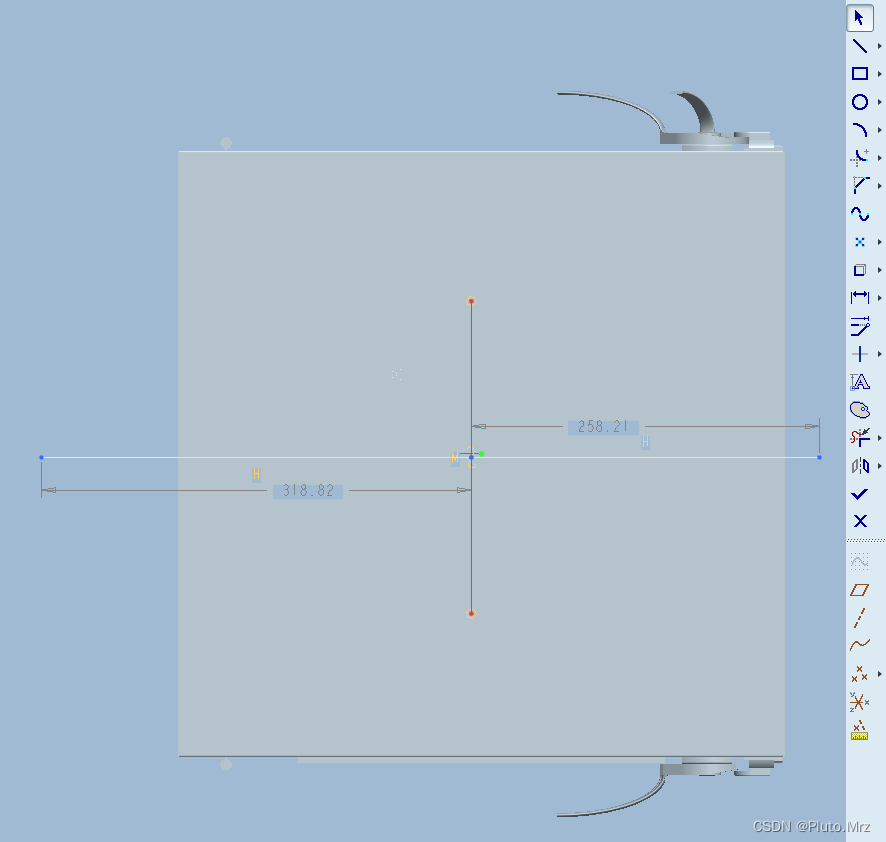

9.然后画上我们需要的剖面线，如下图红框中所示：(这边点击鼠标左键是划线，点击鼠标中键是停止划线)

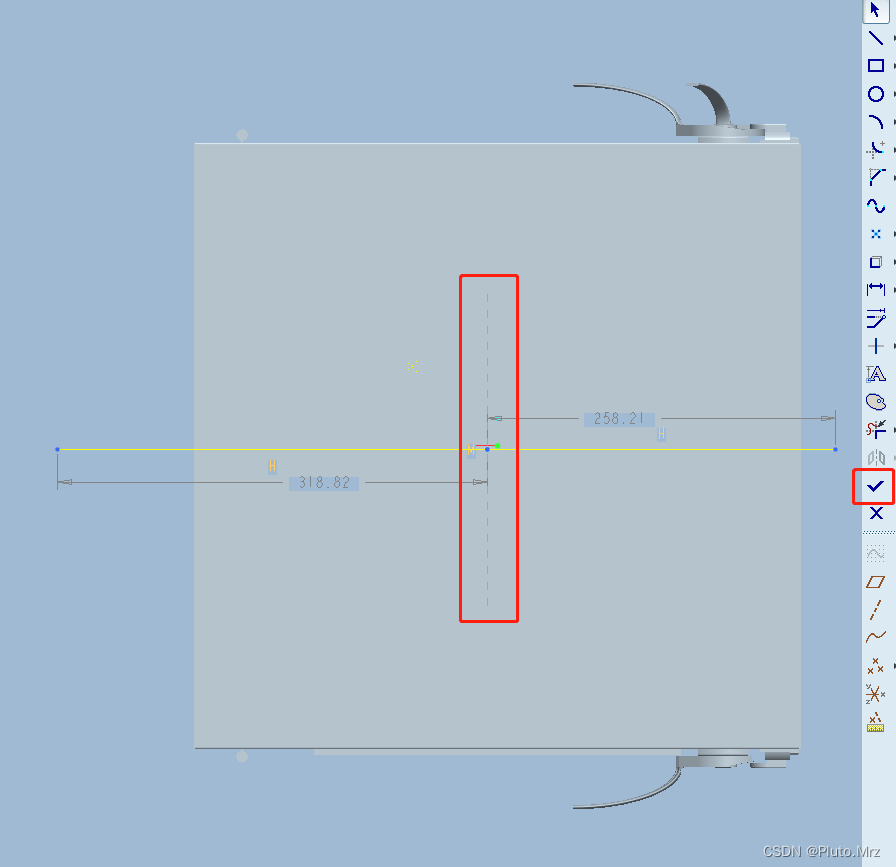

10.然后点击我们最初画的辅助线，点击键盘上的‘Delete’键，将这条辅助线删除，如下图，删除后会变成一条虚线，然后我们点击旁边的‘√’：

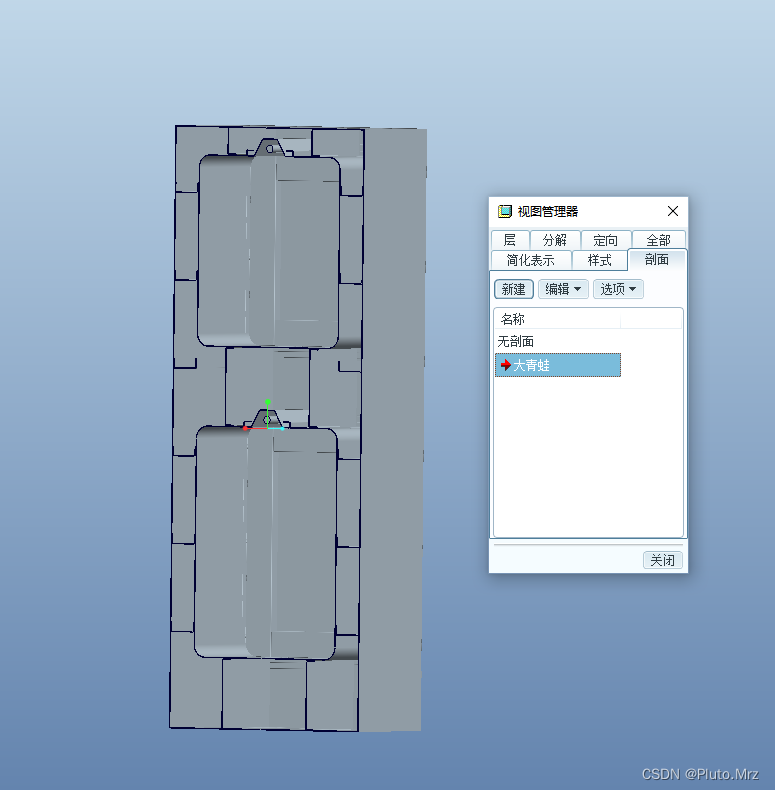

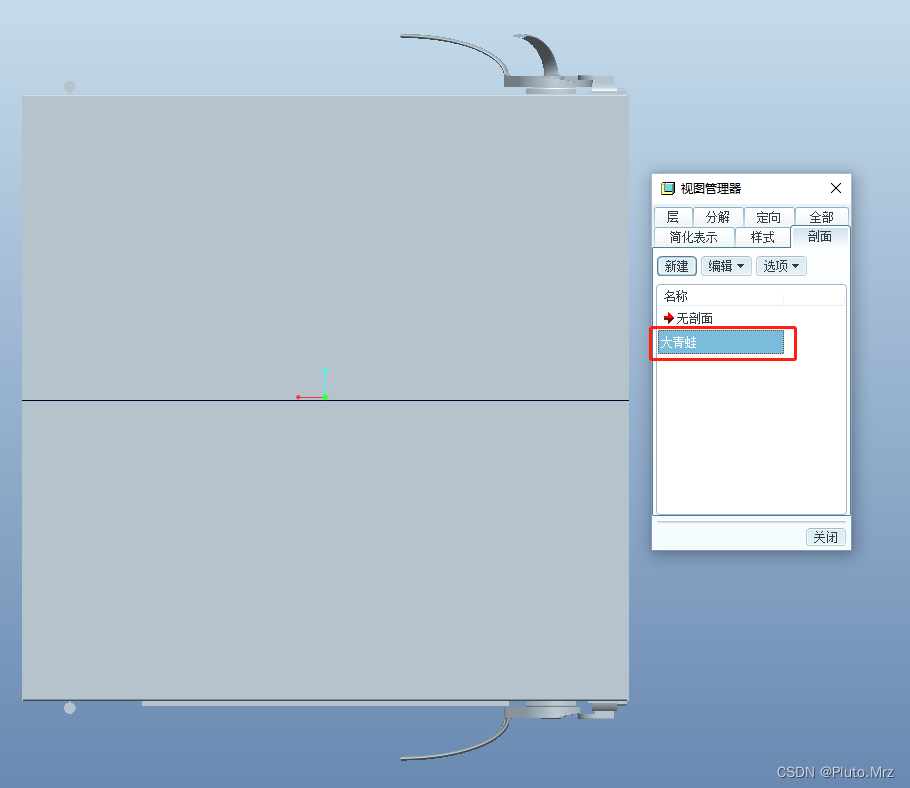

11.进入如下界面，随后双击我们的‘大青蛙’

12:剖面图制作成功：
