ANSYS混凝土三维随机骨料建模，颗粒增强复合材料

研究进展

通过ANSYS进行混凝土细观模型的构建是进行混凝土性能分析的有效方法，在ANSYS内构建混凝土细观模型是分析的前提。现阶段在ANSYS内进行随机混凝土模型构建的主流方法是通过APDL命令流等形式，这要求研究者应具有一定的程序设计能力。

为了方便快捷的构建出混凝土细观几何模型，这里提出另一种建模方案，通过AutoCAD模型导入的方式，实现无编程构建混凝土随机骨料。

模型构建

1、CAD模型生成
首先采用CAD随机球体颗粒插件在AutoCAD内构建三维球体几何模型：

插件可指定生成随机分布的不相交的球体颗粒，同时生成与球体颗粒装配的带有孔洞的长方体基体。同时对颗粒的粒径大小、比例等都能进行控制。
将生成的三维球体几何模型导出为.sat格式文件备用。

2、ANSYS Workbench 导入

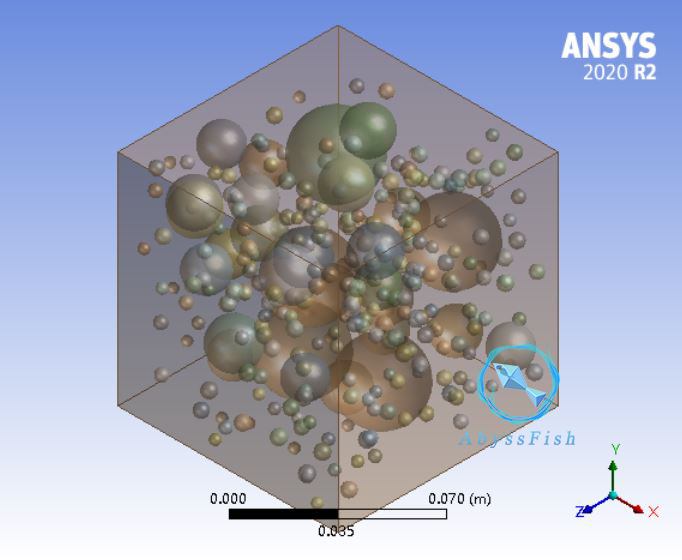

打开ANSYS Workbench，在几何内进行导入预先保存的.sat文件：

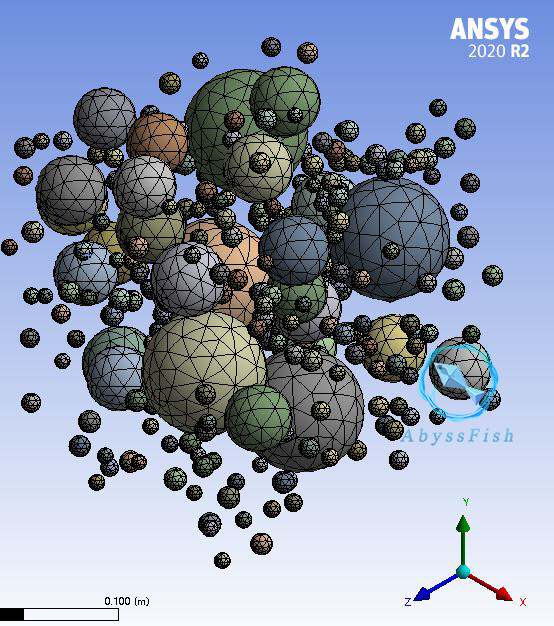

后续进行网格划分等操作，在ANSYS Workbench内进行即可：

插件下载

建模用到的CAD插件下载：

CAD随机球体颗粒插件
