ANSYS纤维混凝土建模:三维随机纤维与复合材料

在ANSYS内构建随机分布的纤维除了采用命令流的方式外,还可以采用AutoCAD模型导入的方法,在这里对CAD生成随机纤维及导入ANSYS进行详细介绍。

首先采用CAD随机三维纤维插件进行纤维及基体材料的几何模型构建,插件可指定数目、直径、长度、角度的三维分布的圆柱体纤维,插件严格控制纤维之间不发生干涉,同时插件会在CAD内生成与圆柱体纤维相适配的带有空洞的长方体基体。

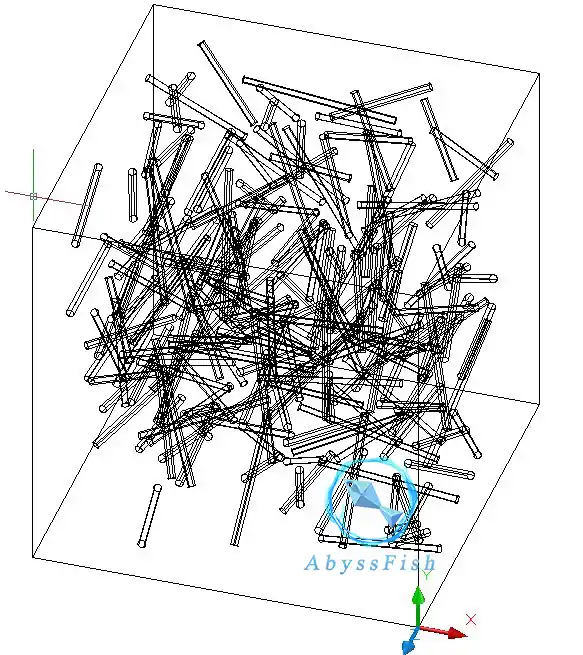

设置好参数运行CAD随机三维纤维插件,生成所需要的三维纤维几何模型,模型建立完成后,需要另存为.sat文件,以备ANSYS导入。




打开ANSYS Workbench,新建一个分析,在Geometry上右键,选择导入刚才保存的.sat纤维模型文件:

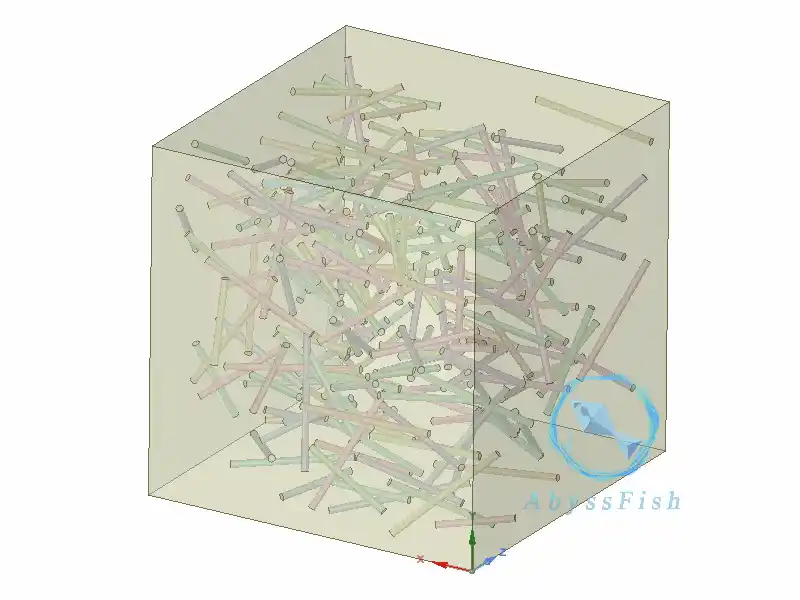

模型是包括圆柱体纤维、带孔的长方体基体两部分。纤维及长方体基体均为实体。

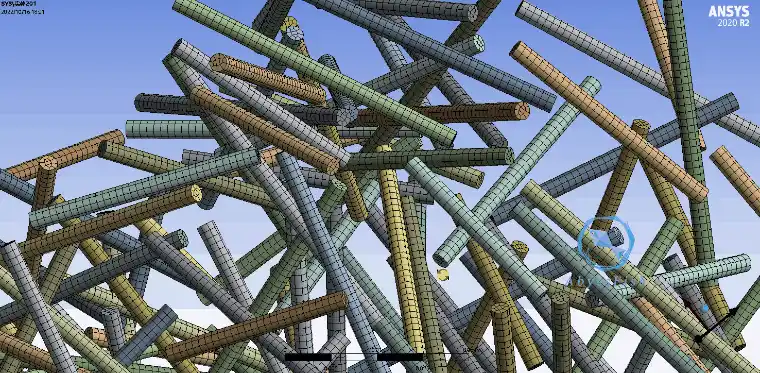

生成后就可以进行网格划分、模拟分析等操作了。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
