CAD随机多面体与过渡区插件推荐

插件介绍

CAD随机多面体&过渡区插件可用于在AutoCAD软件内生成随机三维多面体及包裹多面体的界面过渡区部件，同时生成指定长宽高的长方体部件。插件可确保多面体、过渡区、试件三者之间不发生干涉且装配合理，确保生成的模型导入有限元软件后几何合理有效。

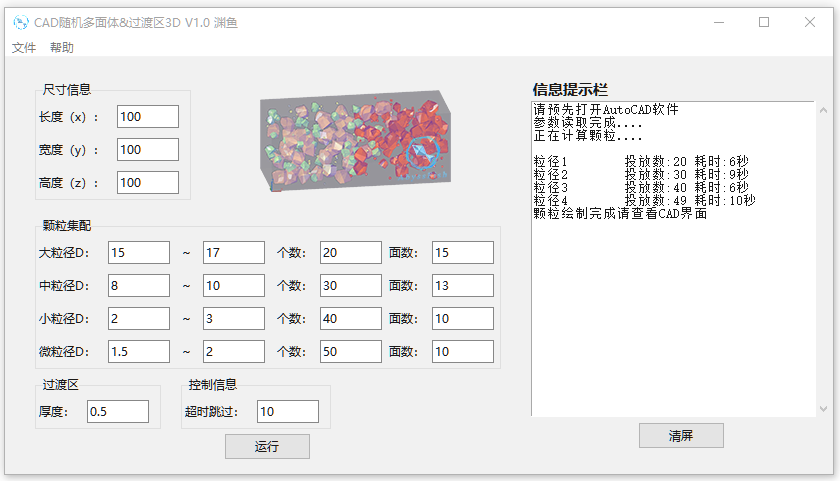

插件采用参数化建模的方式，可指定的参数有试件的尺寸、四种粒径范围、每种粒径的投放个数、多面体的面数以及过渡区的厚度等参数。

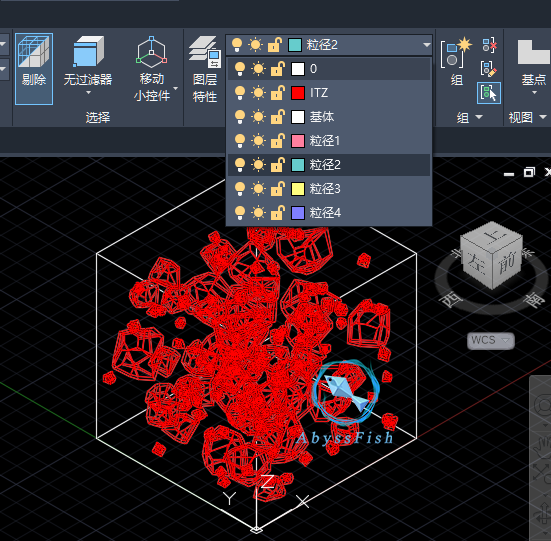

插件以分图层的方式对模型中不同的部件进行绘制，可方便导入有限元软件后进行材料赋值、网格划分等批量管理。

有限元模型

插件生成的几何模型支持Comsol、ANSYS、Abaqus、Fluent、LS_DYNA、HFSS等多款有限元软件，以下仅为细观混凝土骨料砂浆ITZ三相材料的部分样图：

ANSYS随机骨料及过渡区ITZ

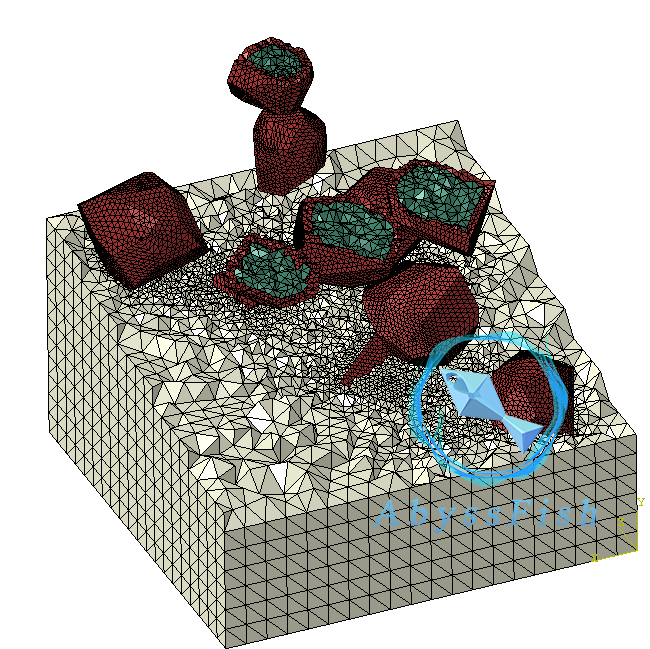

Abaqus细观混凝土随机多面体骨料及过渡区ITZ

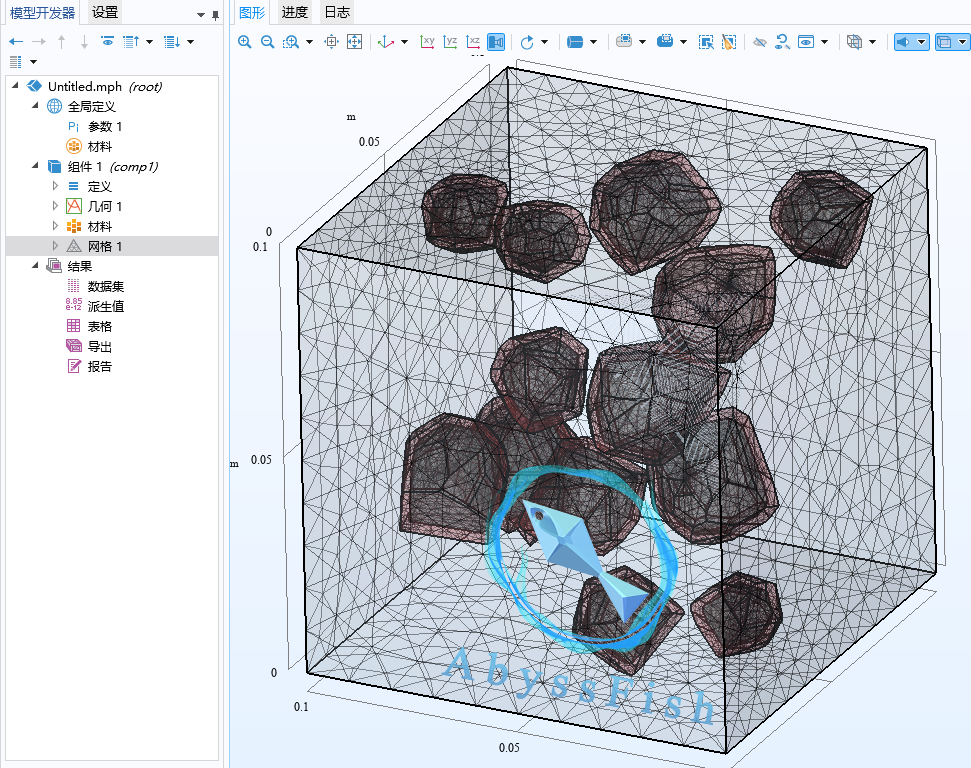

Comsol细观混凝土骨料砂浆过渡区ITZ

样图下载

随机多面体ITZ样图.rar

说明提醒

1. 插件免安装，支持AutoCAD2010~2023版本，不支持精简版CAD或其他CAD软件。

2. 打开CAD软件并新建绘图界面后运行插件会自动参数化绘图。

3. CAD随机多面体&过渡区插件需要注册，注册后可永久使用，版本更新不影响注册状态，注册请联系QQ：1135122921。
