CAD随机纤维3D插件功能详解

功能介绍

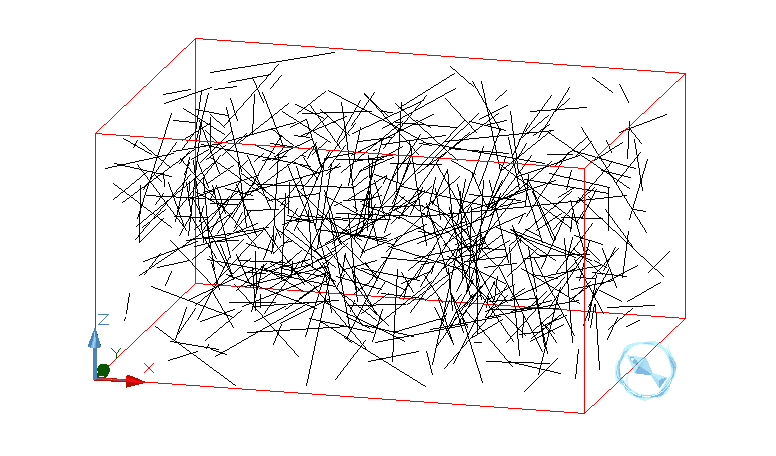

CAD随机纤维3D插件，可用于在AutoCAD软件内生成指定数目、长度、角度的三维分布的纤维，纤维采用的是直线，生成的dwg文件可导入到Comsol、Abaqus、ANSYS等有限元分析软件内，用于模拟三维裂缝、纤维梁单元等，可用于岩石或混凝土的初始裂缝、纤维混凝土、纤维复合材料等领域。

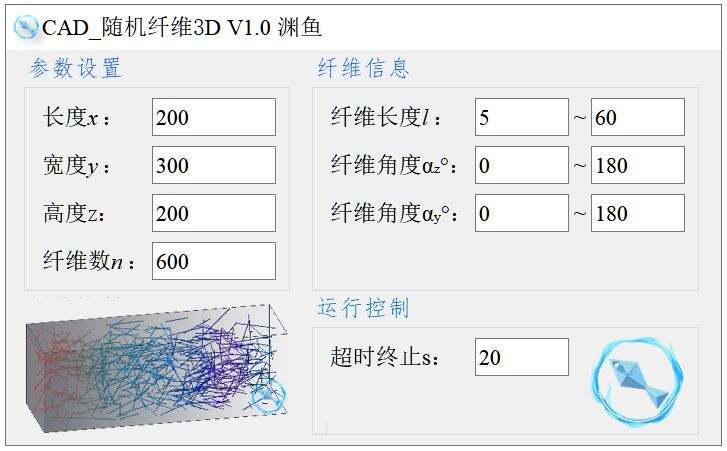

插件界面

插件可指定纤维生成的长方体区域范围，纤维的长度分布范围，纤维的空间分布角度范围，纤维数目等信息。

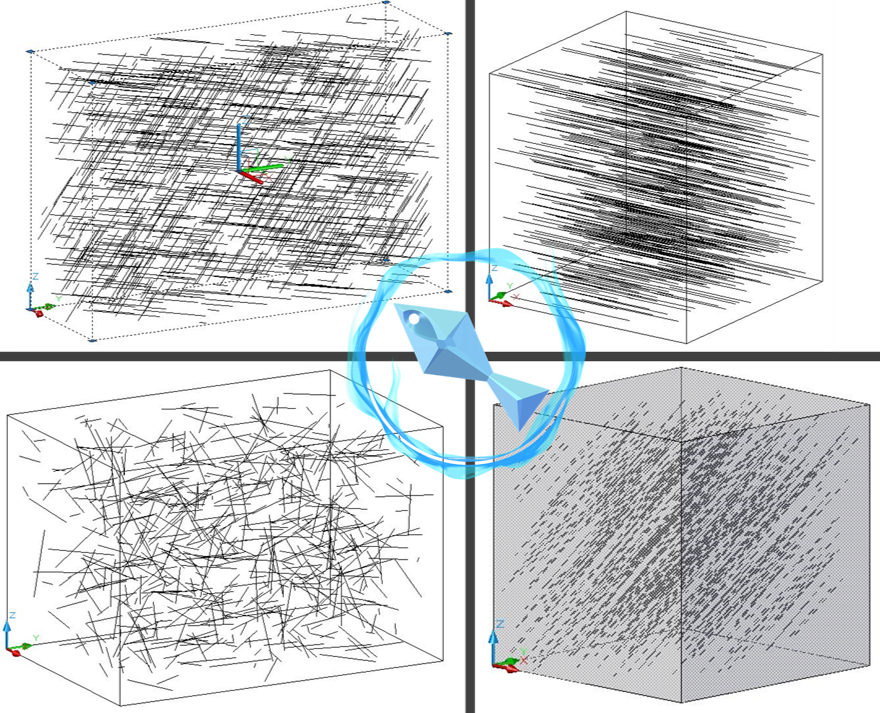

CAD样图

采用CAD_随机纤维3D插件生成的CAD图形分纤维线、基体两个图层绘制。纤维是采用直线绘制，基体是三维实体。

说明提醒

插件需要注册，注册后可永久使用，版本更新不影响注册状态，注册请联系QQ：1135122921。

对插件如有其它需求及改进建议欢迎提出。

dwg样图

可下载插件生成的dwg样图做有限元软件导入测试。

CAD_随机纤维3D 样图.rar
