CAD随机多面体3D插件应用指南

插件简介

CAD随机多面体3D插件可用于在AutoCAD软件内生成三维随机多面体模型，实现三维多面体的随机分布，同时可生成与多面体相适配的长方体带孔洞基体。

应用范围

插件生成的随机分布多面体模型可导入到ANSYS、Ls-Dyna、ABAQUS、COMSOL、Fluent等有限元软件进行装配操作，用于模拟三维随机分布的多面体骨料颗粒，实现三维混凝土细观模型等。也可导入到SolidWorks等其他建模软件或进行多面体颗粒、多边形骨料的科研论文绘图。

功能介绍

1、集配分布

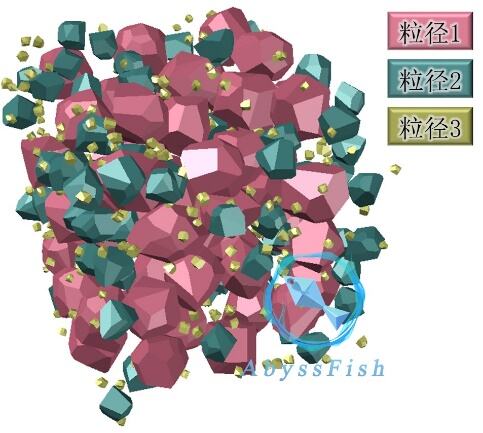

插件可指定生成三种粒径分布范围，同时可控制每种粒径范围的多面体颗粒的个数，具有基本的颗粒粒径大小及集配控制功能。

2、面数控制

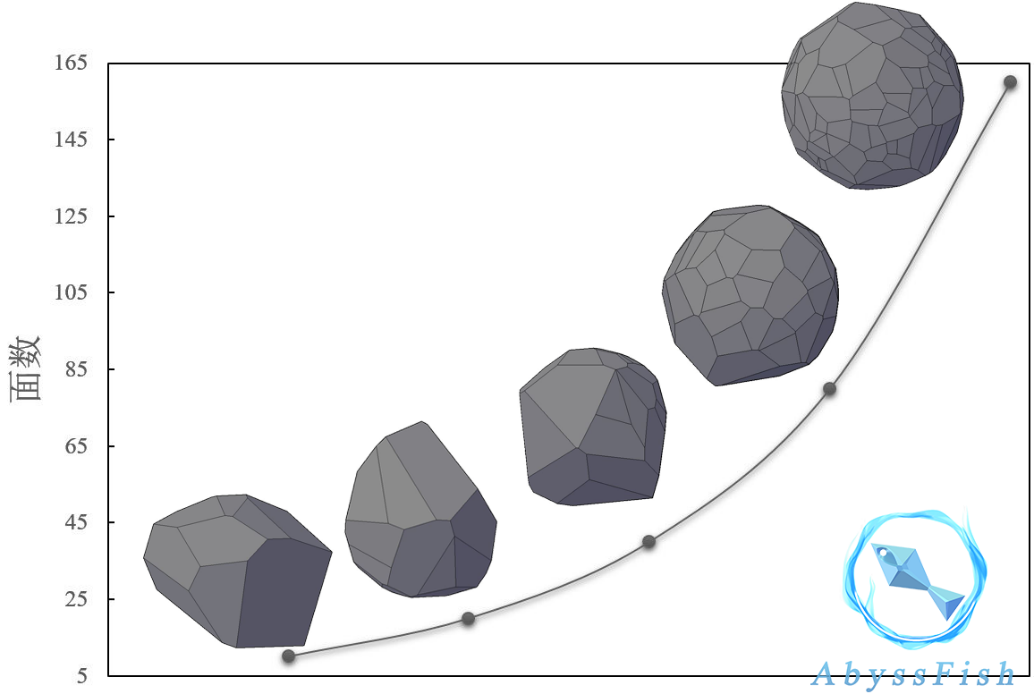

插件可控制每种粒径范围内的多面体面数，实现不同类型的多面体骨料的投放。注意由于多面体的个别差异实际生成的面数与指定的面数可能会略有不同。

3、干涉判断

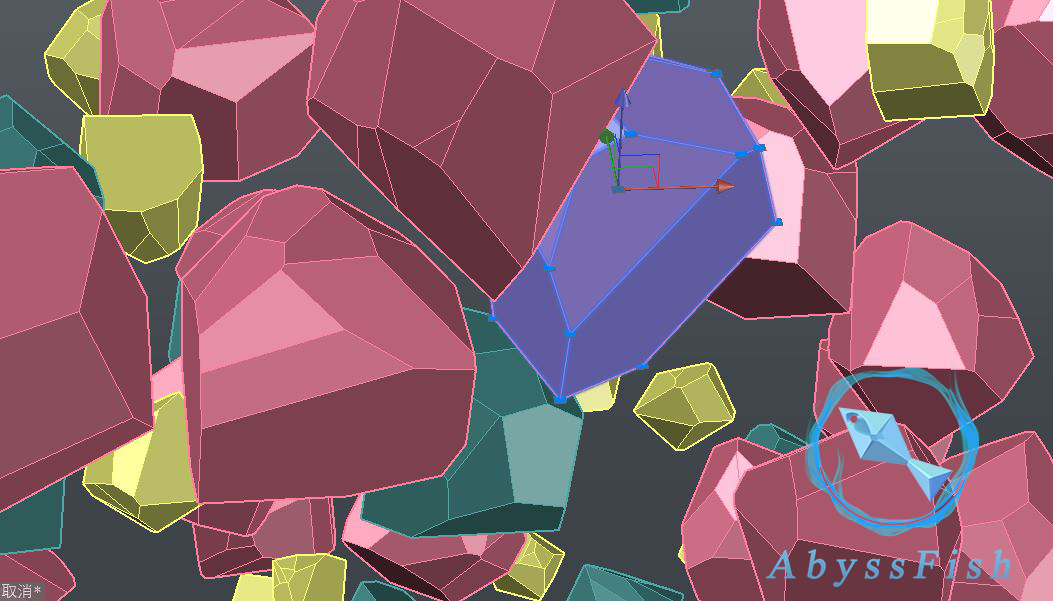

插件执行严格的干涉的判别，使得多面体之间不存在干涉情况。与一般的球体相交判别程序不同，插件采用更为精准的凸多面体干涉判别程序，因此可达到更高的体积比，但也会耗费更多的计算时间。

4、适配基体

插件可生成与多面体颗粒相适配的带孔洞的长方体基体，以实现更快速的模型构建。

5、模型分区

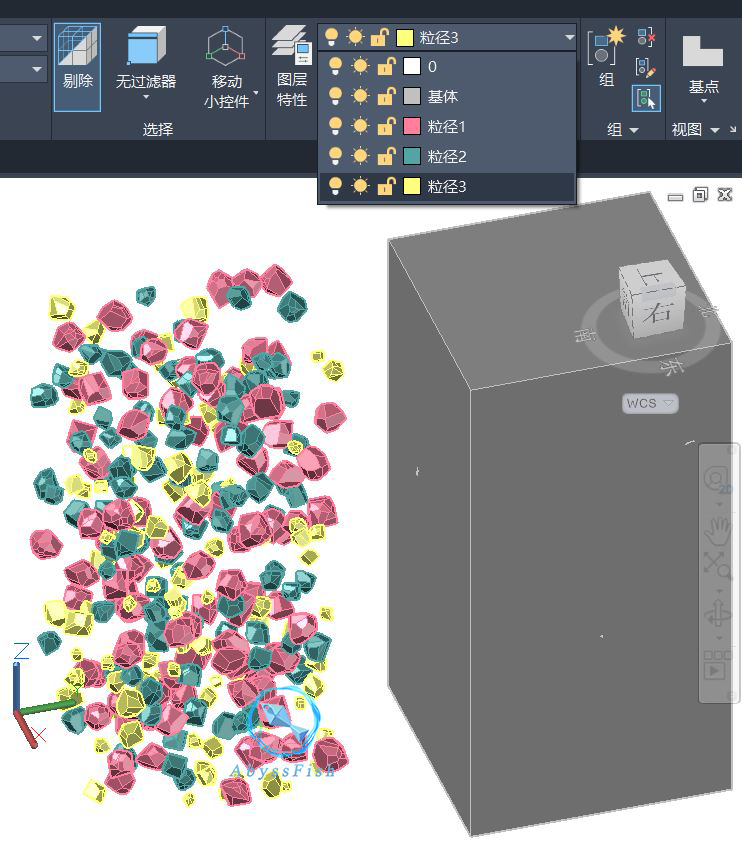

插件默认将模型的各个组成部分进行分图层绘制，方便后期的批量修改操作及分部件导入操作。

说明提醒

插件需要注册，注册后可永久使用，版本更新不影响注册状态，注册请联系QQ：1135122921。

CAD样图

在购买插件前可查看插件生成的CAD样图，并可尝试样图导入有限元软件，如无问题可购买，可提供模型导入技术支持。

随机多面体样图_AbyssFish.rar
