插件简介

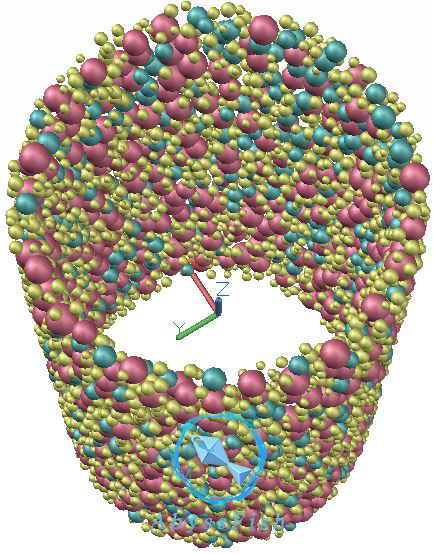

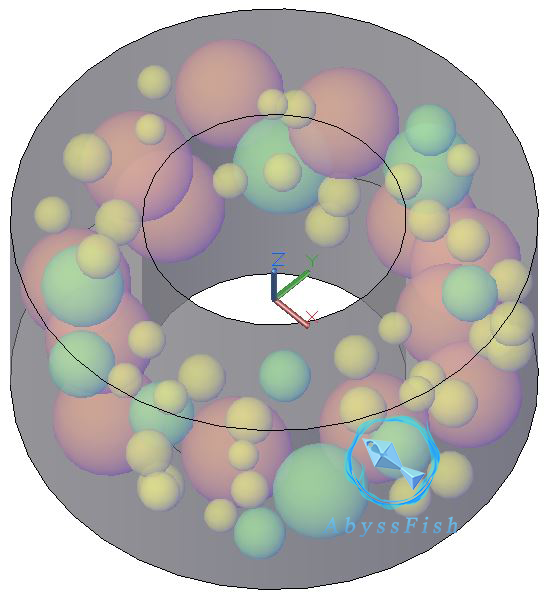

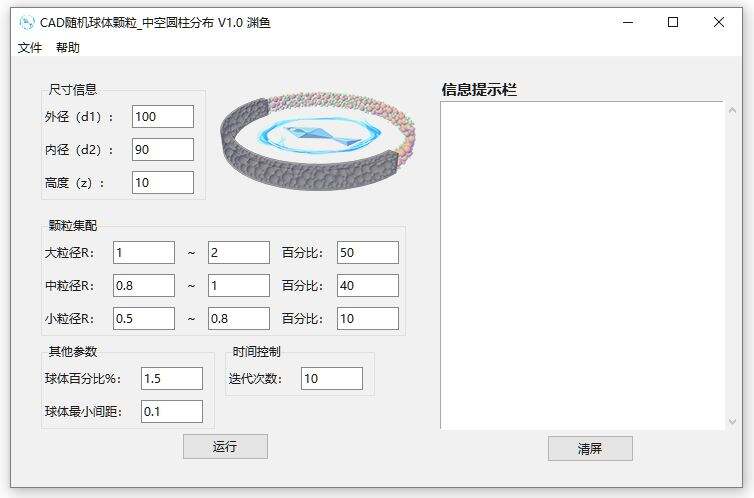

CAD随机球体颗粒-中空圆柱分布插件可在AutoCAD软件内实现中空圆柱试件及内部随机球体的参数建模功能，插件可指定中空圆柱试件的外径、内径、高度，及球体的分布参数。
插件可控制随机球体之间的最小间距，以确保随机球体间不会发生干涉，当球体最小间距设置为负数时，球体间可能会发生相交。
插件可指定生成三个粒径范围的球体，同时可控制每种粒径球体所占比例，以实现不同级配骨料的生成。

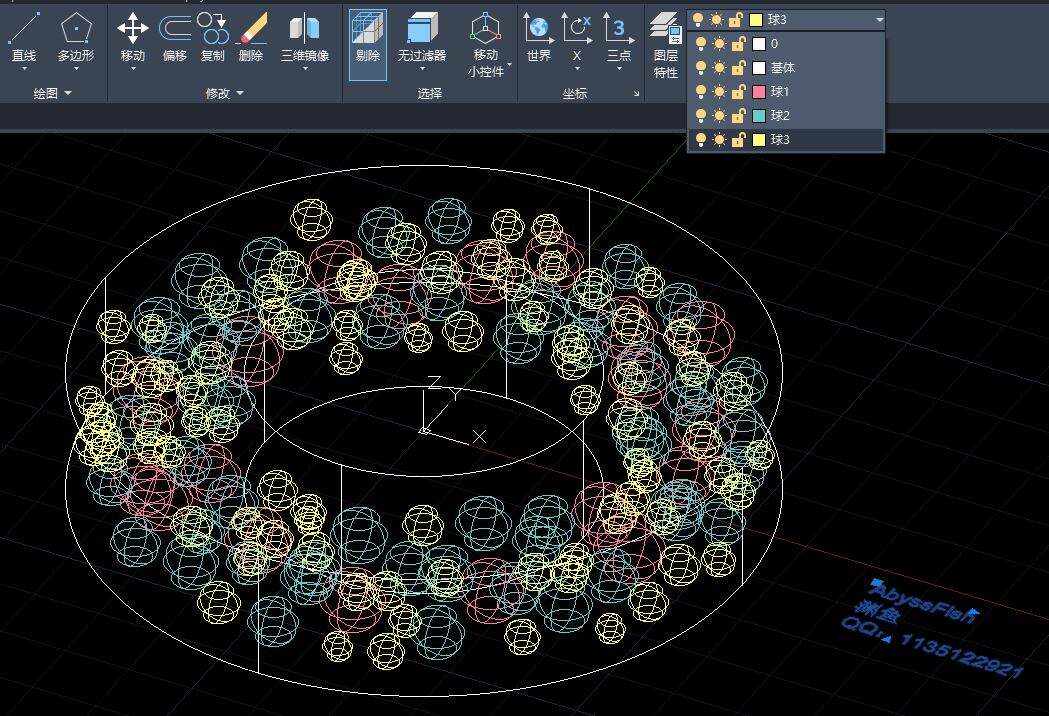

插件可对不同部件进分图层绘制，方便批量操作。
插件可实现中空圆柱状圆环部件的模拟，如材料内部缺陷、复合材料、颗粒增强材料等。
插件生成的CAD模型可导入其他有限元软件进行建模，如在comsol、ANSYS、Abaqus等有限元软件内用于混凝土细观力学分析、圆柱试件受力模型、内部缺陷分析、多孔介质渗流模拟、颗粒导电分析等。
说明提醒
插件支持AutoCAD2010~2023版本。
插件需要注册，注册后可永久使用，版本更新不影响注册状态，注册请联系QQ：1135122921。
