CAD随机几何三维插件详解

功能介绍

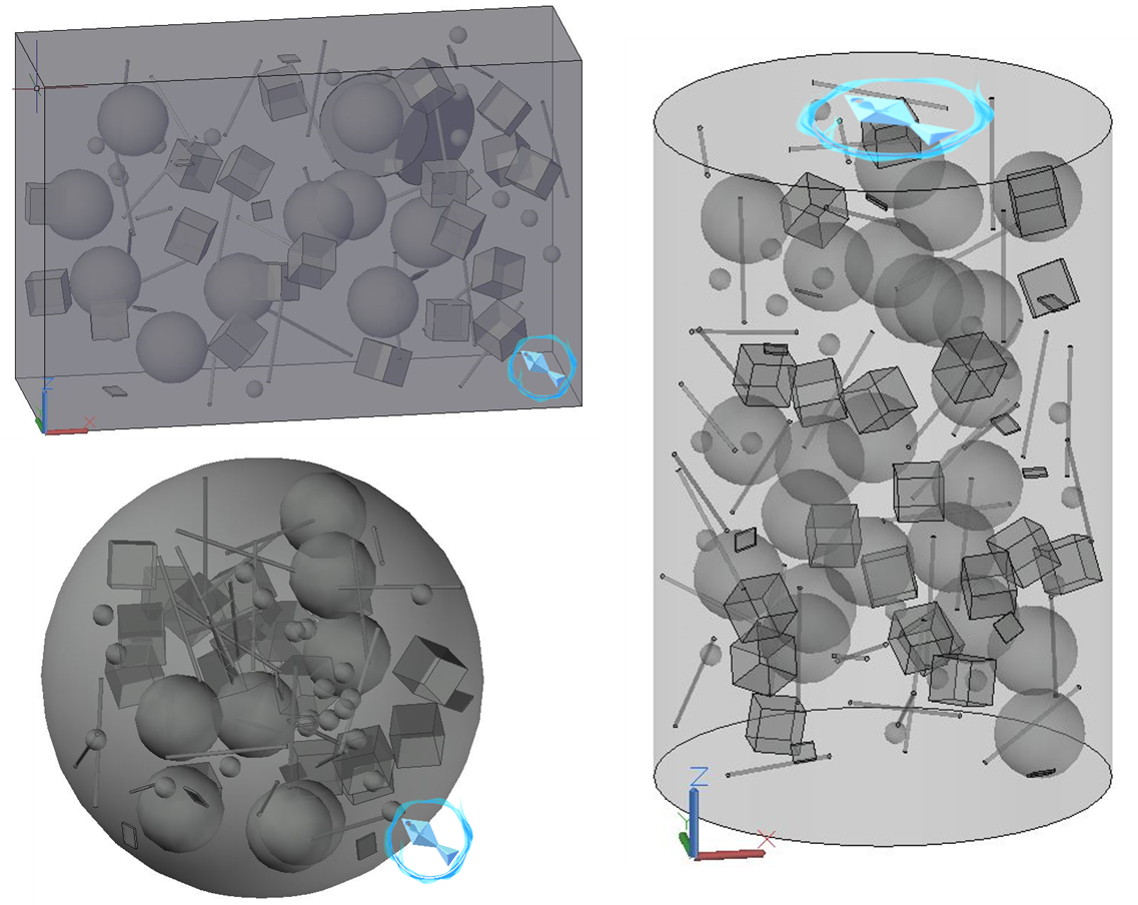

CAD三维随机几何插件，可用于在AutoCAD软件内生成长方体、圆柱体、球体基体，并在基体内生成指定参数的球体、长方体、圆柱体。插件生成的dwg文件可导入到Comsol、Abaqus、ANSYS、Fluent等有限元分析软件内，用于模拟纤维混凝土、纤维骨料、纤维增强复合材料等。

插件导入到Abaqus及comsol后的模型可查看这两篇帖子：Abaqus随机几何模型、comsol随机几何模型；

插件可控制所生成的随机几何是否相交，同时在基体内产生与内部几何相匹配的孔洞，方便导入其他软件内。随机几何体采用分图层绘制，插件自带几何体合并功能，使之导入其他软件后更加方便批量网格剖分、材料指定等。

插件界面

CAD随机几何3D插件界面包括试件参数、投放参数两个部分，各参数的设置是在Excel文件内进行的，其中投放参数的设置理论上行数无上限，即可一次投放多种规格的随机几何。

说明提醒

插件需要注册，注册后可永久使用，版本更新不影响注册状态，注册请联系QQ：1135122921。

对插件如有其它需求可按照需要定制插件。

样图下载

dwg格式

随机几何样图.rar
