CAD Voronoi3D三维泰森多边形插件介绍

三维Voronoi

Voronoi又名泰森多边形或Dirichlet图、维诺图等，三维Voronoi是由连接两邻点直线的垂直平分面组成的连续三维多面体结构。Voronoi在各个学科中应用广泛，如进行区域规划、晶体塑性有限元研究、路径优化、地形简化、多孔结构力学等方面的分析。

CAD Voronoi3D

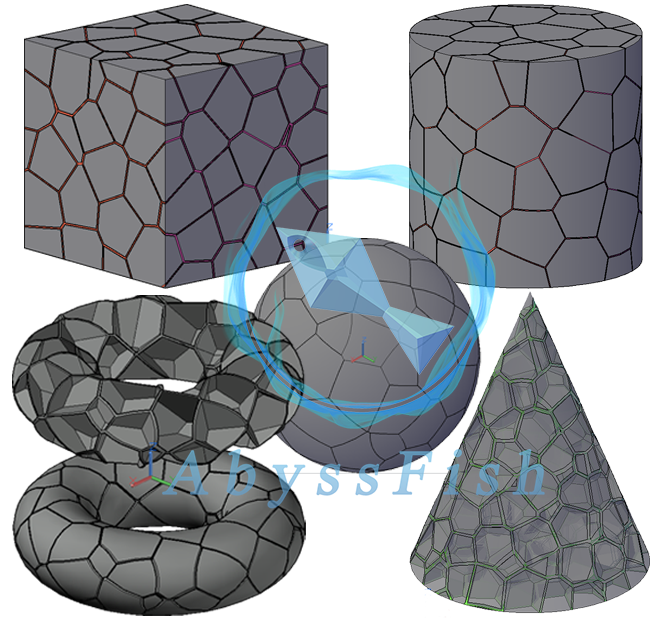

CAD Voronoi 3D参数化建模插件可用于在AutoCAD软件内生成三维Voronoi模型。插件在长方体、圆柱体、球体、圆锥体、圆环体不同的几何模型构建泰森多边形晶格，且可指定晶格的尺寸及有无晶格边界层，同时插件提供了“随机”及“均布”两种控制点分布模式。

CAD Voronoi 3D插件可指定不同的试件形状及试件尺寸，指定形状内生成三维泰森多边形实体晶格。

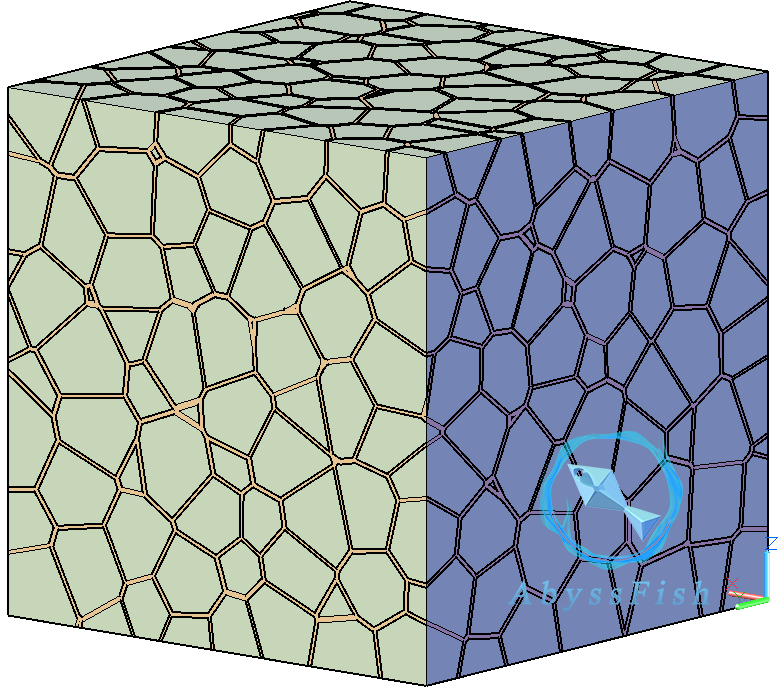

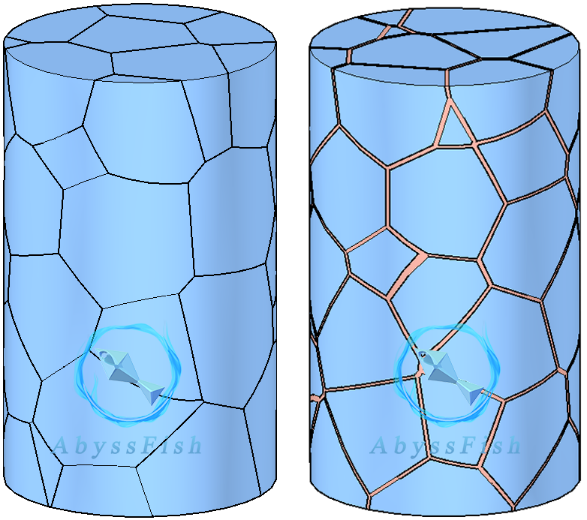

模型可包括晶格及晶格之间的晶界，同时可控制晶格边界的厚度及有无，用于构建不同的Voronoi三维模型。

晶格边界及泰森多边形晶格分图层绘制，可方便批量管理。

生成的区块为单独的部件，方便进行手动修改。

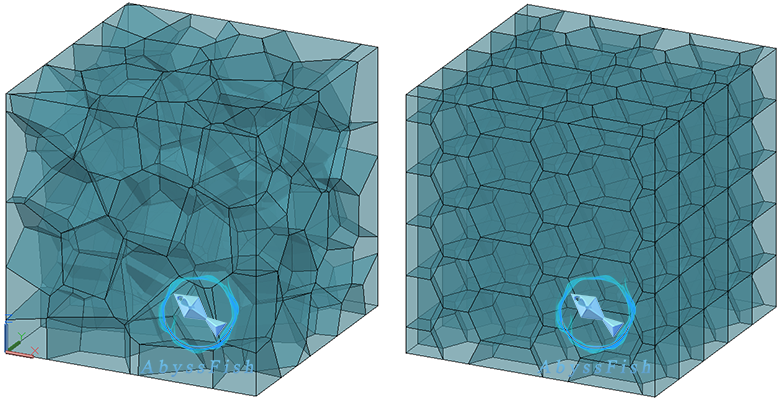

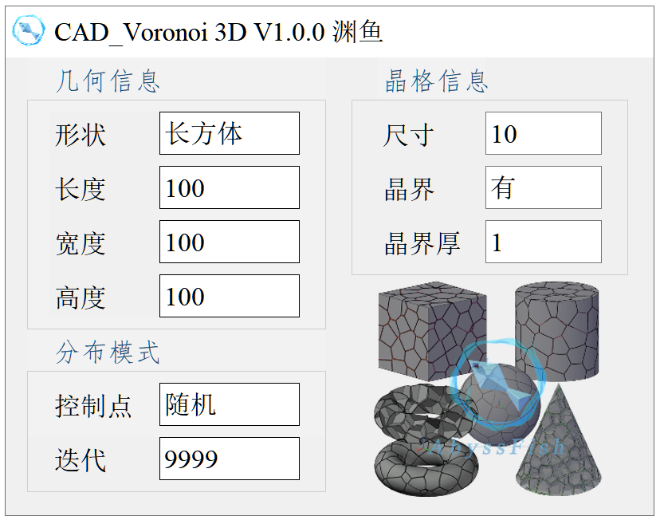

插件可指定晶格尺寸、控制点的分布模式，可实现【随机分布】及【均匀分布+浮动%】两种模式。

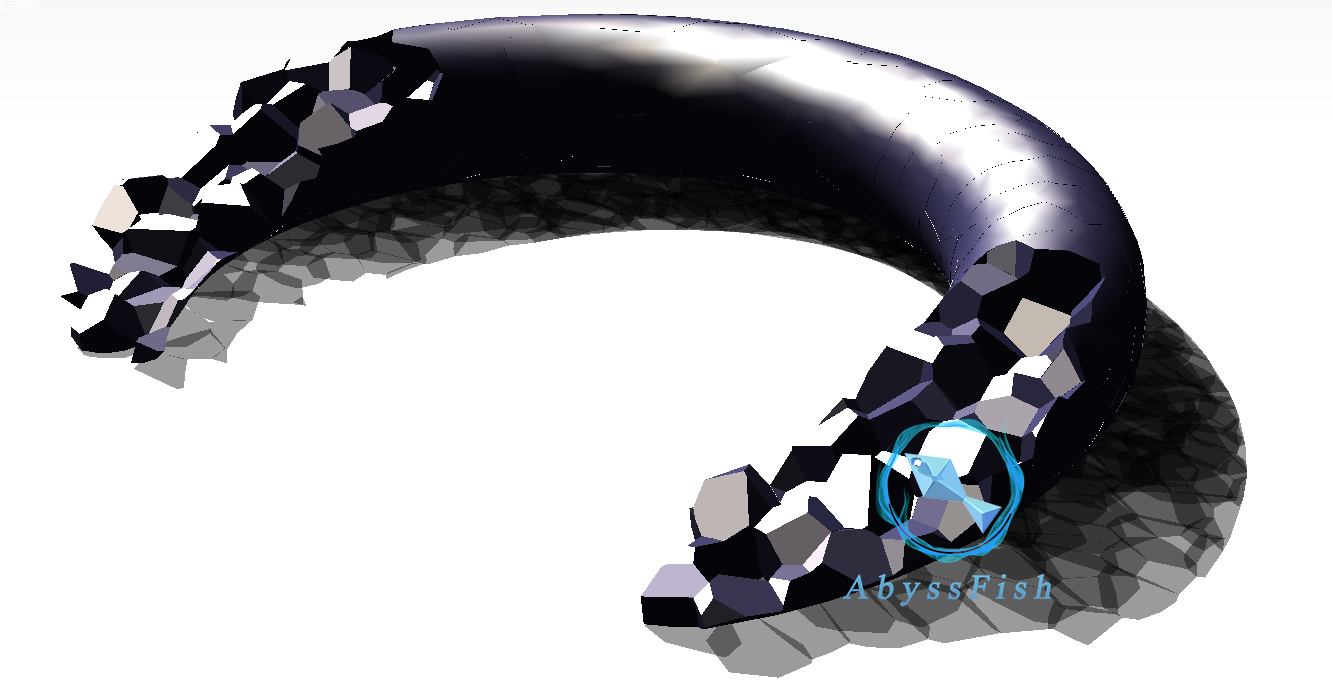

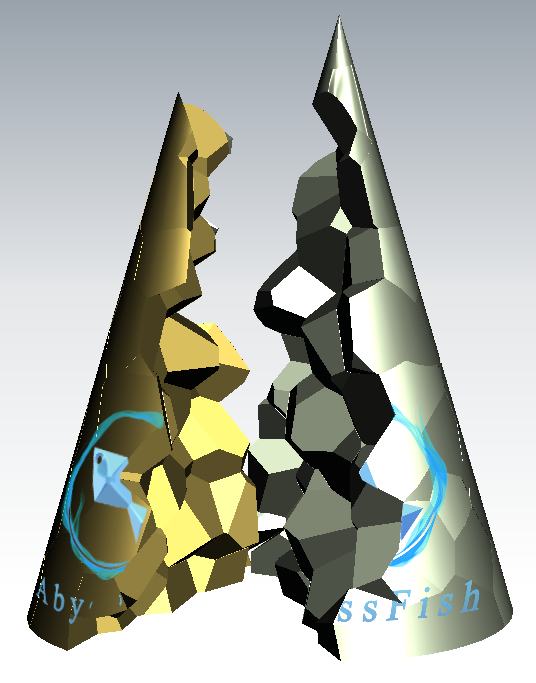

生成的CAD模型可直接在CAD内或其他三维建模软件内进行渲染出图。

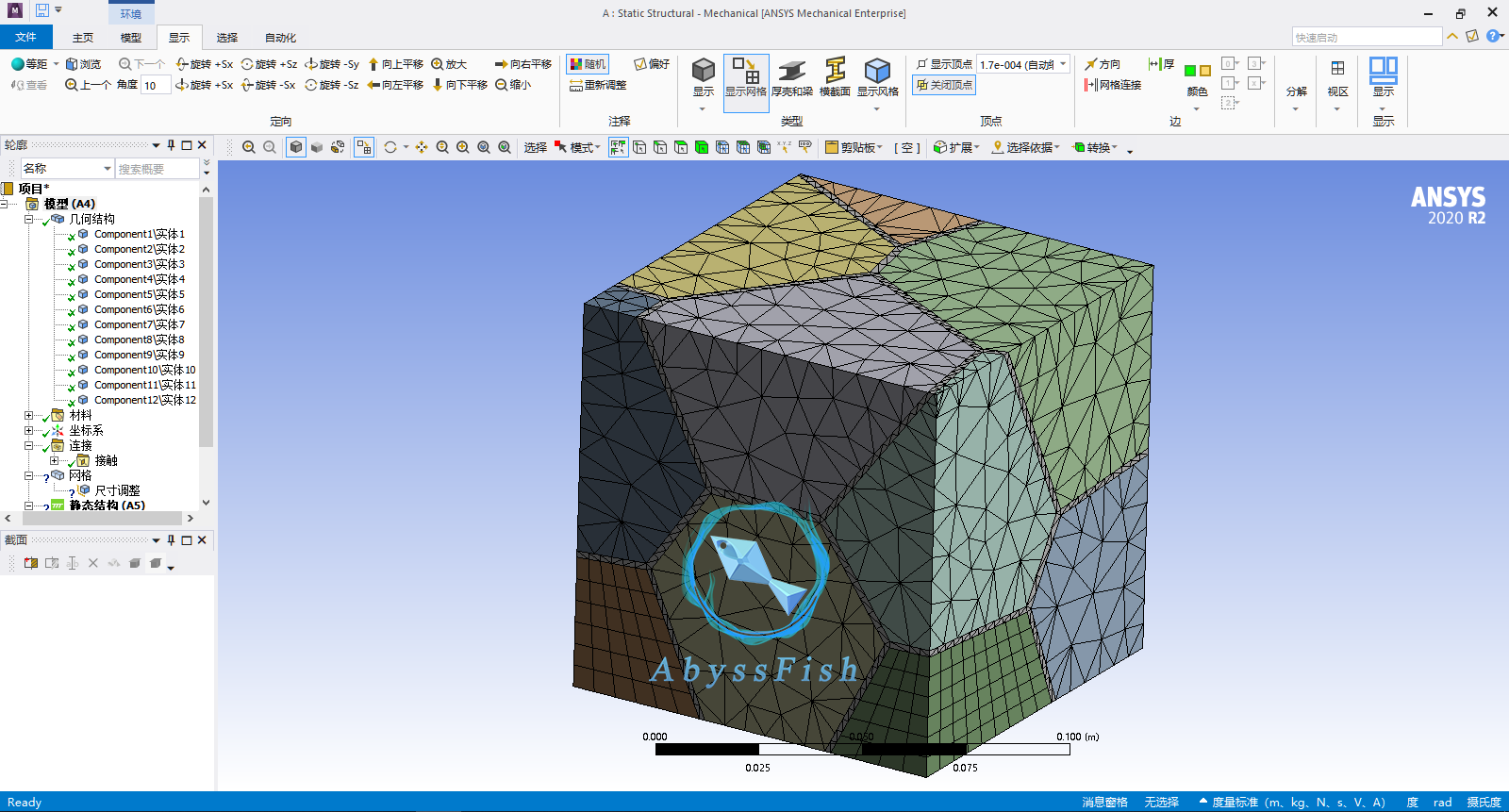

CAD Voronoi3D也可导入其他有限元软件如Comsol、Ansys、Abaqus内进行三维Voronoi模型的构建，利用3D泰森多边形进行有限元分析模拟。

模型样图

三维Voronoi图，含有无晶格两种模型，及.dwg(CAD2018格式)、.sat、.iges三种数据格式。

Voronoi3D样图.rar

插件下载
