CAD Voronoi图泰森多边形插件教程

插件介绍

CAD Voronoi图、cad维诺图生成插件，用于在AutoCAD软件内生成泰森多边形冯洛诺伊图（Voronoi diagram）。

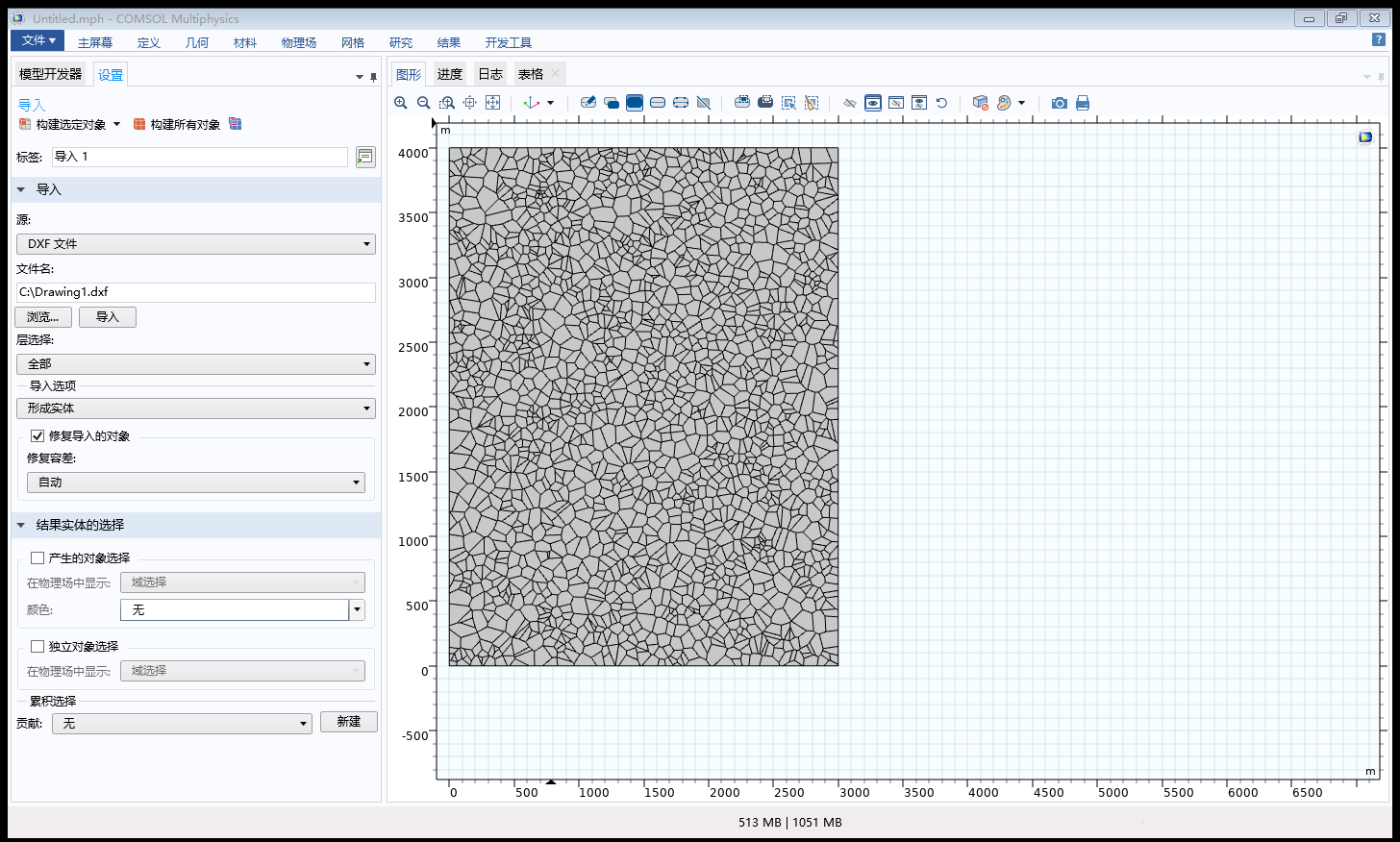

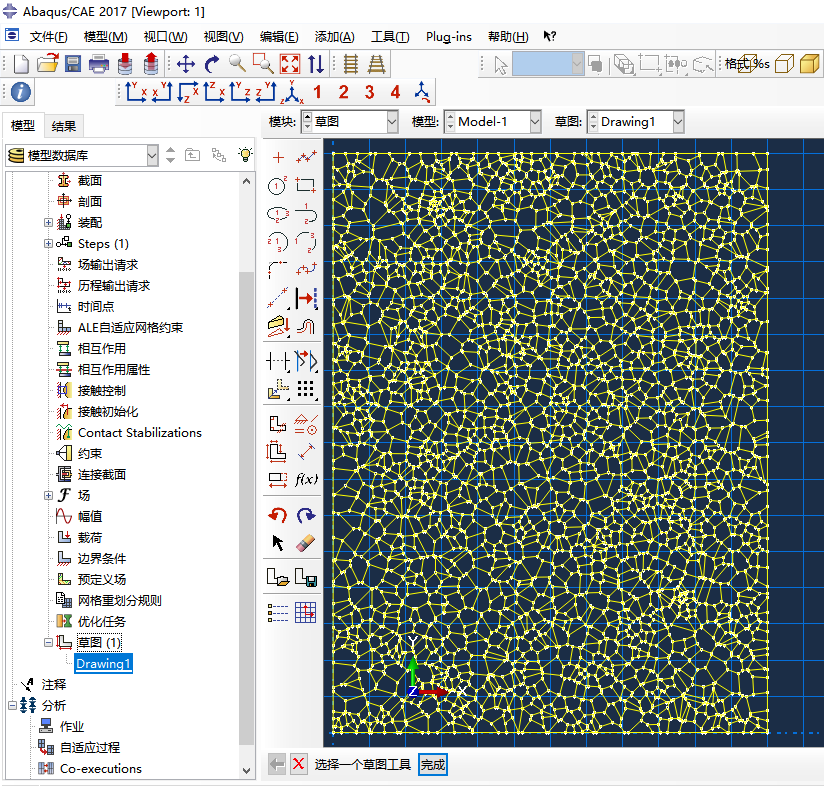

生成的voronoi图可导入COMSOL、abaqus、ANSYS等有限元分析软件进行科学计算。

插件采用Delaunay三角剖分算法生成三角网，进而生成Dirichlet图。

插件可设置生成的Voronoi图的长度、宽度、多边形数目、自定义控制点坐标等信息。

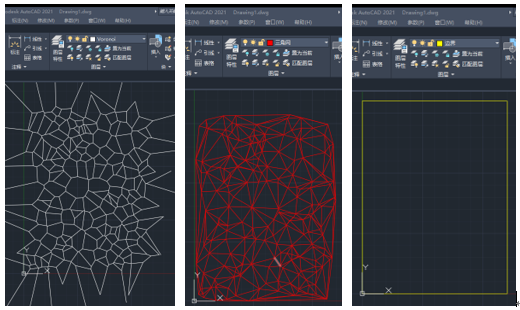

插件会在CAD内分图层绘制泰森多边形、Delaunay三角网的图像，便于导出使用。

同时插件可以将绘图的控制点、多边形顶点等信息导出到Excel文件内，方便分析计算。

说明提醒

插件需要注册，注册请联系QQ：1135122921

对插件如有其它需求及改进建议欢迎提出。

使用手册

CAD_Voronoi图插件使用手册.pdf

更新日志

2022/03/18  V1.0 版发布

1、插件发布，提供CAD绘图及数据导出功能。

2022/03/20 V1.1 版发布

1、新增区块最小直径控制功能。

2、新增控制点区域扩展功能。

3、新增运行时间提醒功能。

4、优化算法，精简插件大小。

2022/03/21 V1.2 版发布

1、新增自定义控制点坐标功能。

插件V2版本已发布：

 CAD_Voronoi V2
