CAD Voronoi生成插件V2功能升级

阅读数 3

样图参考

冯洛诺伊图、沃罗诺伊图、维诺图（Voronoi Diagram），也称为或狄利克雷镶嵌（Dirichlet tessellation），是以两邻点线段的垂直平分线组成的连续多边形，也称为泰森多边形。

在CAD内生成的图形包括Voronoi图的界限、有厚度的边界、图形范围等分图层绘制的图形，如下图所示：

插件运行

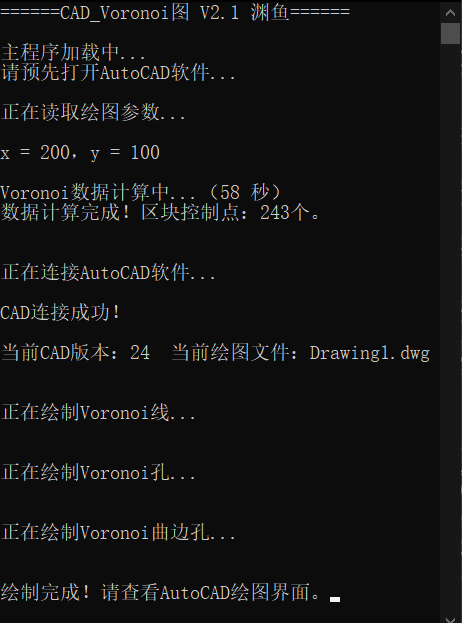

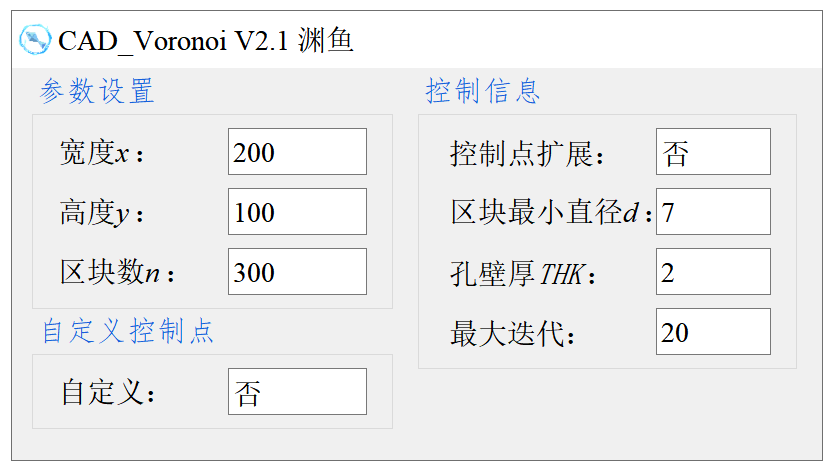

CAD沃罗诺伊图生成插件的插件界面及可设置的参数如下，其中如需要自定义狄利克雷镶嵌的控制点，需要在插件程序自带的Excel表格内录入。参数录入完成后运行CAD_Voronoi.exe文件可自动在AutoCAD内生成泰森多边形。Voronoi插件无需安装，但需要电脑预装AutoCAD，插件支持CAD2008~2022各个版本。

功能介绍

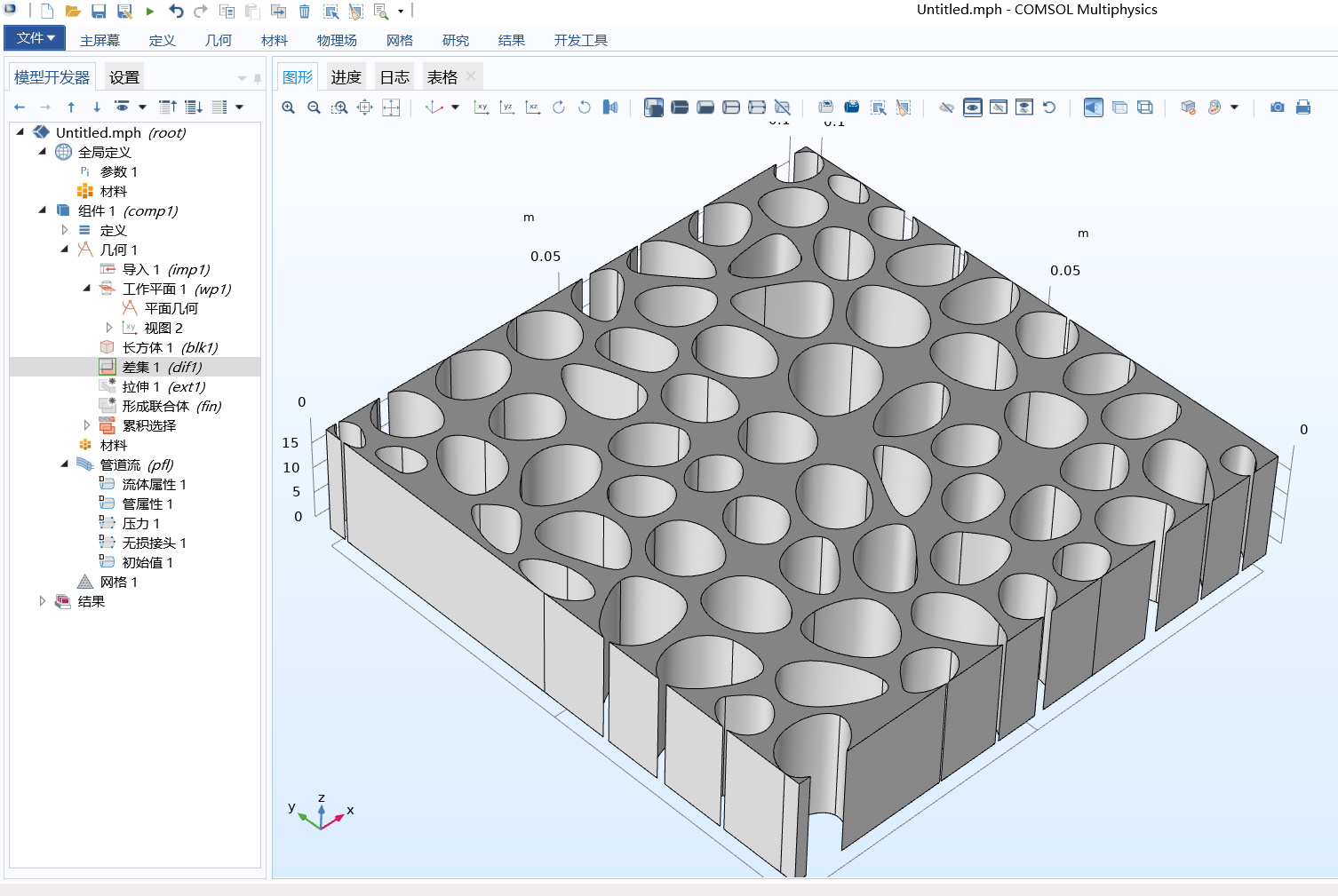

CAD Voronoi图插件可在AutoCAD软件内一键生成Voronoi图形，分图层绘制泰森多边形的边框、泰森多边形孔隙或骨架，也就是有厚度的泰森多边形、曲边Voronoi等。生成的维诺图为dwg格式的文件，Voronoi可导入COMSOL、Abaqus、ANSYS、SolidWorks等软件进行进行一步的处理，也可用作Voronoi图艺术化图像等方面。

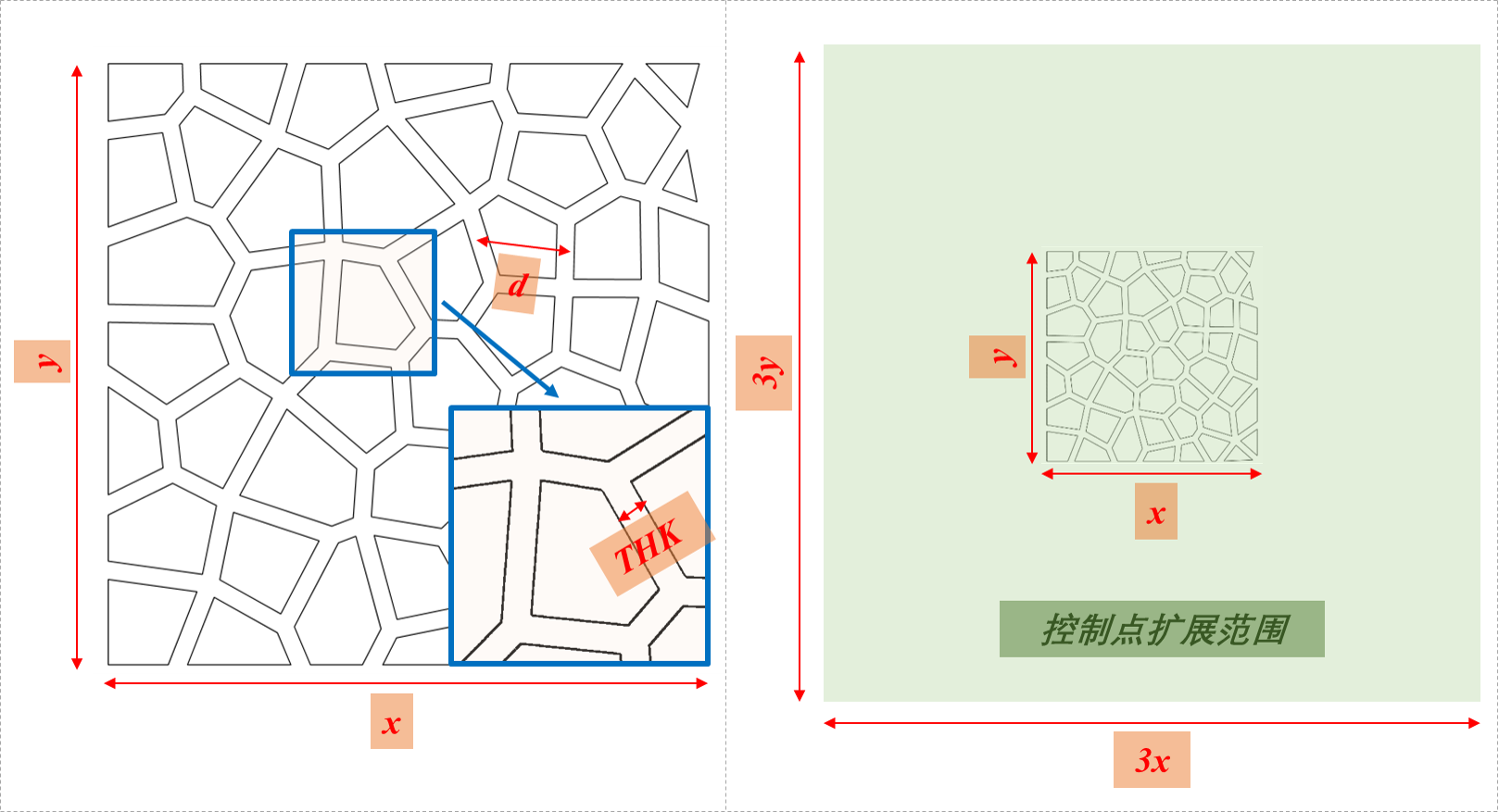

CAD泰森多边形插件可指定生成图形的宽度、高度、泰森多边形块数、最小的泰森多边形直径以及泰森多边形边界厚度等信息，可满足绝大多数研究的需要。同时插件也加入了自定义泰森多边形控制点的功能，插件可读取Excel表格内自定义的Voronoi控制点坐标，实现Voronoi图的精细化自定义。
