CAD插件助力2D功能梯度材料(FGM)设计

功能介绍

CAD 功能梯度材料(FGM)2D插件提供AutoCAD参数化建模功能,可设置长方形尺寸、圆形比例、圆形间的最小间距、圆形粒径关于坐标系的分布关系,即R = f(x,y),粒径的分散模式,是否扩散分布及扩散发生的区域范围等。插件生成的dwg文件可导入到Comsol、Abaqus、ANSYS、Fluent等有限元分析软件内,用于梯度材料(Functionally Gradient Materials,简称FGM)、倾斜功能材料、梯度功能材料、分子扩散模型、气体扩散、分散系等模型的构建。也可用于复杂的多空材料、孔隙介质等模型建立。




插件界面

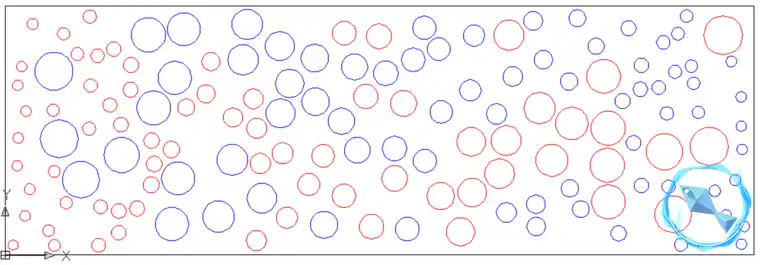

CAD 功能梯度材料(FGM)2D插件的图2

比例:生成的总圆形的面积占矩形面积的百分比,该参数为设计值,若参数设置不合理将无法到达设计比例;当生成的圆形比例达到该设计参数后完成绘图。

最小间距:该参数为任意两个圆之间可能达到的最小间距值,该参数设置的目的是为了防止两个圆形之间距离过小。

超时结束:单位为秒,当超过该设置时间后自动停止,防止参数设置不合理时投放不能完成造成程序无法结束。“超时结束”与“比例”参数实现了程序运行终止状态的双控,当任意一个条件达到时程序均会结束。

粒径分布:R1及R2为圆形的半径,两者设置方式一致,仅为分两个图层绘图,方便后期处理即圆的半径是关于圆中心点所在坐标的函数。为方便初学者使用,在插件界面中仅列出x,而未指明y,实际使用时x、y均可设置。

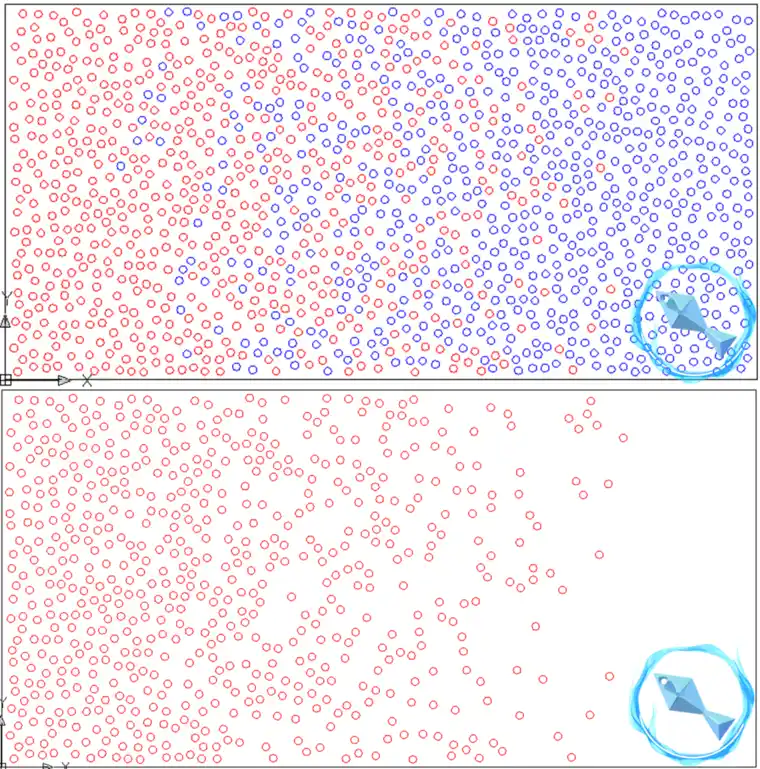

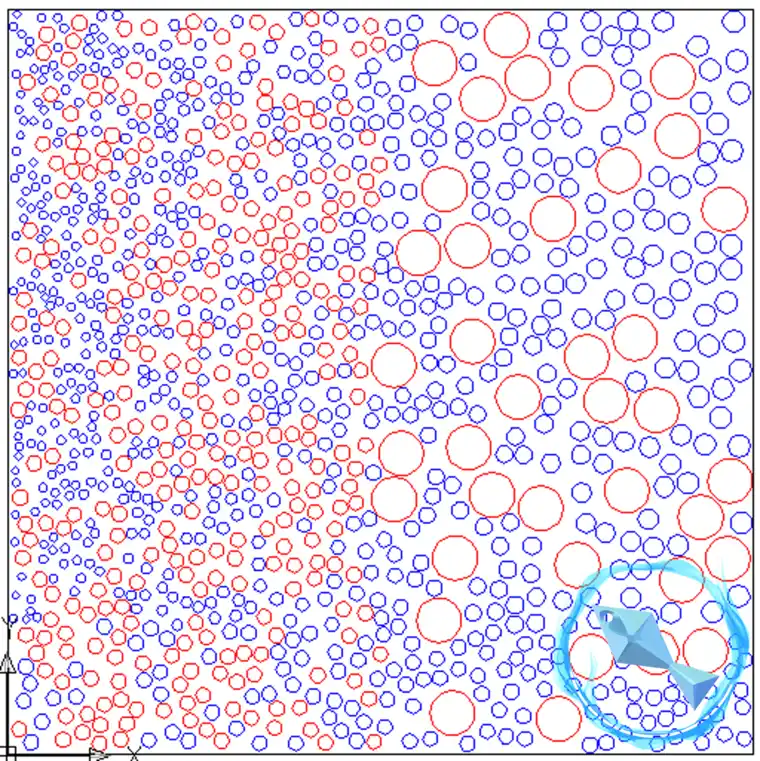

CAD样图







说明提醒

插件需要注册,注册后可永久使用,版本更新不影响注册状态
