PCers-PKⅢ板功能全新升级，助力建筑设计更高效

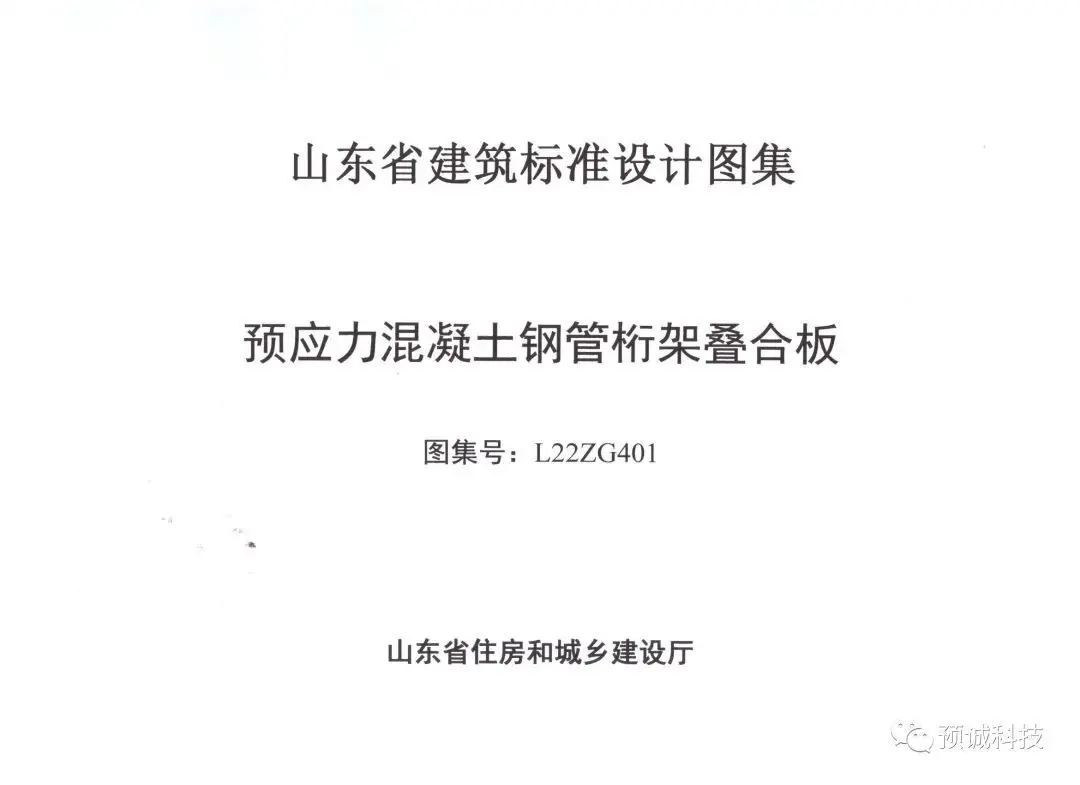

2022年8月，山东图集《预应力混凝土钢管桁架叠合板》(L22ZG401)发布

该图集更新了PKⅢ板的部分构造做法：

1）新增叠合板排板参考示意表，对3300~6800mm之间的房间进深进行排板拆分；

2）更新了底板选用表并补充了底板参数表，能够实现900~2200mm板宽、2100~9600mm标志跨度、6~10kN/m2附加荷载下直接查表选筋；

3）新增板两端均无胡子筋的构造做法等。

插件PKⅢ板功能做如下调整：

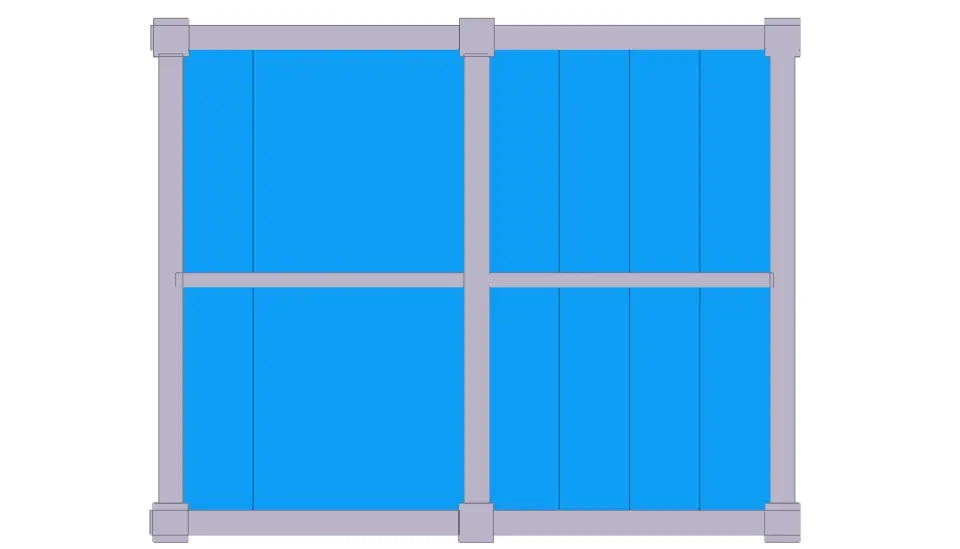

1   按表拆分

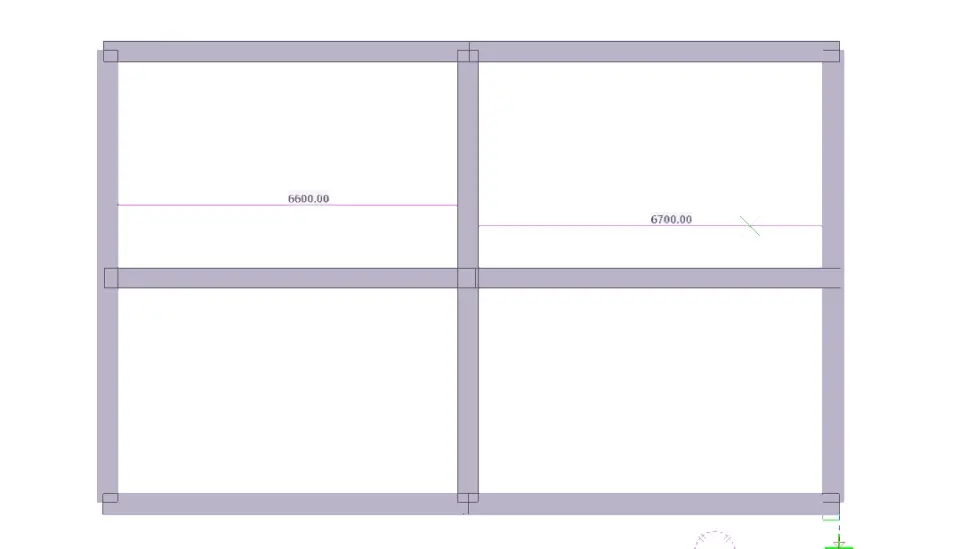

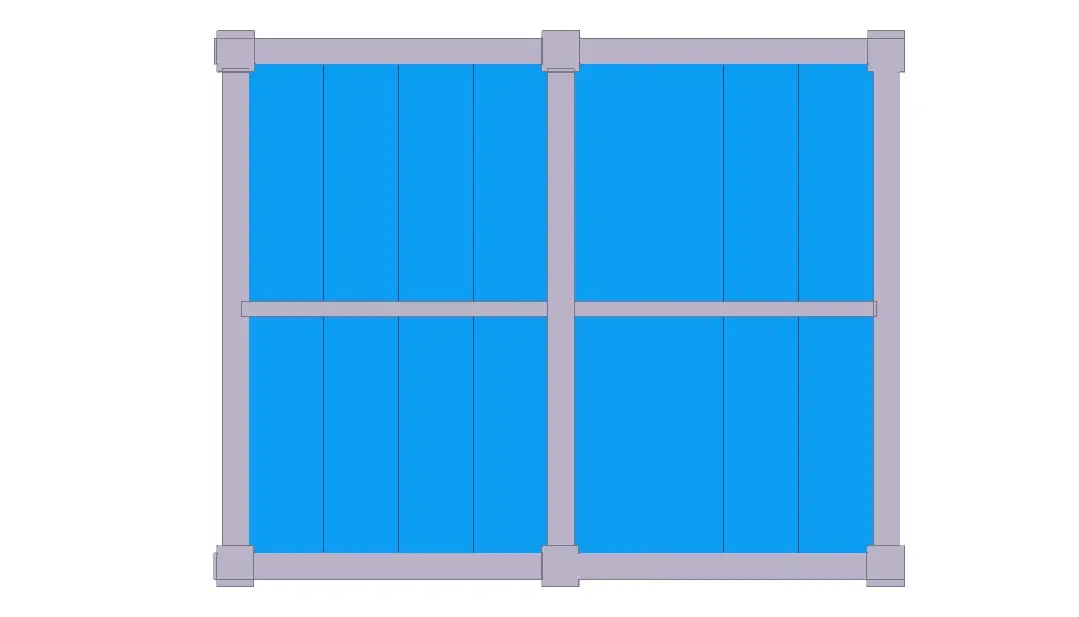

插件可实现根据排板参考示意表进行自动拆分，如6600mm拆分成2100+1700+1700+1100mm

2   编号创建

插件新增了板前缀创建功能，从模型中获取标志跨度、板宽信息，按图集的的编号样式GDBXXXX-X进行编号，用于根据底板选用表进行自动查找配筋信息

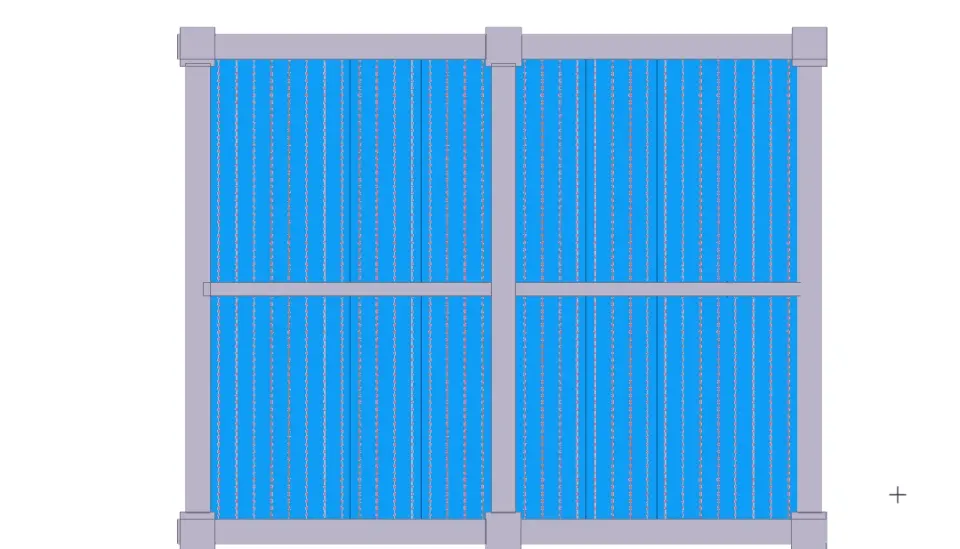

3   自动选筋

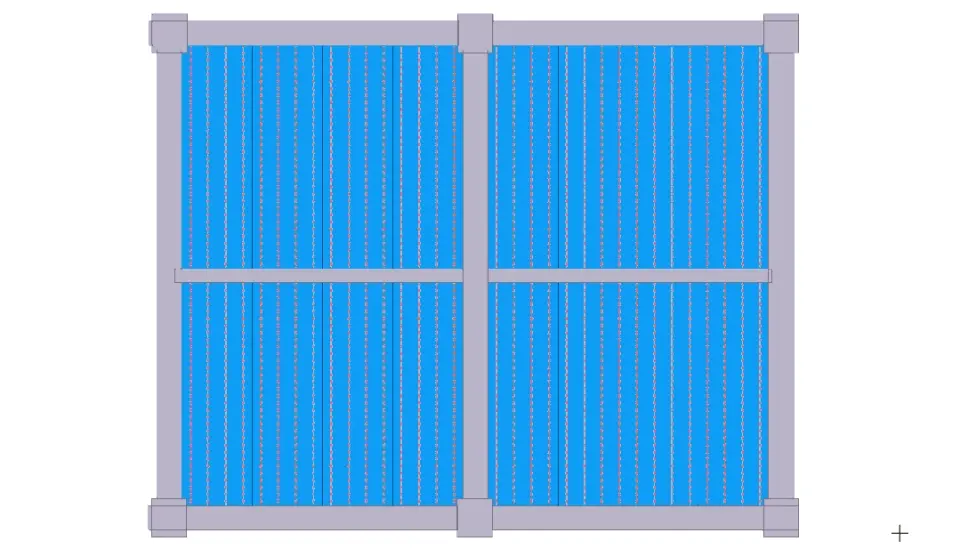

根据编号信息查找底板配筋表和桁架底板参数表进行钢筋的选取和排布；对于非标底板能够根据图集中的排布原则确定纵筋根数和定位桁架筋；支持一端出胡子筋、两端出胡子筋、两端均不出胡子筋多种方式

4   吊点布置

根据图集将各桁架筋上均布置了吊点，可实现构造筋作为吊点补强筋和附加补强筋两种吊点加强方式

a)构造筋作为补强筋

b)附加吊点补强筋

5   标记创建

插件提供了多种安装标记创建方式，如沿板长边布置、出筋端布置等，能够满足用户多样化需求

我们将针对各地图集做法对插件进行持续更新！
