Marc 2016新功能速递:提升仿真能力的关键更新

MSC公司已于2016年8月19日正式发布了Marc软件的最新版本:Marc2016。在新版本中增加了不少新功能,也修正了以前版本存在的一些功能的不足。


下面介绍一下2016版本主要的新功能。

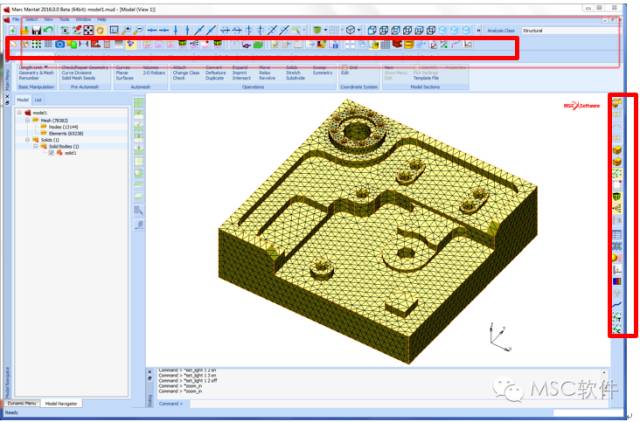

1.前后处理器Mentat的新功能

  • 新加了一些常用功能的图标,大大改善了程序的易用性、大量减少鼠标的移动次数;


  • 在很多弹出菜单窗口中加了定义列表的图标,便于用户操作;
  • 能够将材料、几何和其它属性施加到几何上。另外,用户可以将接触体与几何体进行关联;
  • mesh-on-mesh 技术可以产生四边形为主的网格;
  • 一个物体可以在另一个物体上打印痕以产生相容网格;
  • 增强了模型浏览器功能;
  • 增强了过程文件的功能。

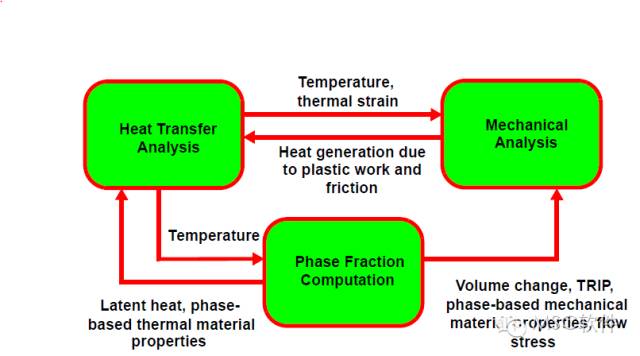

2.增加了相变分析的功能,可以输入TTT、CTT曲线数据,使热处理分析功能大为增强

Marc 2016 新功能的图2





3.增强了材料行为的模拟功能

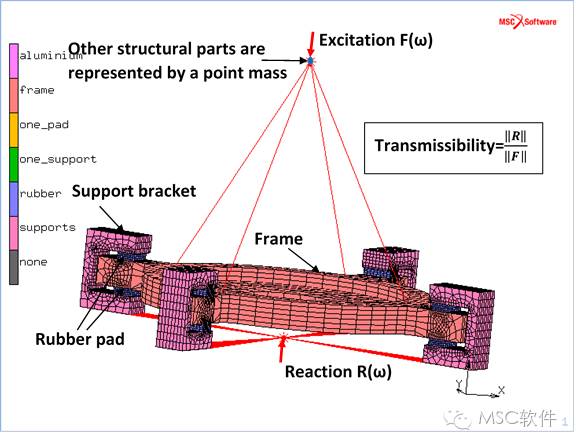

  • 增强了实验曲线拟合的功能,便于阻尼随频率和振幅变化的减震材料的模拟和减震结构分析: 1、粘弹性Prony 多项式; 2、采用热流变简单行为的粘弹性; 3、应变相关的(Payne效应)非线性谐响应;


  • 新加了定义流动应力的方法,包括 Hockett-Sherby 应变硬化模型;
  • 材料行为数据可以用分开的文件提供;

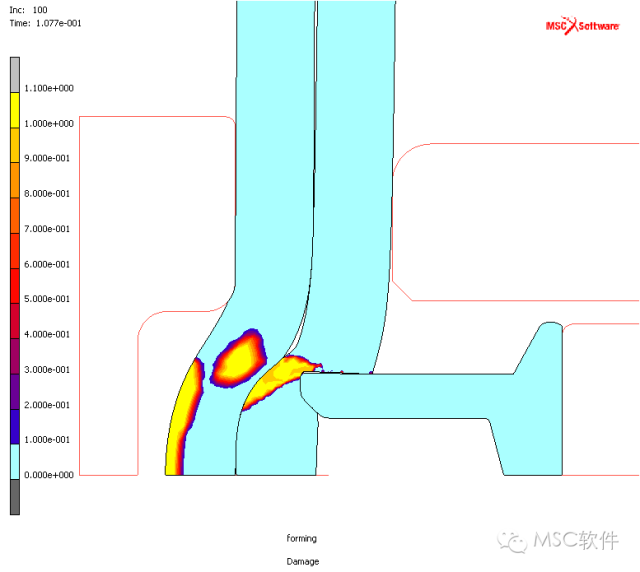

  • 新加了Johnson-Cook 损伤模型。

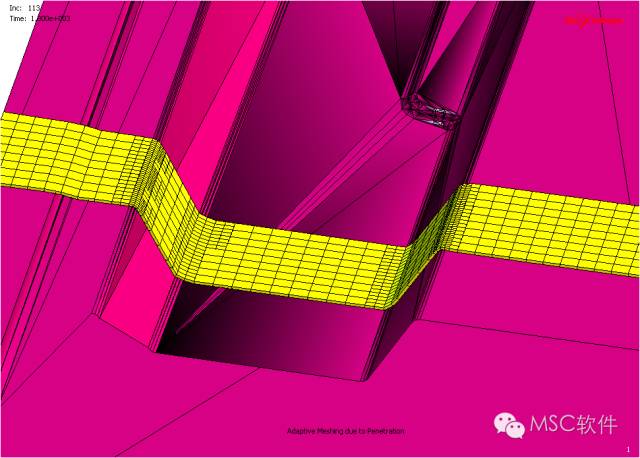

4. 局部网格自适应的功能增强

  • 在一个增量步的各子循环中可以进行单元细分和去除单元细化的处理。该功能对于像焊接过程之类具有高温度梯度的问题特别有用;
  • 增强了接触节点细化准则,允许用户来选择需要细化的接触体;
  • 增加了能同时考虑热梯度和截断温度的联合准则;
  • 增加基于接触穿透的准则;
  • 允许细化空间随着指定刚体运动的功能。





5. 接触分析功能增强

  • 对于 Segment-to-Segment contact 增加了新的算法使分析结果与接触体定义/标号的顺序无关;
  • 接触体的移除具有更大的灵活性;
  • DDM 现已全面支持Segment-to-Segment 接触探测(除梁接触以外)。

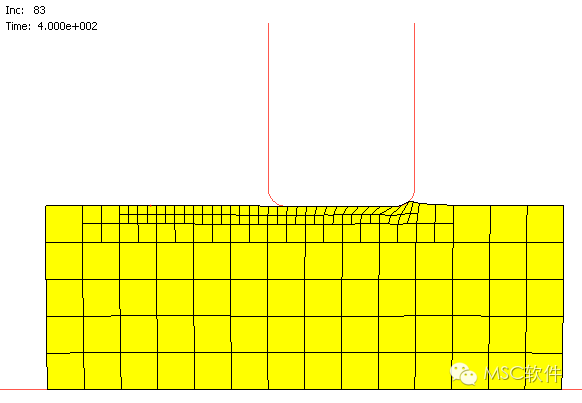

Marc 2016 新功能的图7


6.多物理场模拟

  • 热机耦合分析可以使结构分析和热分析的频率(或称时间步长)不同,因而可以大大提高分析效率。


7.焊接模拟

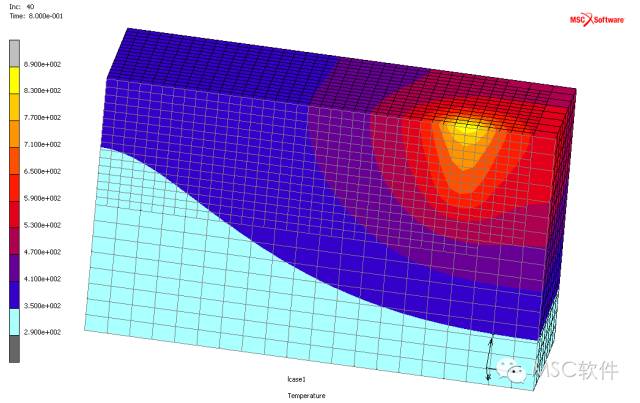

  • 新增了圆柱形状的热流分布作为焊接热源,便于激光焊接模拟。



8.工况参数--中止控制增强

  • 如果一个物体的温度低于或高于某阈值即该工况完成;
  • 如果总时间超过了某时间极限即该工况完成;
  • 重新定义时间步,使基于物体上力的中止行为更接近用户的要求。
