零基础入门:AUTO CAD图文教程之多边形命令Polygon

Polygon命令使用实例:

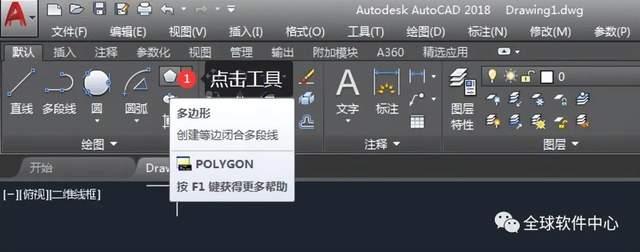

1、打开CAD2018软件,点击绘图面板上面的多边形工具,或是输入POLYGON命令,也可以输入简写POL命令进入。

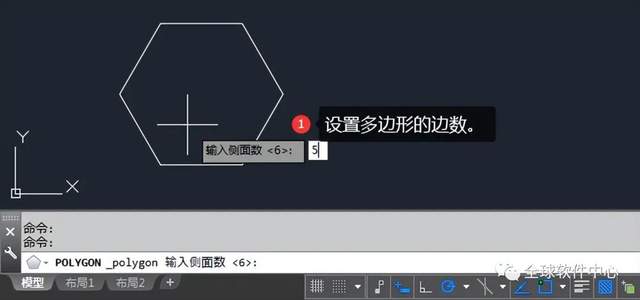

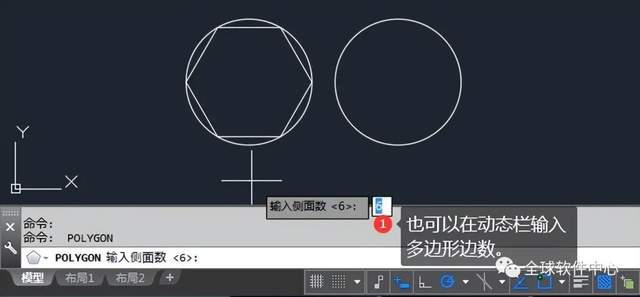

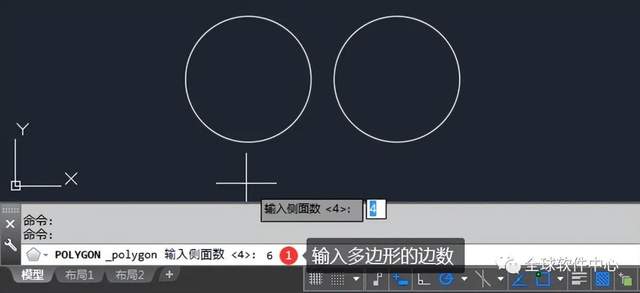

2、POLYGON输入侧面数。也就是多边形的边数。空格下一步。



3、POLYGON指定正多边形的中心点,可以捕捉圆心点为参考中心点。进入下一步。

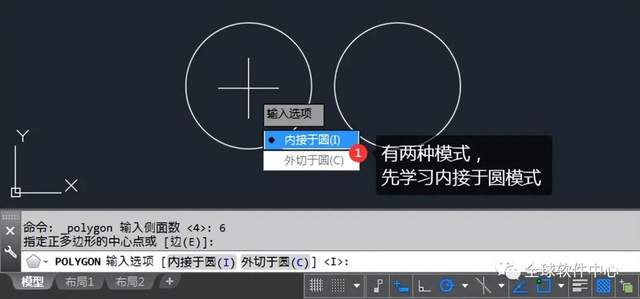

4、POLYGON输入选项。这里有内接于圆和外切于圆两种模式。选择内接于圆进入下一步。

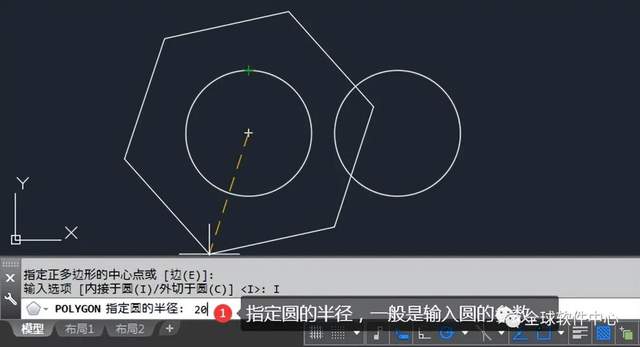

5、POLYGON指定圆的半径,内接于圆的圆半径。参数在这里以圆的半径20为参照。空格就完成了。



6、同样的方法,输入POLYGON命令,输入侧面数也为6。效果如下:

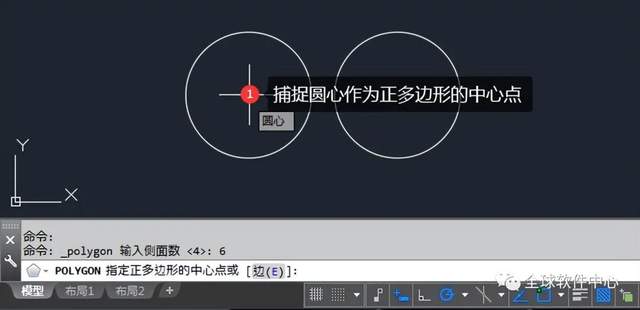

7、同样捕捉圆心作为多形边的中心点。进入下一步。

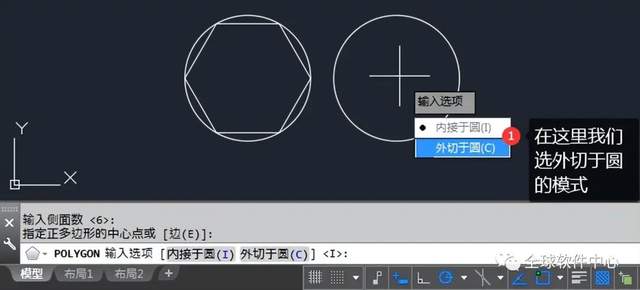

8、输入选项,这里选外切于圆为参考模式。也可以输入C空格进入下一步。

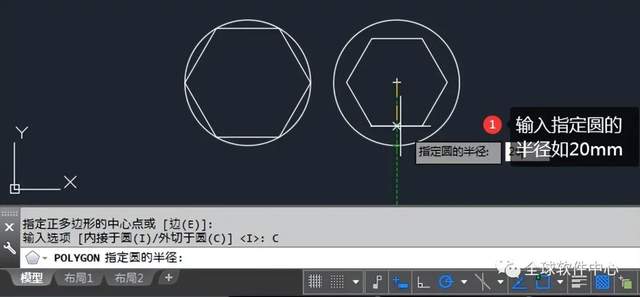

9、输入外切于圆的圆半径参数。如圆的半径20,空格进入下一步。

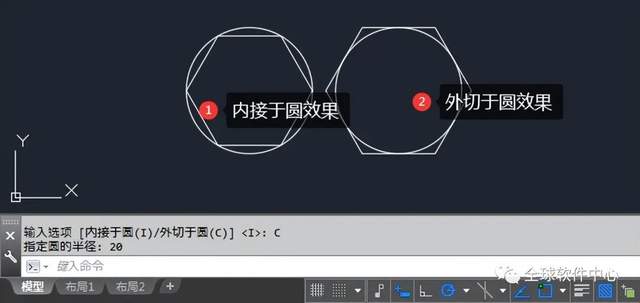

10、这样就能区别,内接于圆和外切于圆的效果了。



11、另一种来学习一下,设置多边形边数。

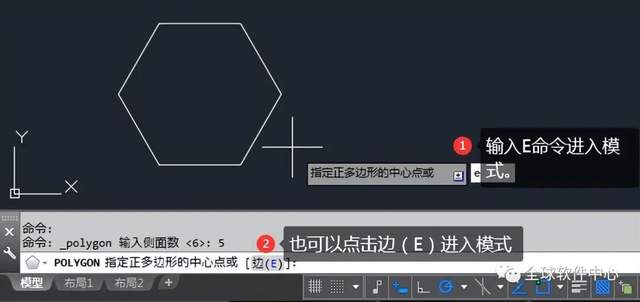

12、点击边(E)或是输入E进入以边绘制的模式。

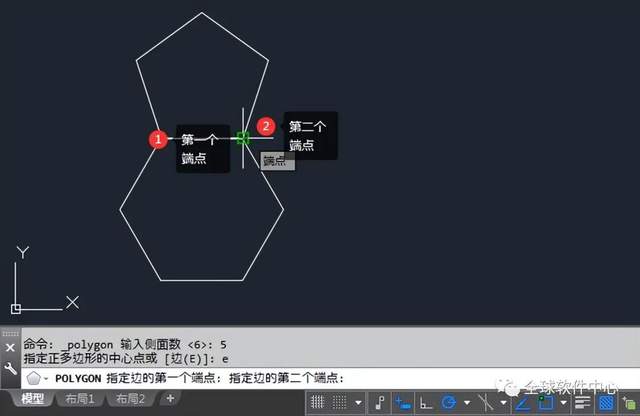

13、点击多边形的第一个端点与第二个端点。就可以完成了。

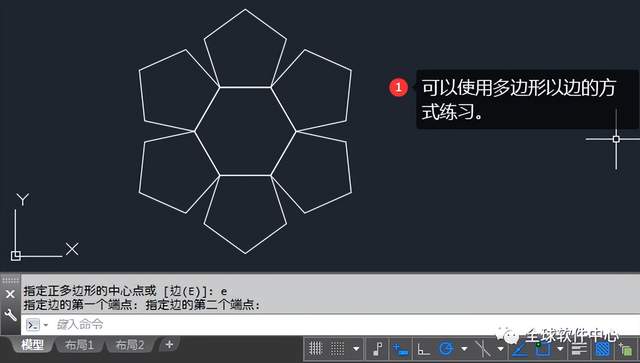

14、大家可以用这样的方法完成下面的图形。
