CAD绘图栏6个基础命令操作指南,新手入门从这里开始。

计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。今天对Auto CAD 2013中常用的工具进行简单的介绍,适用于初学者,一起来看看吧!

小编给大家介绍绘图栏前六个基础的命令。

方法/步骤

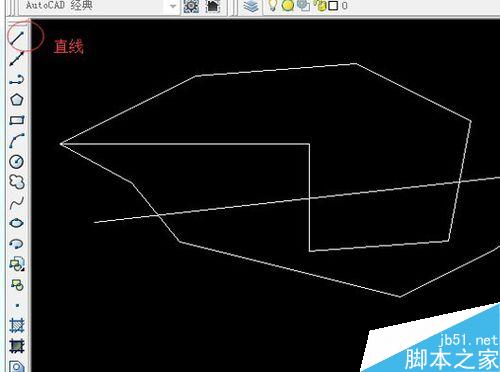

1、绘图栏上数下第一命令是——直线,快捷键L,不分大小写。直线命令是我们最常用的命令,也是绘图的基础中的基础。

CAD基础一绘图1

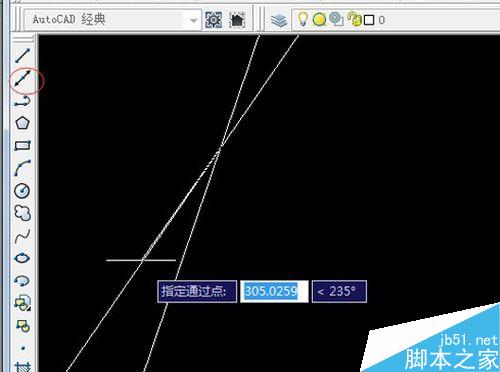

2、第二个命令是——构造线。快捷键XL,它是为下一步的复制,镜象等作为基准的直线,虚线不属于图的轮廓线,一般是作为图形某一点为中心的轴线。

CAD基础一绘图1

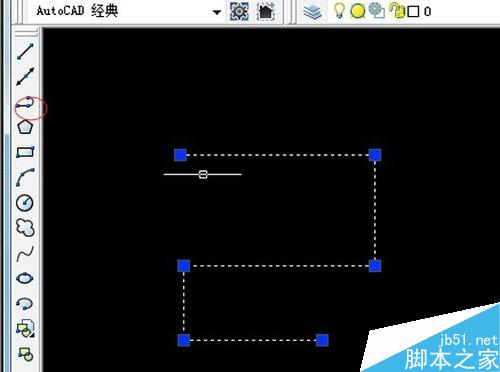

3、第三个命令是——多段线。快捷键PL,它由多条线段(可以是直线,也可以是弧线)组成一个整体的线段。如想选中该线段中的一部分,必须先将其分解。平常作图经常用到,就连做地形图时也需要它,所以是很重要的命令。

CAD基础一绘图1

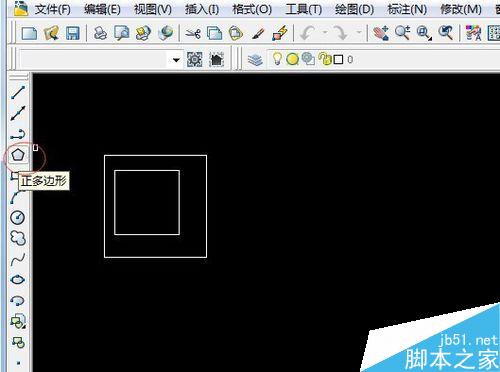

4、第四个命令是——正多边形。快捷键POL,顾名思义是可以绘制多边形,点击命令,输入边的数量,然后选择内切圆或者外切圆,就可以绘制了。

CAD基础一绘图1

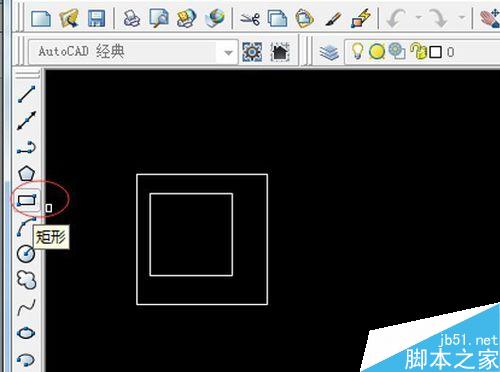

5、第五个命令是——矩形。快捷键REC,可以快速绘制出矩形宽,这个也是很常用的一个命令。

CAD基础一绘图1

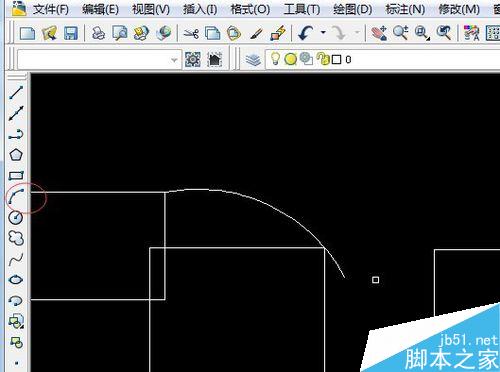

6、第六个命令是——圆弧。快捷键ARC,绘制圆弧命令可以快速画出弧线,示意门之类的地方很常用。

CAD基础一绘图1

以上就是CAD绘图栏前六个基础的命令介绍,希望这篇文章能对大家有所帮助!
