【AD18新手入门】从零开始制造自己的PCB

超详细AD18新手教程

你是否厌烦了洞洞板上焊电路的繁琐？是否总是被莫名其妙的噪声所困扰？快加入PCB的大家庭吧！从零开始DIY自己的PCB电路板，只需要一台电脑和一个电子人的大脑_(:3」∠❀)

软件简介： Altium Designer 是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统。这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件使电路设计的质量和效率大大提高。

使用AD绘制PCB电路板一般首先绘制电路原理图，根据原理图绘制PCB。

   本文使用的 AD版 本为Altium Design 18。

感谢：带我入门的Geng Hao ran 同学!

接下来让我们以一个减法器为例，从无到有制作一块PCB：

1.新建一个工程

打开AD，新建一个Project

   我们可以观察到在侧边栏里出现了一个新的Project.

2.绘制原理图

在工程里新建一个原理图文件


   打开原理图文件，开始绘制原理图。本文减法器采用了TI公司的OPA211运放。

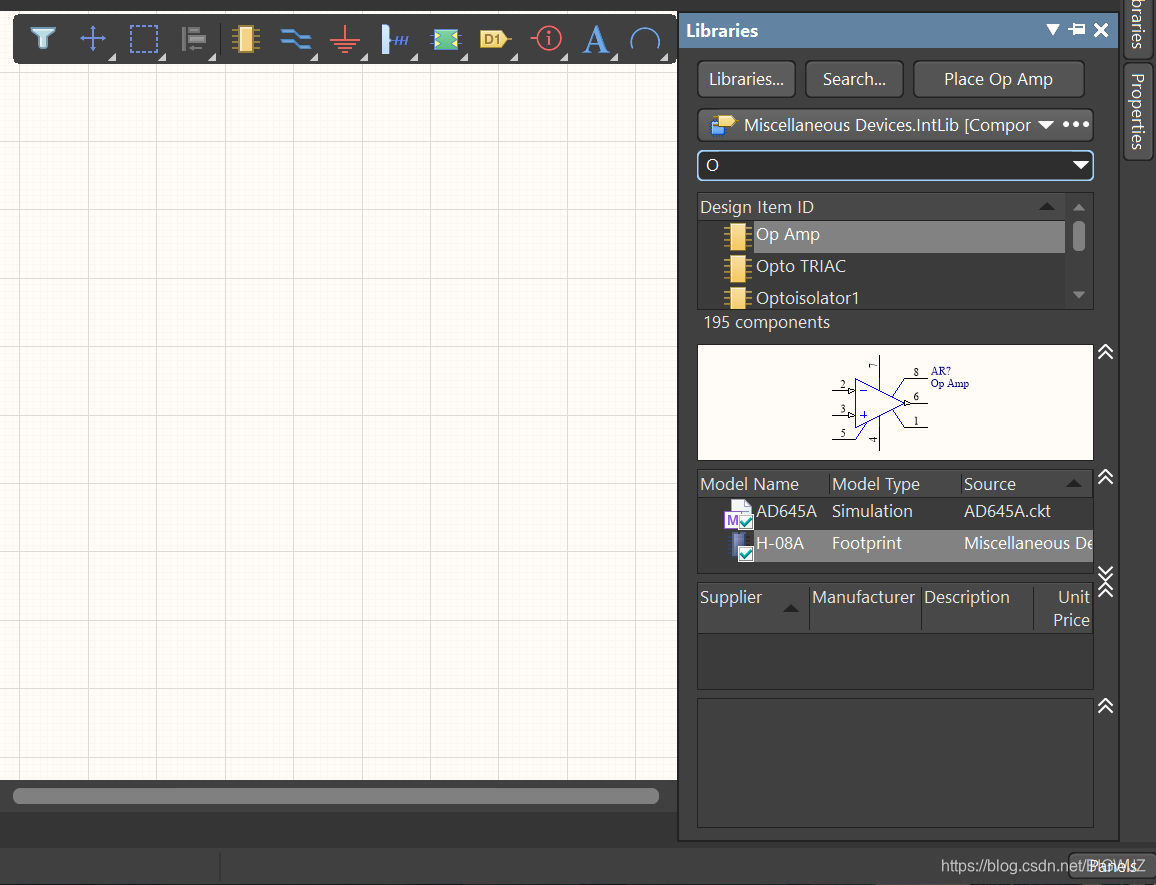

   AD的芯片 信息 都保存在库中。我们可以使用现成的库，也可以自己制作一个常用库。点击place part （即下图横栏第五个黄色芯片标志）可以打开Libraries侧边栏。

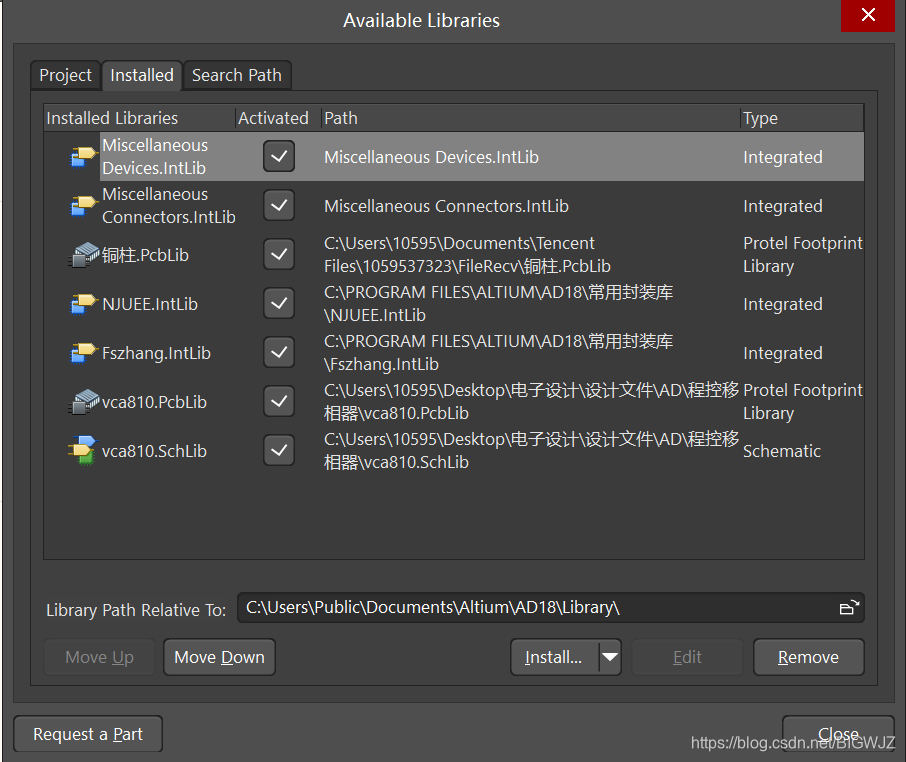

   如要安装库，点击下图中的左上角Libraries…，点击install…，找到自己库文件，即可安装。

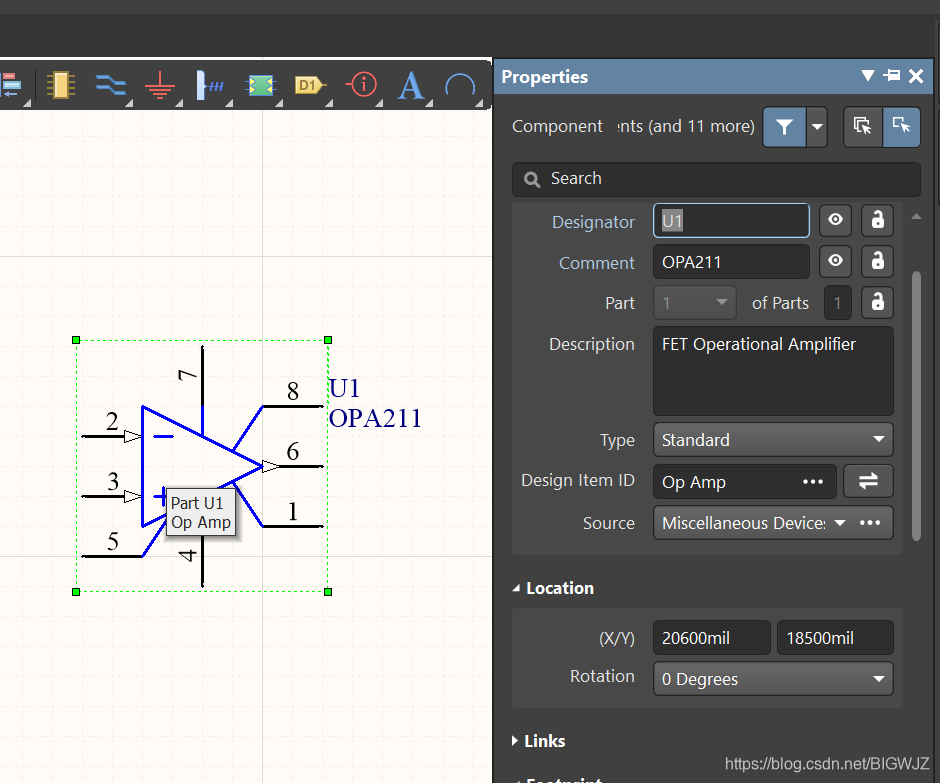

在libraries中找到通用运放Op Amp（OPA211与大多数OP系列运放引脚设置相同），双击 Op Amp 将其放置在原理图中。原理图中双击运放可以打开properties界面。在此侧边栏中修改运放的信息。此处修改为OPA 211.

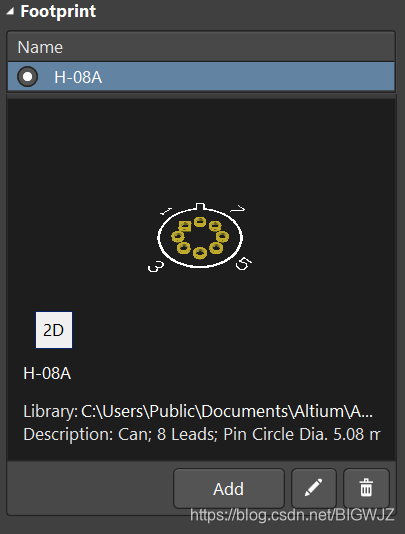

   下面要做的比较重要，即修改芯片的封装。在properties下向下滑动窗口，可以看到footprint选项，默认为H-08封装，点击Add旁边图形为一支笔的按钮（ edit  按钮），来编辑封装信息。

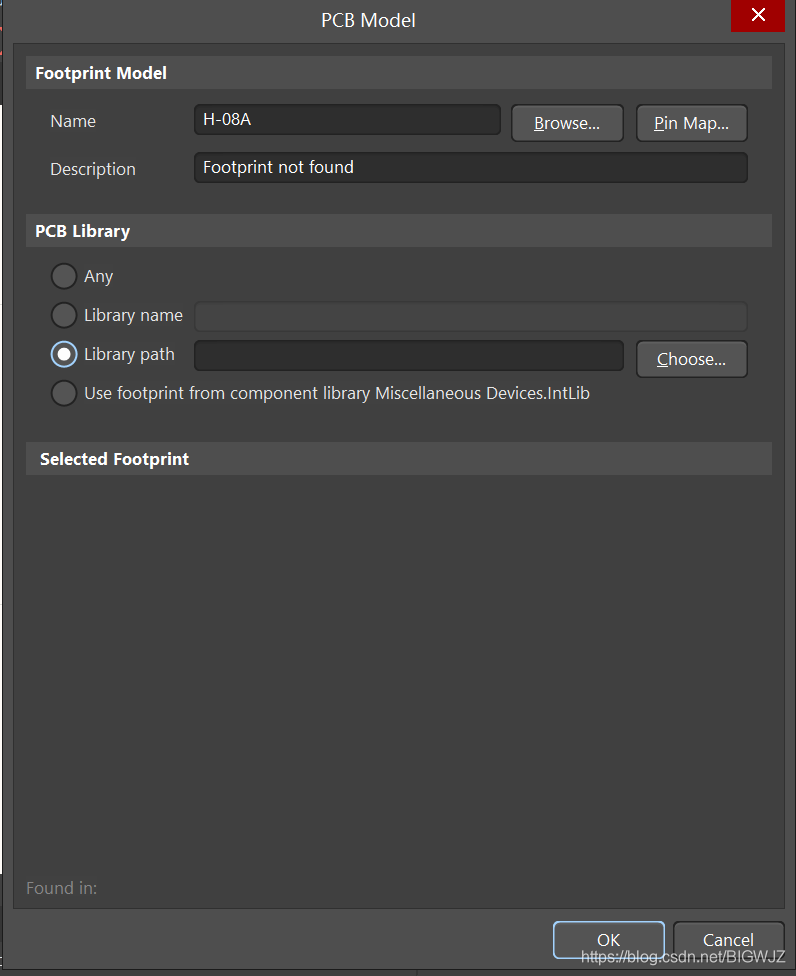

   出现如下弹窗，选择 Library   Path，点击Browse…

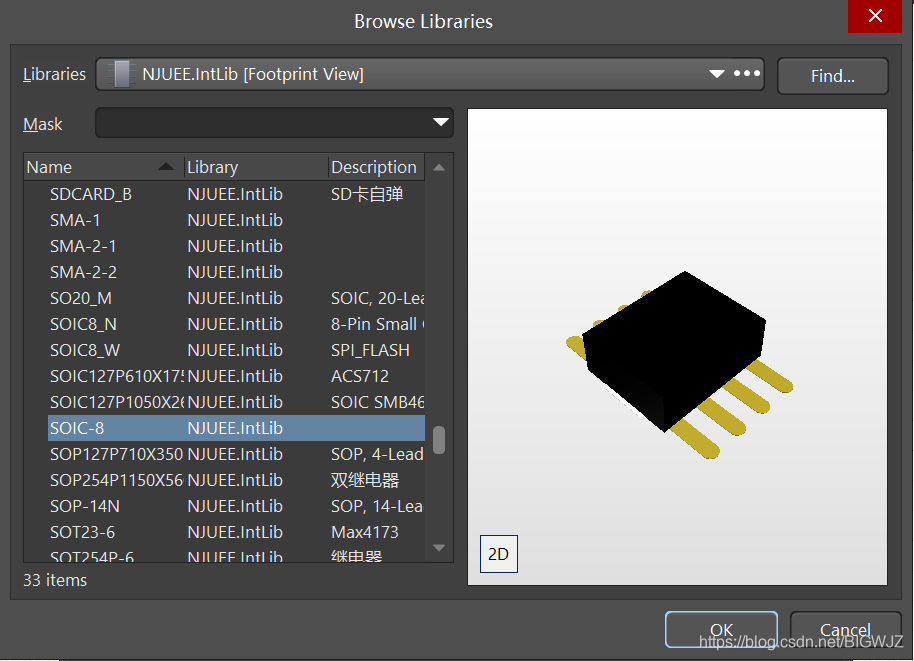

   点击之后将又会出现一个弹窗，可以让我们选择封装，我们选择常用的贴片封装SOIC-8,8脚贴片芯片。封装是根据芯片来选择的，常用的有SOIC和DIP，若是不常见的芯片，可以从官网（比如TI）上 下载  对应的封装文件。


   点击OK 回到上一个页面，再次点击OK。这时，我们已经改好芯片的封装了。
