该经验为大家分享一篇CAD的绘制方法。首先，CAD软件是一款计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作，是非常常用的二维软件。
本篇教程是使用cad2007版本，cad稳定的版本有2007、2008、2010等，版本越高，功能越强大，对电脑的要求配置越高。但是，CAD的定位是绘制二位图纸，并不需要过高的功能，所以，07、08、10版本能满足绝大部分人的要求。

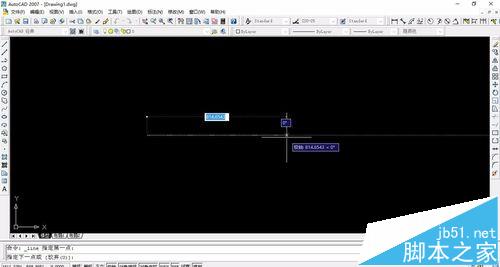

1、在CAD的界面中，其中有一列是绘制工具栏，里面的图标有直线、圆、图案填充等图标，以上三个均为常用的工具，是我们绘制基本图形的工具，比如直线，可以使用快捷键L，然后鼠标左键选择起点接着选择终点，当然，也可以输入距离，鼠标控制方向，得到一条直线。

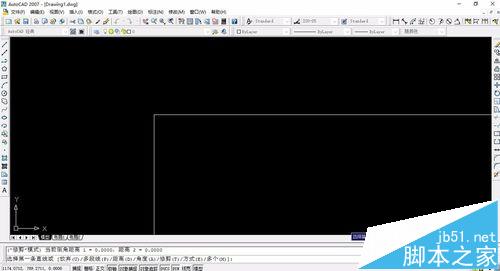

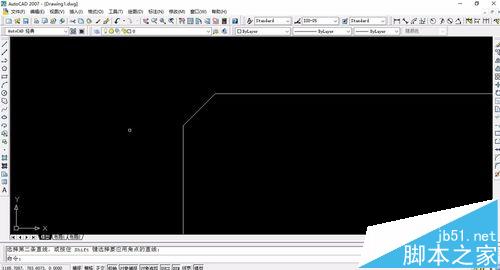

2、在CAD界面中，也会常用到修改工具栏，也就是对绘制图形的修改，那里可以有镜像、复制、倒角等工具，比如倒角，我们可以通过界面下面的提示，选择命令，输入大写字母对应命令，回车，再根据提示输入数据即可完成，其他命令使用方法一致，做到举一反三。

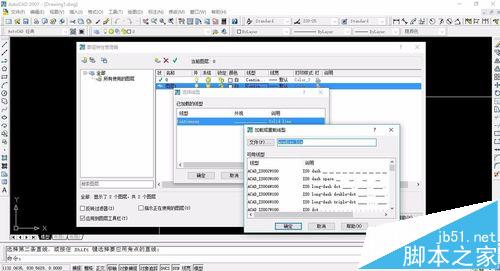

3、图层特性管理器，使用打开CAD首先设置的工具，绘制图纸，需要各种线性，比如粗实线、细实线、中心线、虚线等，通过新建，设置对应的线性和颜色，等到下次用到的线性选择该线就可以。

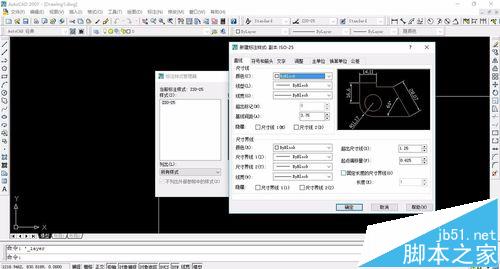

4、标注样式，图纸肯定是需要标注的，有时候标注的线性字体的大小并不符合我们的要求，或者标注的样式不符合我们的要求，就需要标注样式了。
5、还有图框，也就是图纸的边框，一般都有要求的，对零部件的一种说明。
