CAD随机多面体插件:圆柱试件3D设计

插件介绍

CAD随机多面体_圆柱试件3D插件可用于在AutoCAD软件内生成随机三维多面体及外侧圆柱体试件。插件可确保多面体之间不发生干涉,且多面体与外侧圆柱体试件之间保持适配关系,确保生成的模型导入有限元软件后几何合理有效。本插件主要可应用于三维混凝土细观模型、随机骨料、圆柱试件混凝土细观模拟等方面。

插件采用参数化建模的方式,可指定的参数有试件的尺寸、三种粒径范围、每种粒径的投放个数、多面体的面数等参数。

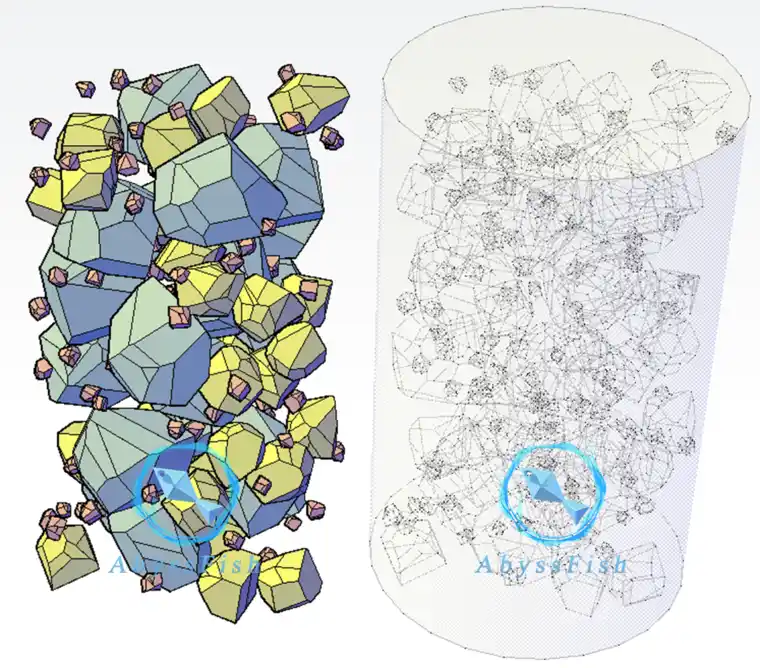

CAD随机多面体_圆柱试件3D插件的图1



插件以分图层的方式对模型中不同的粒径进行绘制,可方便导入有限元软件后进行材料赋值、网格划分等批量管理。

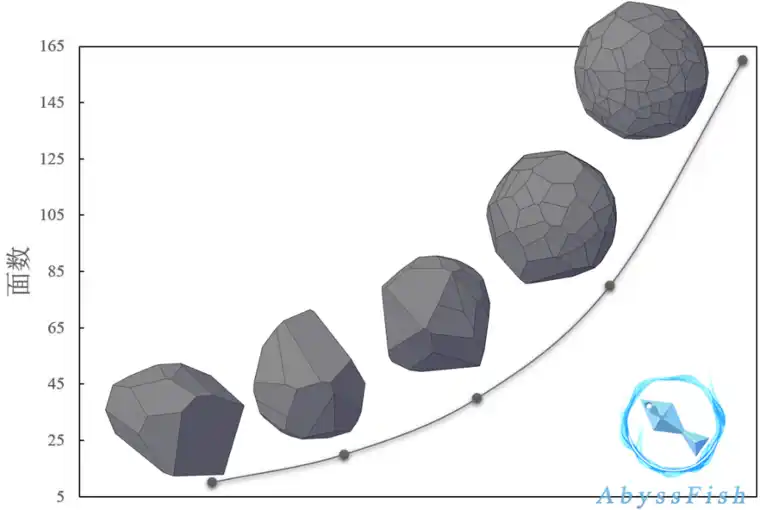

CAD随机多面体_圆柱试件3D插件的图2

插件可指定生成三种粒径分布范围,同时可控制每种粒径范围的多面体颗粒的个数,具有基本的颗粒粒径大小及集配控制功能。

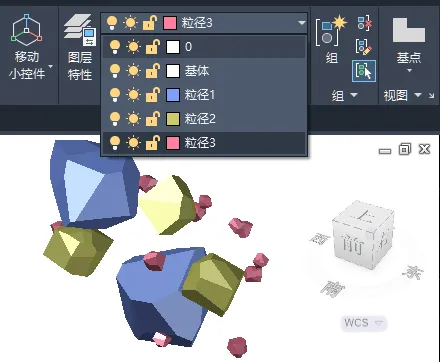

CAD随机多面体_圆柱试件3D插件的图3



插件可控制每种粒径范围内的多面体面数,实现不同类型的多面体骨料的投放。注意由于多面体的个别差异实际生成的面数与指定的面数可能会略有不同。

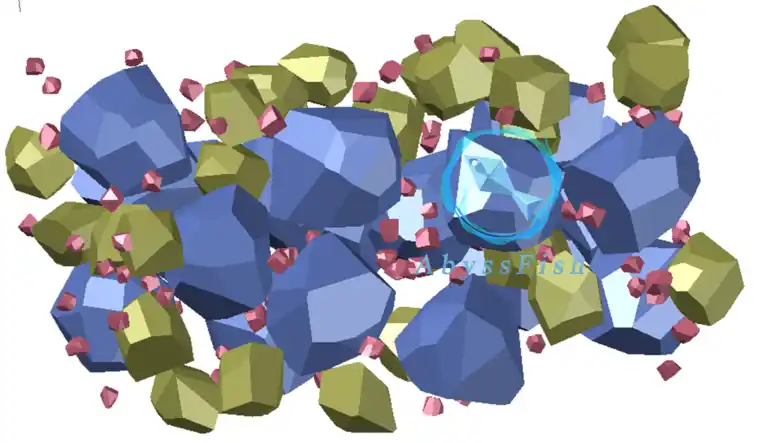

CAD随机多面体_圆柱试件3D插件的图4

插件执行严格的干涉的判别,使得多面体之间不存在干涉情况。与一般的球体相交判别程序不同,插件采用更为精准的凸多面体干涉判别程序,因此可达到更高的体积比。

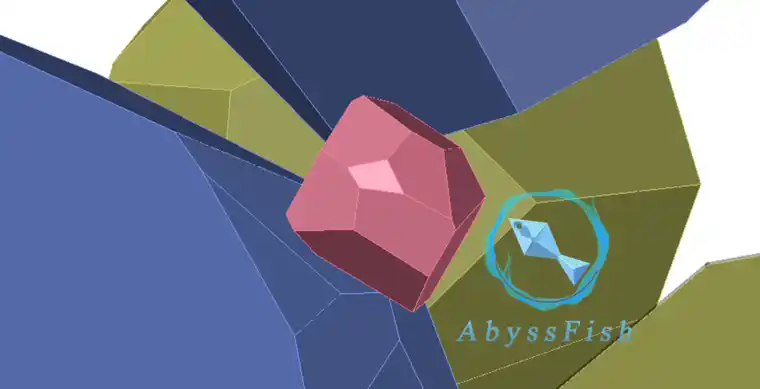

CAD随机多面体_圆柱试件3D插件的图5

插件可生成与多面体颗粒相适配的带孔洞的圆柱体基体,以实现更快速的模型构建。

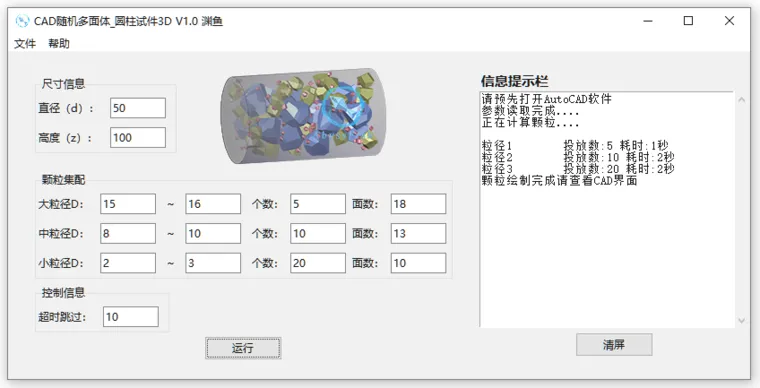

CAD随机多面体_圆柱试件3D插件的图6



说明提醒

插件需要注册,注册后可永久使用,版本更新不影响注册状态



CAD样图

在购买插件前可查看插件生成的CAD样图,并可尝试样图导入有限元软件,如无问题可购买,可提供模型导入技术支持。
