Pro/ENGINEER(Creo)中丝杆建模的详细步骤

首先摆在我们面前的是一根“丝杆”,那么在Proe/Creo中如何将其设计出来呢?首先我们观察一下零件的结构:

丝杆有螺纹特征

扳手部位是方头

两头外径大小不一样。

零件外观呈黑色


观察完零件特征后,那么我们共同来学习一下丝杆具体建模步骤:

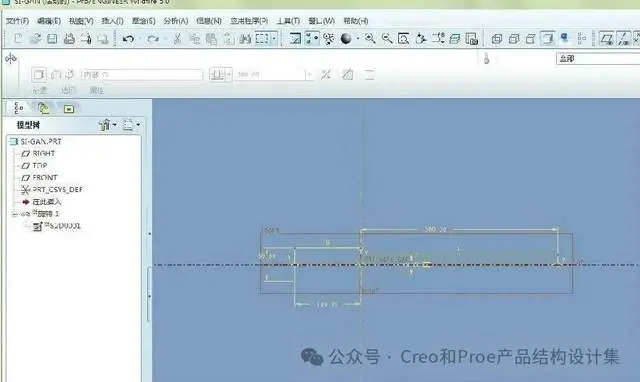

1.打开Proe或者Creo,在零件模块下新建一个:si-gan,点击插入菜单里的旋转命令,以front面为草绘面,草绘下图所示截面(注意中心线为几何中心线);

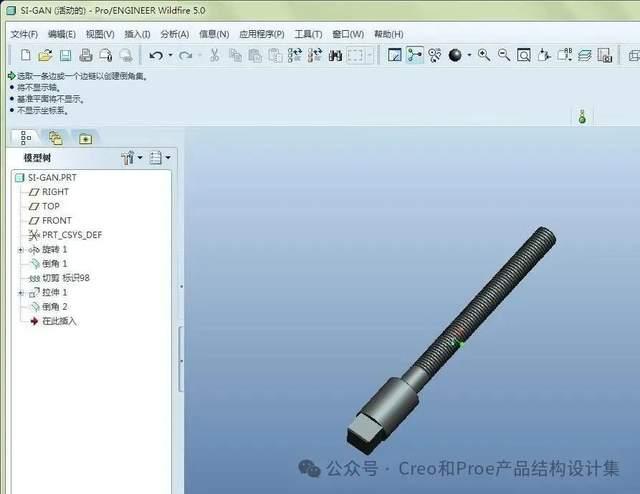

2.上步完成后的零件模型;并对丝杆杆端分别倒C2的边角;

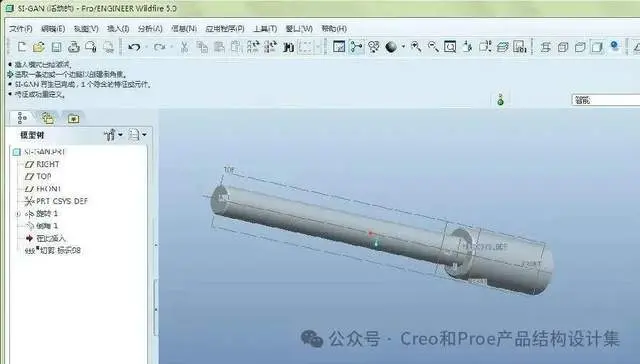

3.点击插入菜单里面的螺旋扫描--切口命令,选择FRONT面为草绘面,草绘下图所示扫描轨迹;

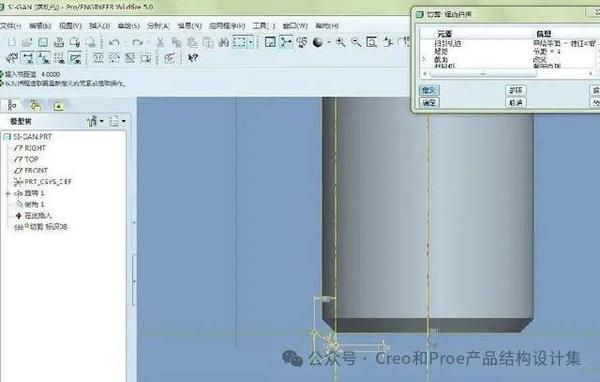

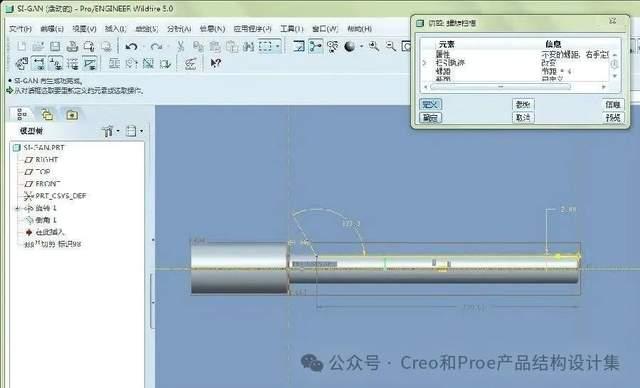

4.上步完成后打钩,输入截距4;并草绘下图所示的等腰梯形截面

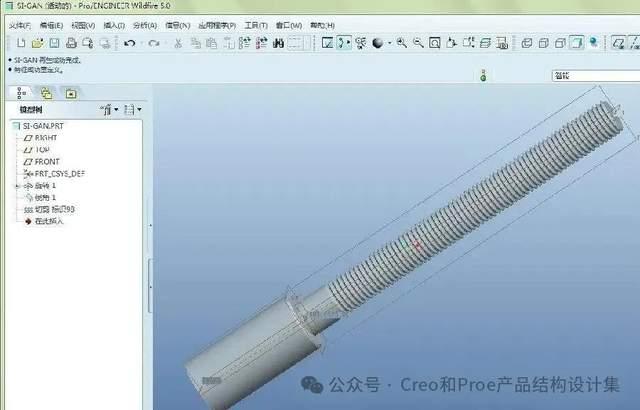

5.上步确定后的模型;

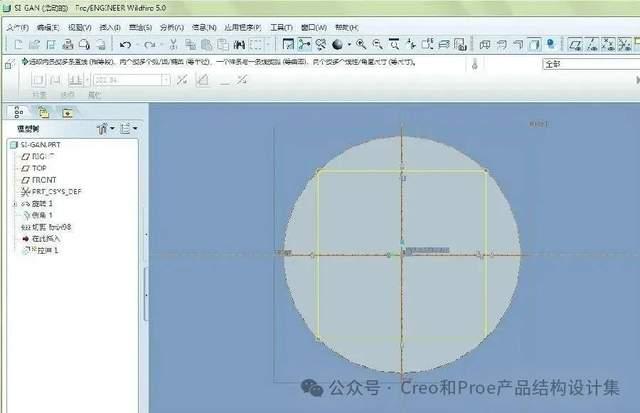

6.点击插入菜单里的拉伸命令里面的移除材料,以丝杆的大头的端面草绘下图所示的截面,完成后打钩确定;



7.给丝杆刷上黑色(热处理:淬火--发黑后的颜色)。
