Proe/Creo创建田螺的曲面建模教程：步骤详解

1，选模型下面基准里的图形命令，输入图形的名称RL， 如下图所示

2，进入草绘界面后，首选绘制水平与坚直的两条中心线，然后在两条中心线的交点位置放置一个坐标第，在绘制如下图所示的截面

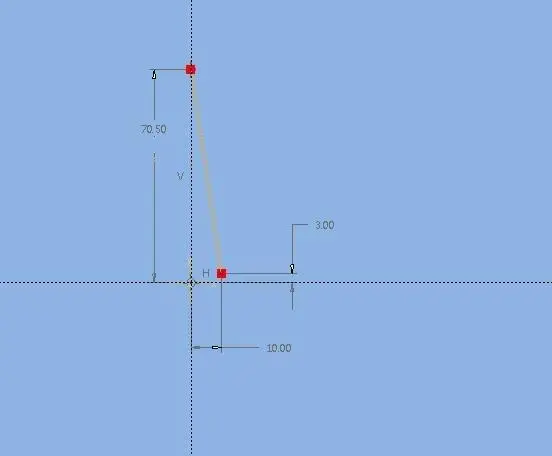

3，选螺旋扫描曲面，选FRONT平面为草绘基准平面创建扫描轨迹线，在交点位置放置一条坚直的中心线作为旋转轴如下图

4，完成轨迹线的绘制后退出草绘界面，在按草绘图标进草绘界面，绘制如下图所示的截面，并写出关系工，如下图所示

5，完成截面绘制后退出草绘界，然后设置可变节距的大小和位置参数，如图中箭头所指
