Proe/Creo吹风机曲面建模教程

1. 新建文件,命名为1,草绘,设置FRONT为草绘面,RIGHT面为右参照,绘制第一条曲线如下




  2.再进行草绘,选择先前的草绘面,进入草绘,如下图




  3.选择两条曲线的端点建立基准面DTM1




  4.选择DTM1作为草绘面,FRONT面作为右参照,进入绘制如下




  5.退出草绘,建立第二个基准面DTM2,还是选择端点建立




  6.选取DTM2作为草绘面,进入绘制第二个圆




  7.建立点PNT0

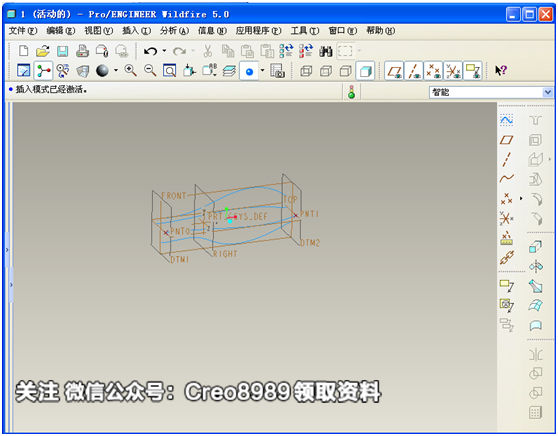

  8.建立点PNT1




  9.选择TOP面作为草绘面,进入草绘,绘制第五条曲线,尺寸如下




  10.镜像刚才的曲线

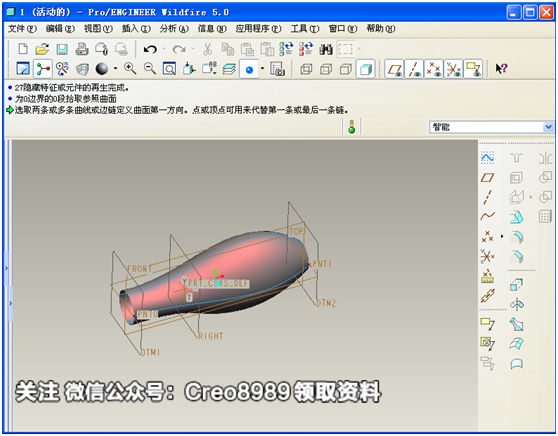

  11.进行边界混合,结果如下




  12.选择FRONT面作为草绘面,进入绘制把手曲线,尺寸如下图




  13.扫描混合,第一个截面为下图




  14.第二个截面为下图




  15.合并曲面

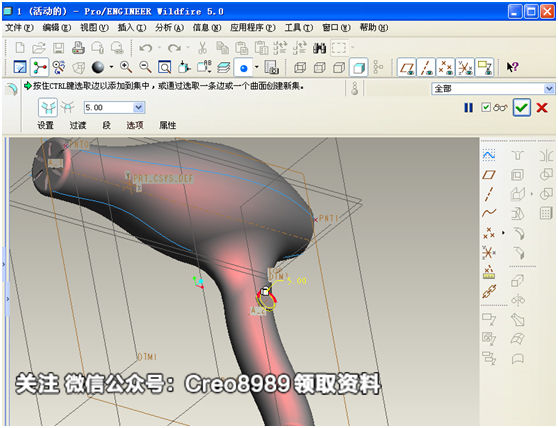

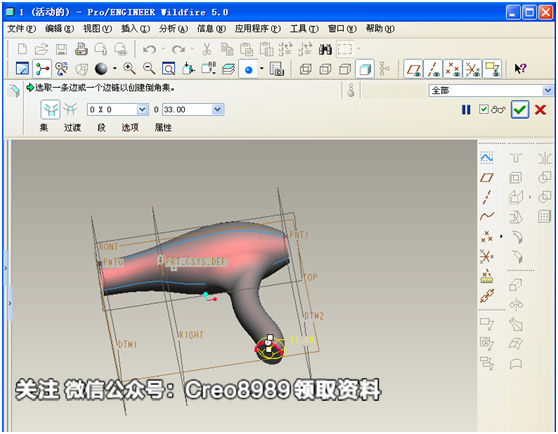

  16.倒角




  17.填充端头的面


18.填充后面


19.合并面,再进行倒角

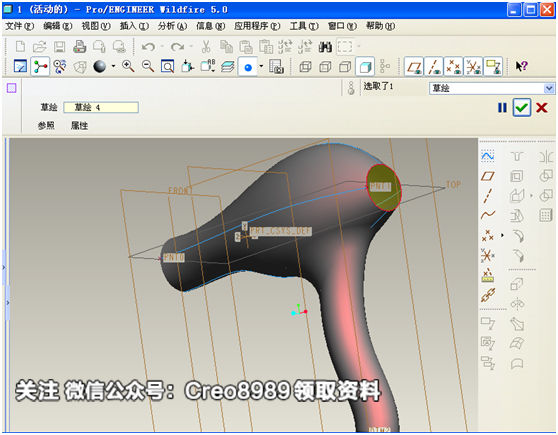

  20.选择前端面进行绘制草图




  21退出阵列选择轴




  22.后端面倒角




  23.加厚曲面





  24.选择FRONT面草绘




  25.退出,拉伸




  26.倒角


27.最终结果
