【教学】ProE/Creo PS5手柄建模步骤

建模成果展示




建模步骤

01

先将PS5游戏手柄小平面特征模型数据导入窗口



02

参考数据用相交指令构建如图空间曲线




03

再次用相交曲线沿轮廓创建两条空间曲线




04

在重新造型中用基准与小平面特征创建横截相交曲线




05

参考重新造型的相交曲线重新绘制三条横截曲线及一条竖向曲线




06

用已经构建的空间曲线用“边界混合”指令创建曲面




07

再次用重新造型中用基准与小平面特征创建相交曲线




08

参考小平面特征构建下图中的多条空间曲线为构面做准备




09

用边界混合分别构建曲面合成为一个整体




10

将空间曲线向下偏移




11

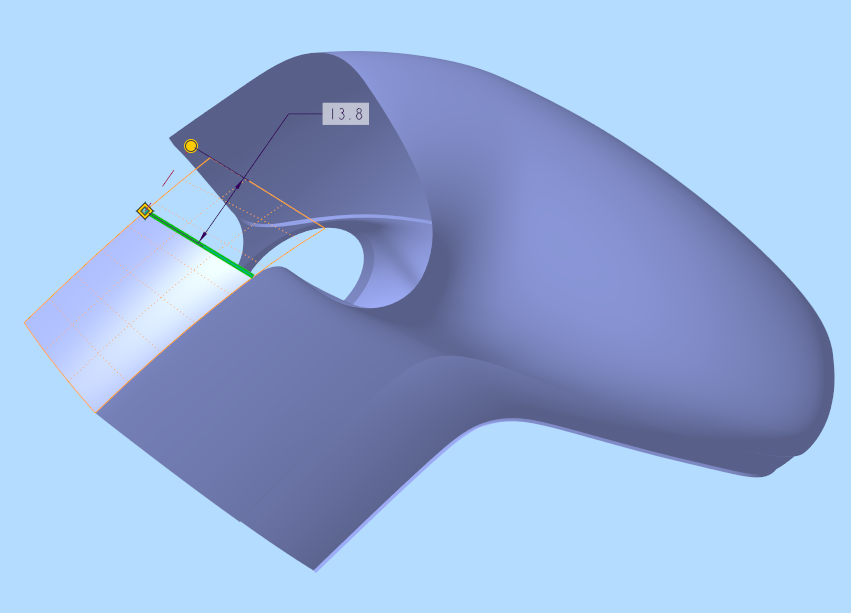

用扫描指令将两条空间曲线扫描出曲面连接




12

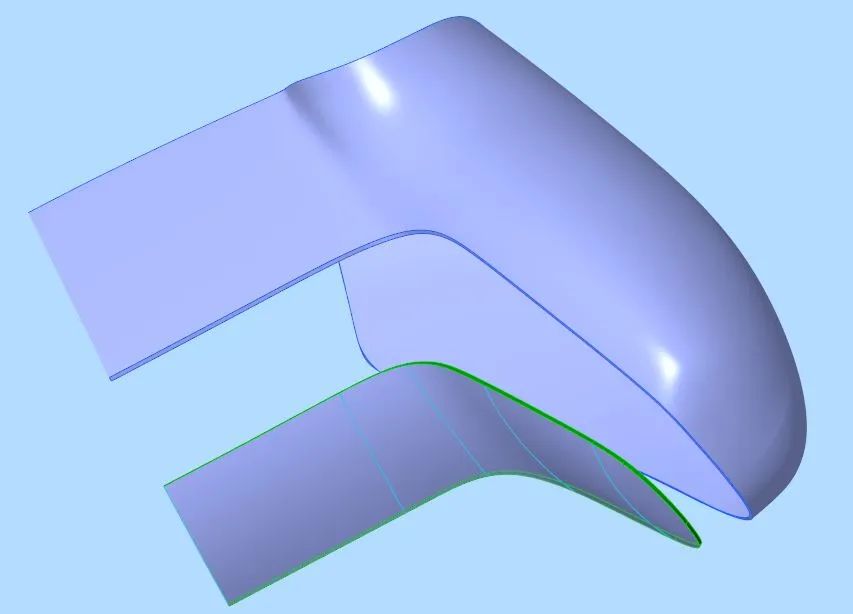

用边界混合构建下方凹面轮廓曲面




13

用样式曲线参考小平面特征描绘如图所示空间曲线




14

参考小平面特征在空间曲线上搭建横截曲线




15

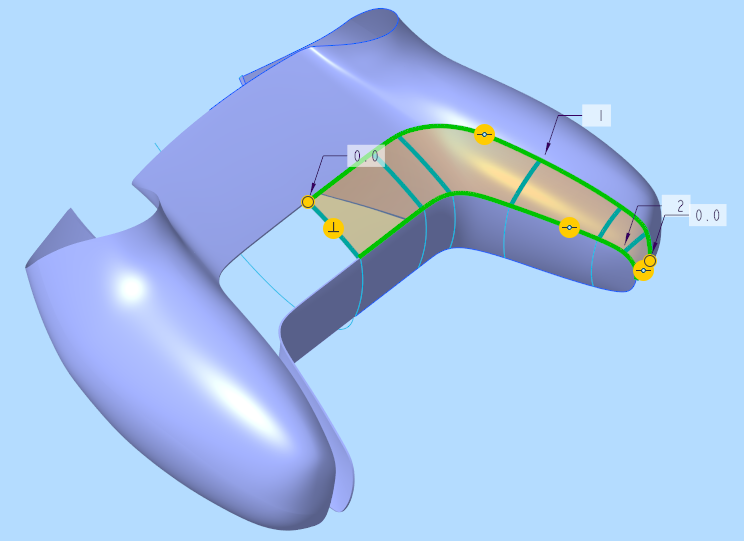

用边界混合构建曲面




16

将上步构建的曲面向内偏移0.6MM为创建凹面构建空间曲线,再次用边界混合构建内凹曲面




17

将已生成的空间曲面镜像到另一边




18

再次参考小平面特征草绘多条横截空间曲线




19

用边界混合指令构建曲面,注意对称位置设置垂直关系




20

参考小平面特征草绘空间曲线为构顶面做准备




21

用边界混合构建顶部曲面,对称位置曲面关系设置垂直




22

参考小平面特征草绘横截曲线,并用边界混合构建曲面




23

参考小平面特征用旋转指令构建旋钮顶部曲面




24

用拉伸剪切将顶面修剪弧形切口,为构建过渡曲面做准备




25

参考小平面特征依次创建两个曲面之间的过渡曲面




26

参考小平面特征依次创建两个曲面之间的过渡曲面




27

参考小平面特征搭建空间曲线并通过边界混合构建曲面




28

再次参考小平面特征搭建空间曲线并通过边界混合构建曲面




29

在样式里用五边曲线构建曲面,注意曲面的位置关系




30

再次用样式里用五边曲线构建曲面,注意曲面的位置关系




31

参考小平面特征草绘轮廓曲线投影到曲面上对曲面进行修剪




32

根据小平面特征创建四条空间曲线,并用边界混合构建曲面




33

将上步构建的空间曲线延伸




34

参考小平面特征草绘曲线并投影到延伸曲面上




35

用投影在曲面上的曲线修剪曲面




36

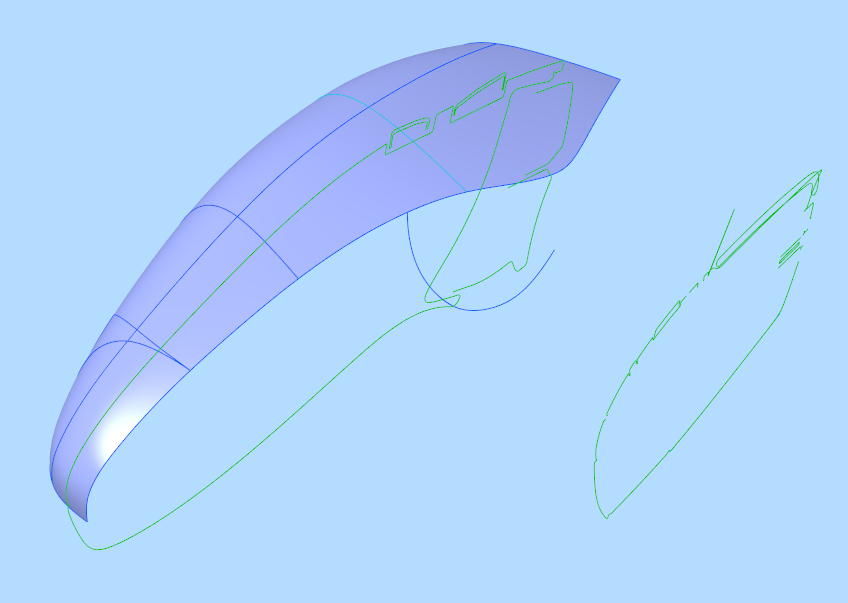

参考小平面特征用样式自由曲线描绘空间曲线




37

在端面两条空间曲线之间创建多条横截曲线




38

用边界混合创建端面曲面




39

参考小平面轮廓用样式曲线混接空间曲线



40

参考小平面轮廓草绘按钮凹面空间曲线




41

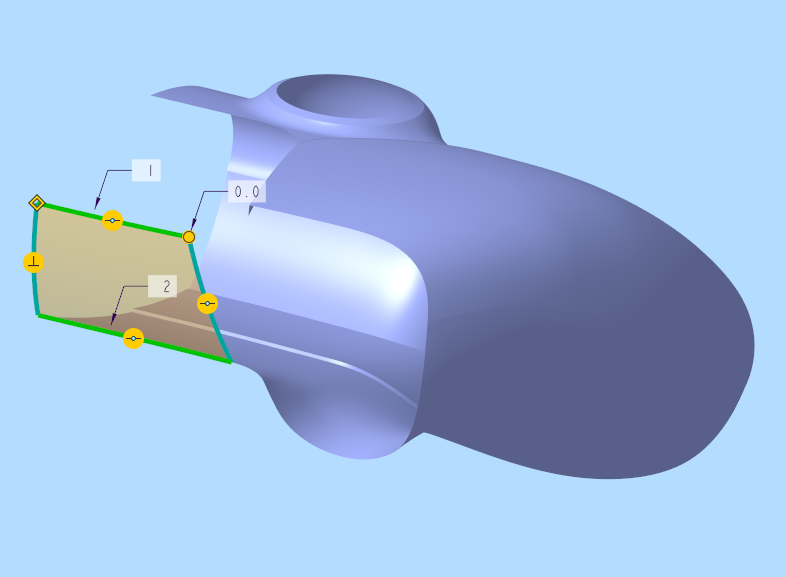

用搭建好的空间轮廓曲线构建曲面




42

参考小平面特征在曲面上构建曲线并对其修剪



43

参考小平面拉伸出平面台阶并修剪




44

在两曲面之间搭建三条横截空间曲线




45

用搭建好的轮廓曲线用边界混合创建曲面




46

参考小平面造型搭建好的空间轮廓曲线



47

参考小平面造型搭建好的空间轮廓曲线




48

将构建好的一半手柄曲面整体镜像到另一边,并合并为一个完成曲面封闭体




49

将曲面实体化得到完整实体造型




50

其余扣细节部分参考小平面特征逐一完成如图
