产品

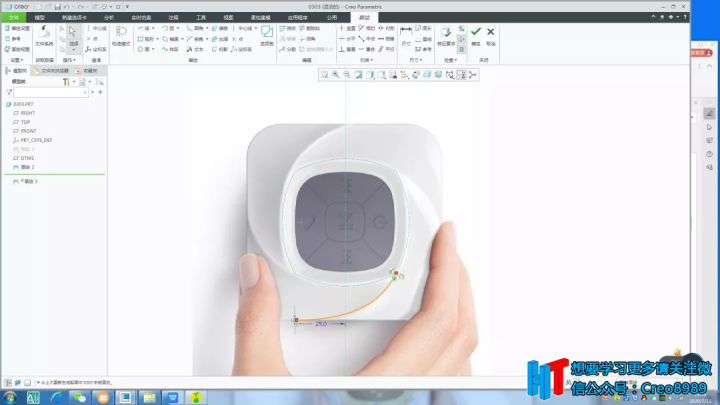

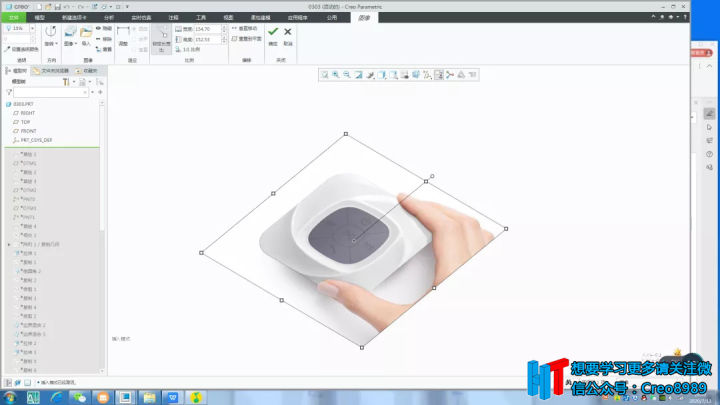

01、单击视图-模型显示-图像，将图片导入界面，设定产品长宽为100MM。

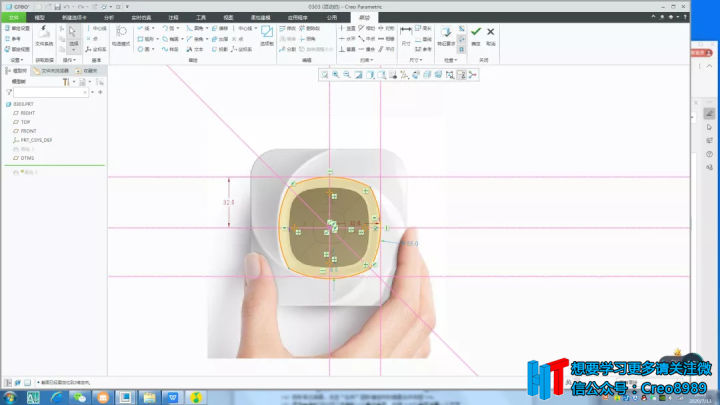

02、参考产品图草绘中间四边曲线。

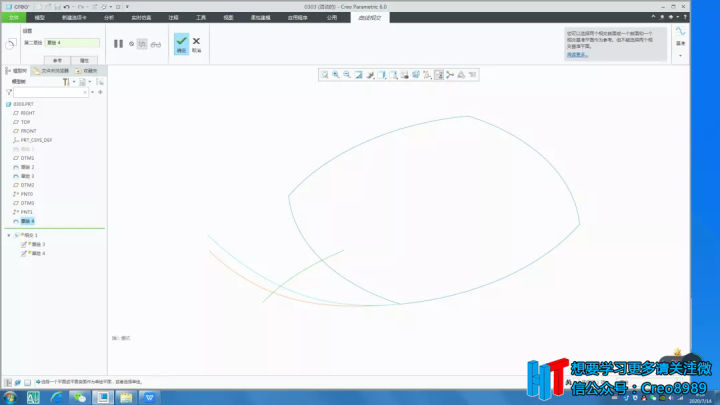

03、沿曲线延长线草绘轮廓曲线，约束曲线相切。
04、在侧面按照产品趋势描绘曲线，在通过相交得到新的空间曲线。

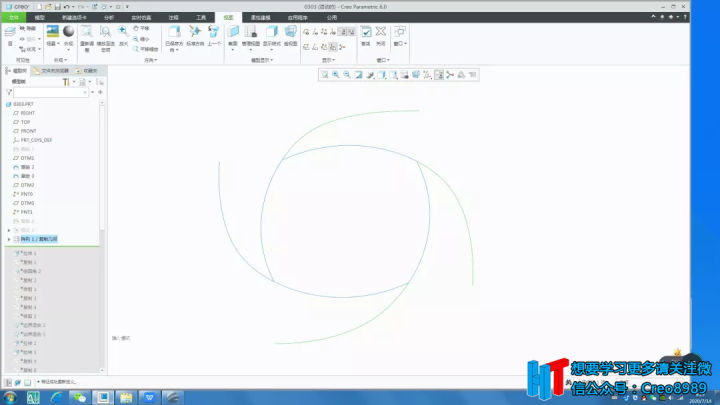

05、将相交曲线通过中心阵列4PCS均匀分布。
福利免费领取：
干货，全套设计学习资料免费领取！

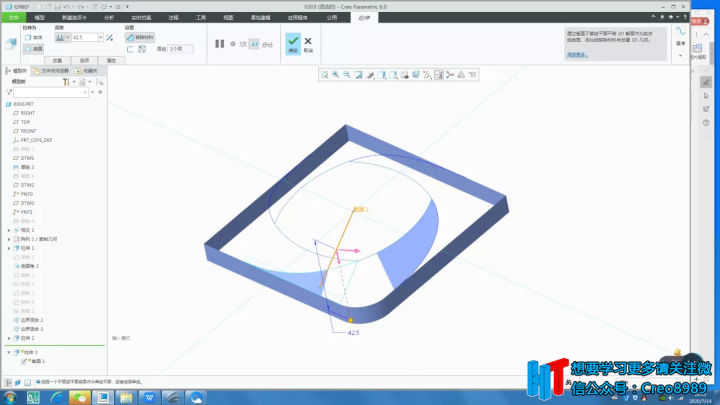

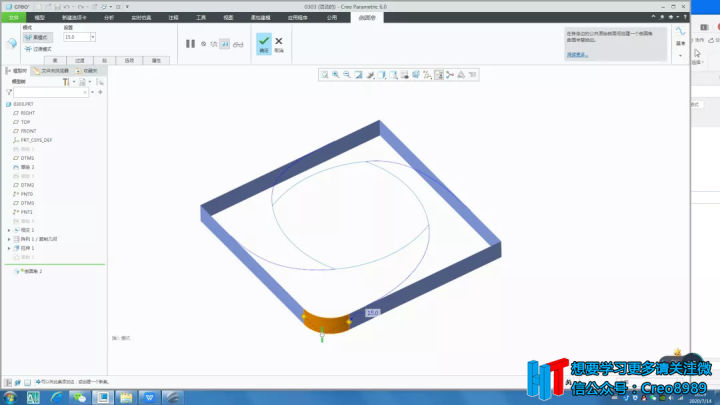

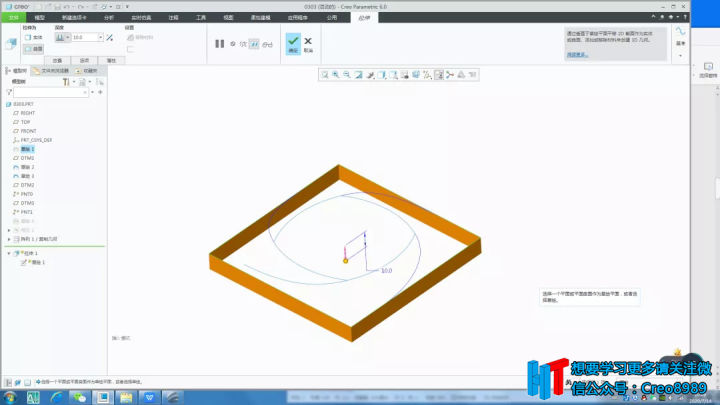

06、用“拉伸”指令将侧面轮廓进行拉伸。
07、参照产品图对拉伸曲面进行倒角。

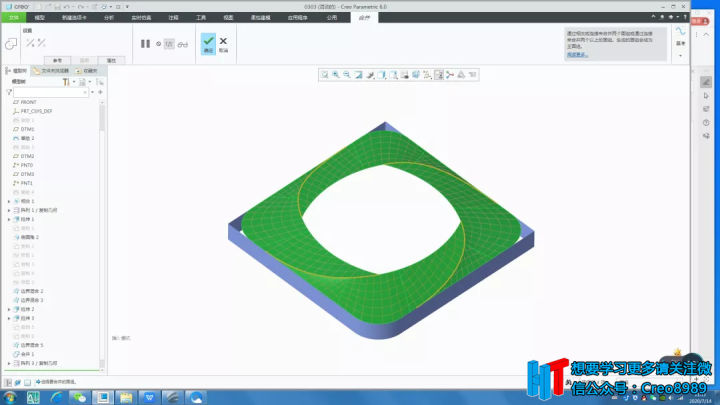

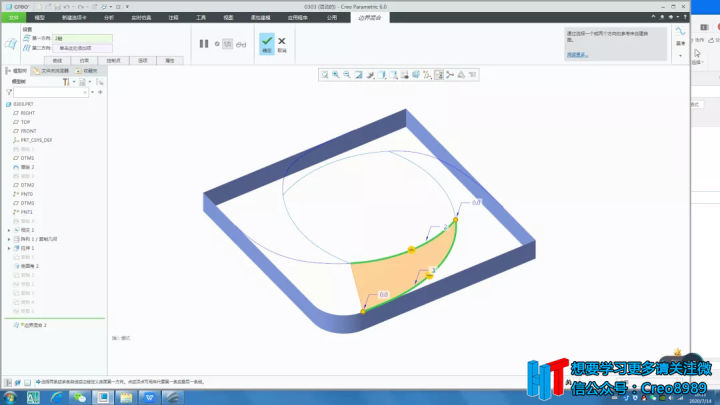

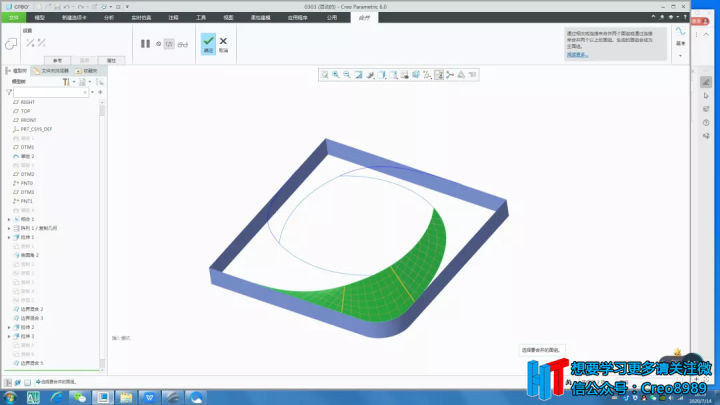

08、用“边界混合”选择两条空间曲线生面。

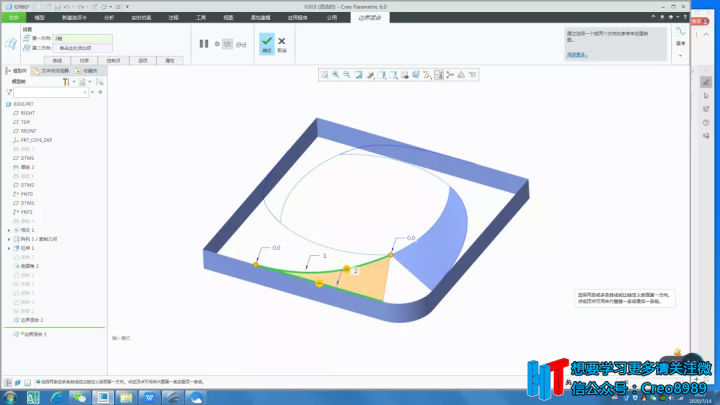

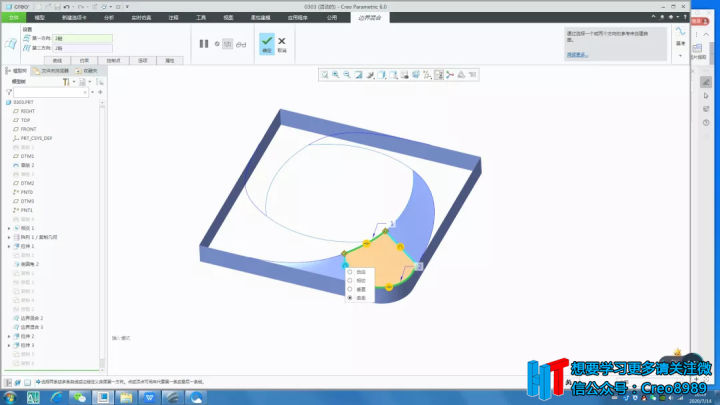

09、再次用“边界混合”选择两条空间曲线生面。
10、用拉伸将曲面做修剪，使中间过渡曲面更加顺畅。

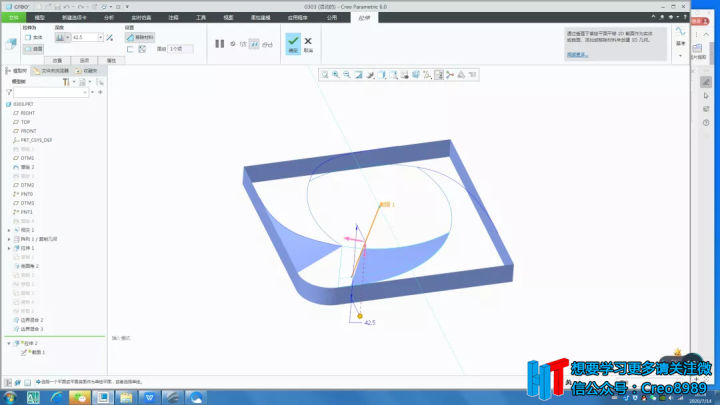

11、单击“拉伸”指令另一边的曲面进行拉伸剪切。
12、用“边界混合”指令将构建中间曲面，约束相交曲面曲率连接。
13、用曲面合并将三个混合曲面合并成一个整体。

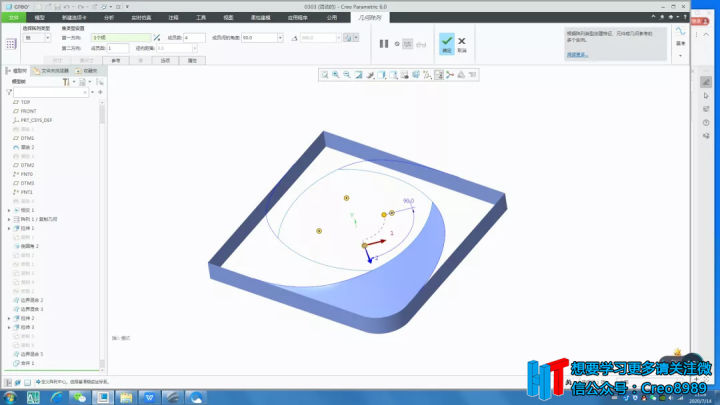

14、将合并的曲面均匀阵列4PCS。
15、将阵列的曲面合并成一个整体。
16、用到圆角指令将其它直角进行倒角。

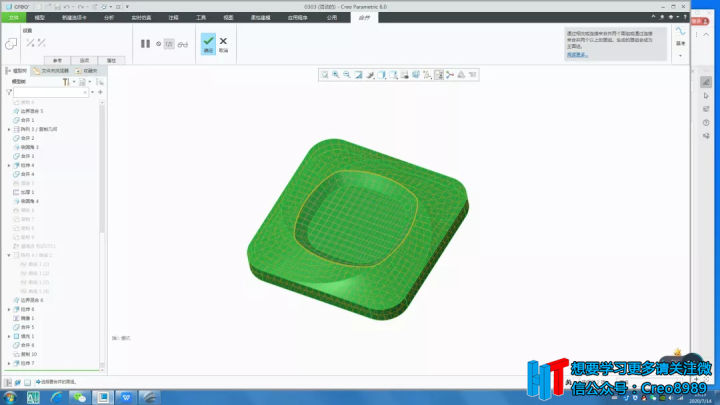

17、在底面拉伸平面并用合并曲面将曲面合并为整体。

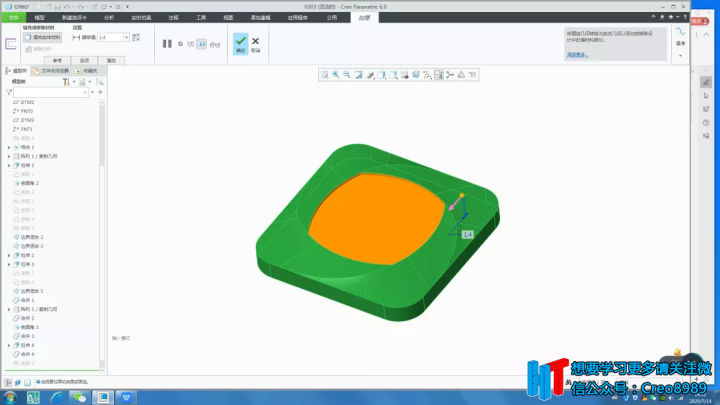

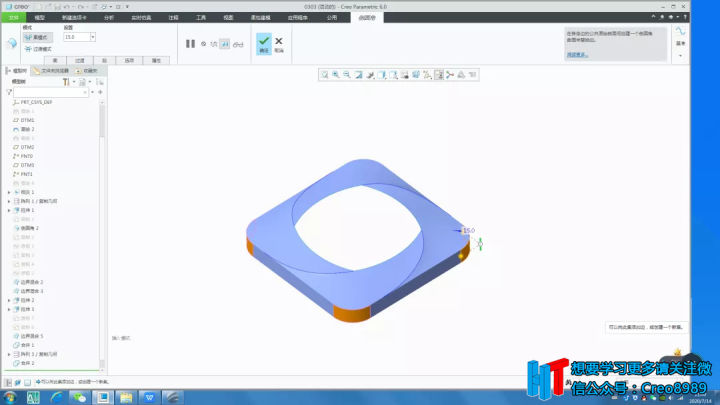

18、将合并曲面加厚成实体壁厚。

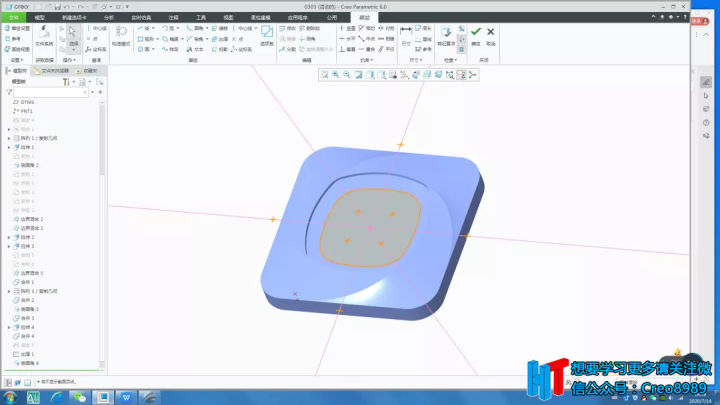

19、参考产品图绘制中间按钮轮廓曲线。
福利免费领取：
干货，全套设计学习资料免费领取！
20、创建点、线、并阵列四条过渡曲线。
21、“边界混合”将曲线构建出造型曲面。

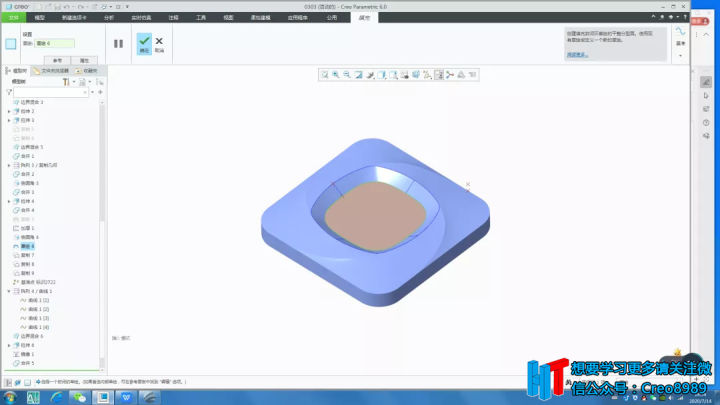

22、用“填充”指令将按钮轮廓曲线填充为曲面。

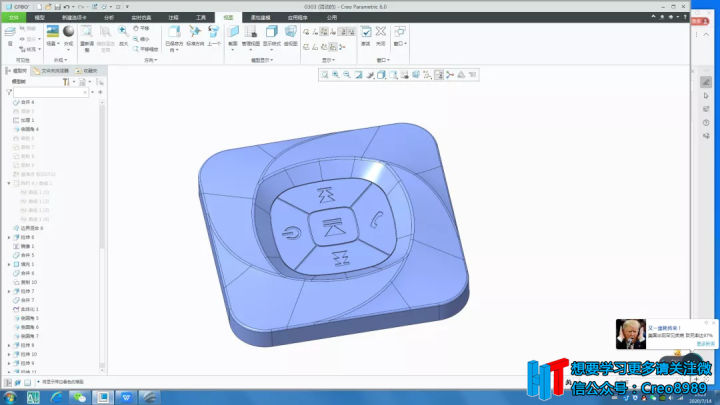

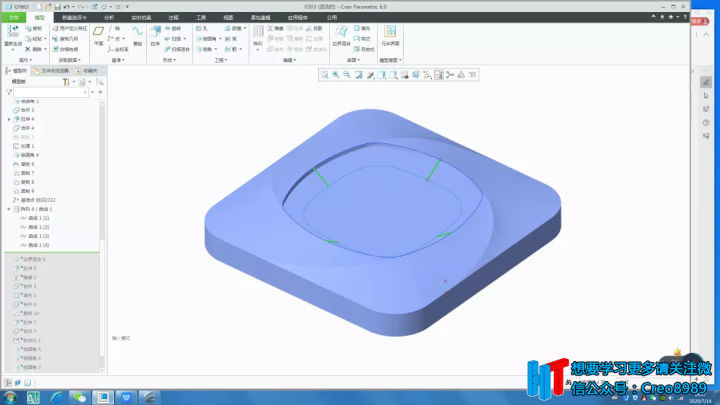

23、点击确认，单击“视图”设置材料为塑料即可得到完整产品。
24、参考产品图对轮廓进行倒角，用拉伸剪切将按钮标示剪切。
