利用外部数据在Proe/Creo中创建人体模型

方法：

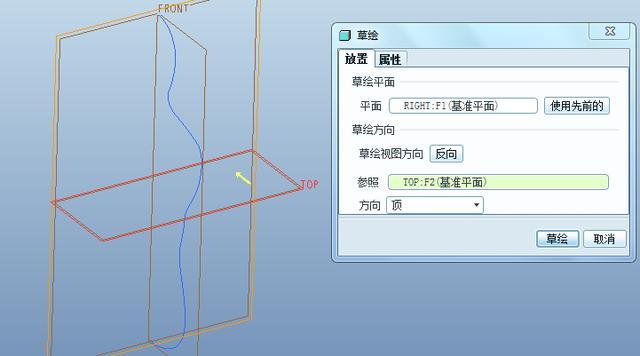

1.点击【草绘】，选择TOP平面作为草绘平面，任意绘制一段样条曲线。

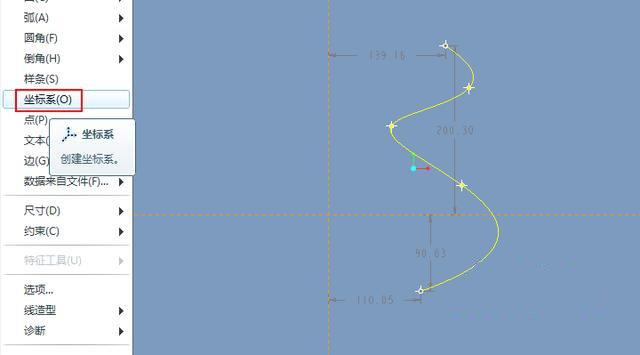

2.点击【草绘】-【坐标系】，在坐标原点处放置一个坐标系，如下图所示。

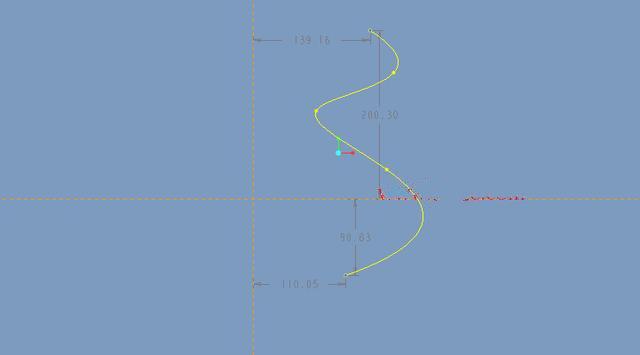

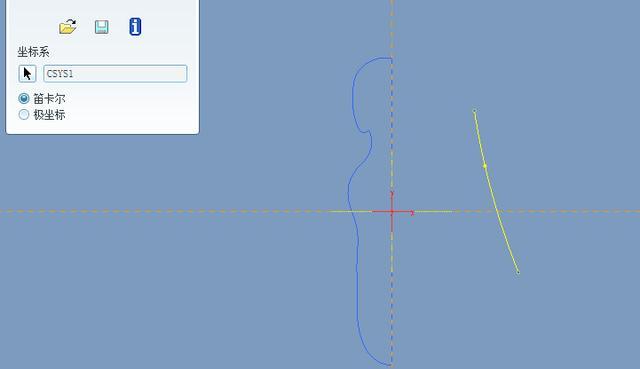

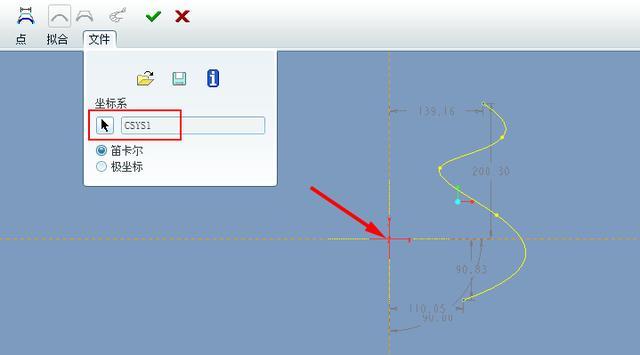

双击已经绘制的样条曲线会弹出下面所示的控制面板。点击【文件】，选择上一步的坐标系作为局部坐标系，点击“打开”按钮图标，将我们的坐标系文件导入进来。

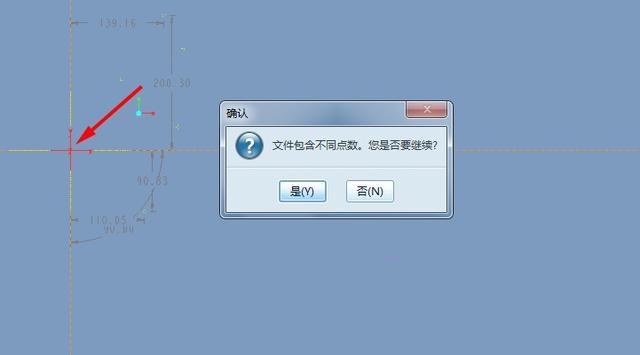

由于开始的样条曲线是任意绘制的，与我们导入的文件的点数不同，所以会有下图所示的窗口。点击是。

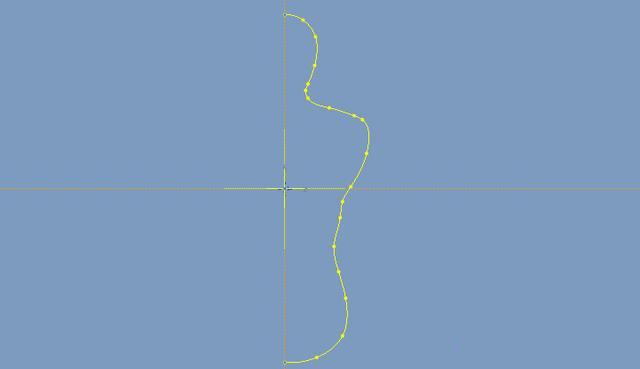

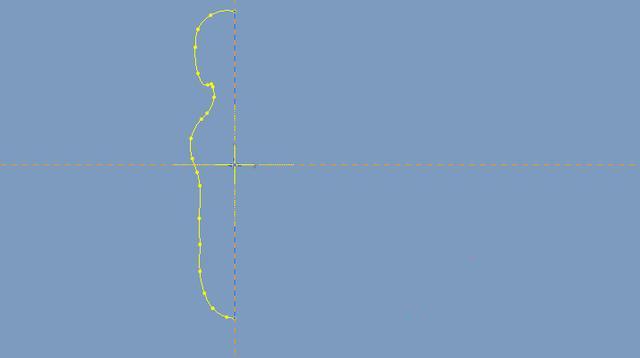

此时我们可以看到样条曲线以及变成下图。

3.上面我们只绘制了人体的正面，我们还需要绘制人体侧面的草绘。选择FRONT平面作为草绘平面。

采用第二步的方法导入人体的侧面数据。

4.再次在FRONT平面创建草绘，再次导入第三个人体的侧面数据。

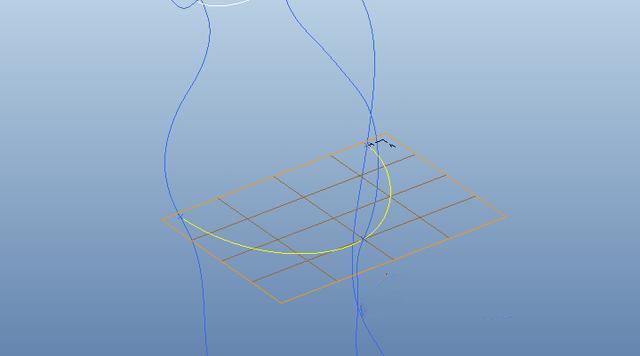

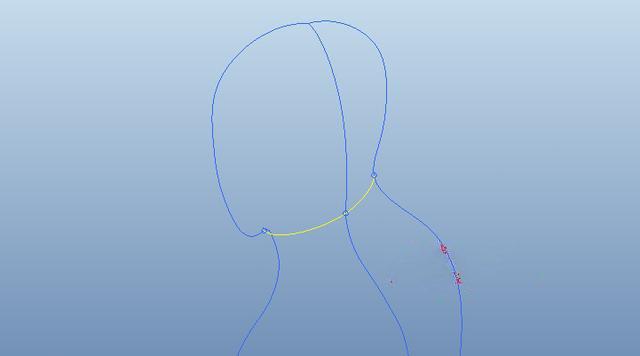

5.点击【造型】，进入造型环境。点击【造型】-【捕捉】，捕捉已经创建的三个曲线创建下图所示的曲线并设置曲线的首末约束为法向。

再次创建一个曲线。

6.退出造型环境。

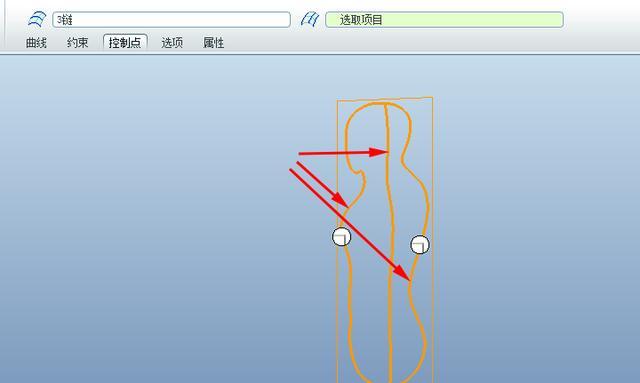

7.点击【边界混合】，按照下图所示的三个箭头所指定的曲线作为第一方向的链，边界条件均设置为垂直。

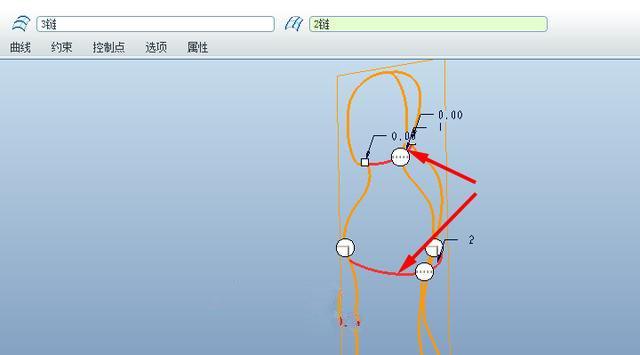

激活第二方向，选择下图所示的两个曲线作为第二方向的链。

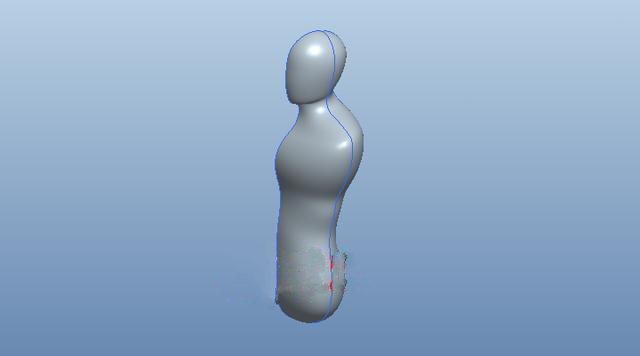

完成。

8.镜像。

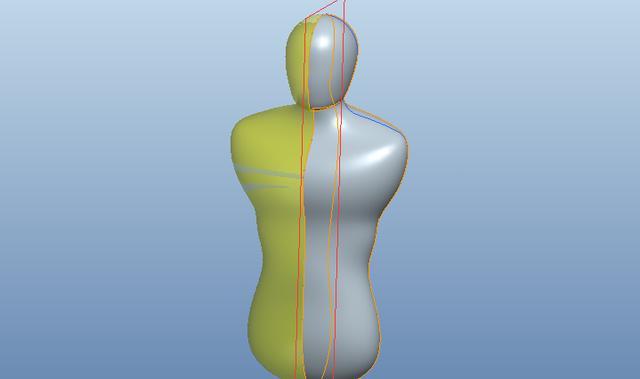

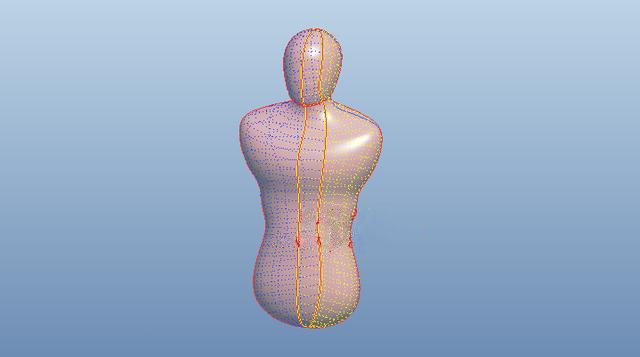

9.将边界混合曲面和镜像曲面进行合并并实体化。

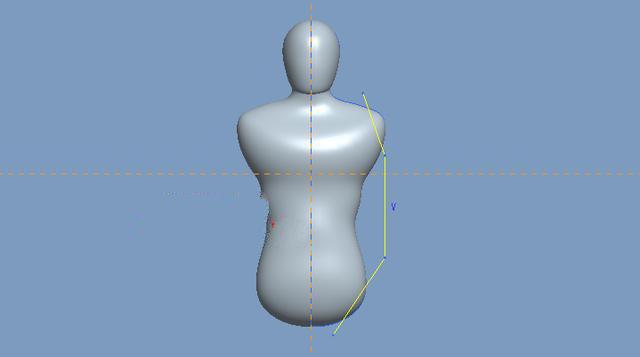

10.点击【拉伸】，类型选择曲面，绘制如下图所示的草绘将草绘的右侧的实体进行切除。

切除完成。

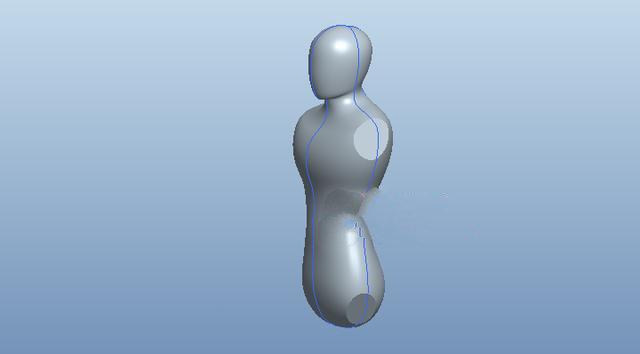

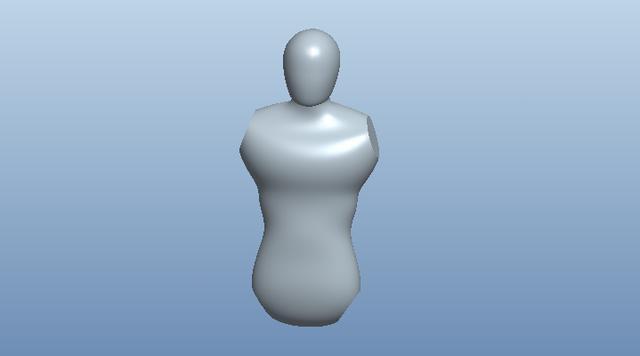

镜像完成。
