Proe/Creo软件中创建活动扳手的建模教程

阅读数 12
点赞 0
article_banner

最终结果如下图：

Proe/Creo创建活动扳手的图1

方法：

1.新建组件。

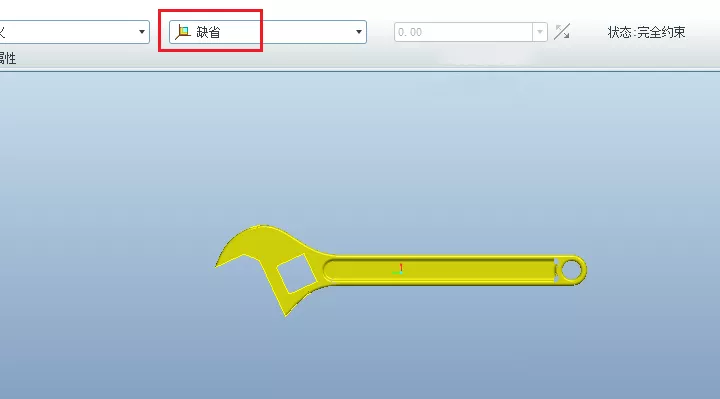

2.添加第一个零件，以缺省的方式进行放置。

Proe/Creo创建活动扳手的图2

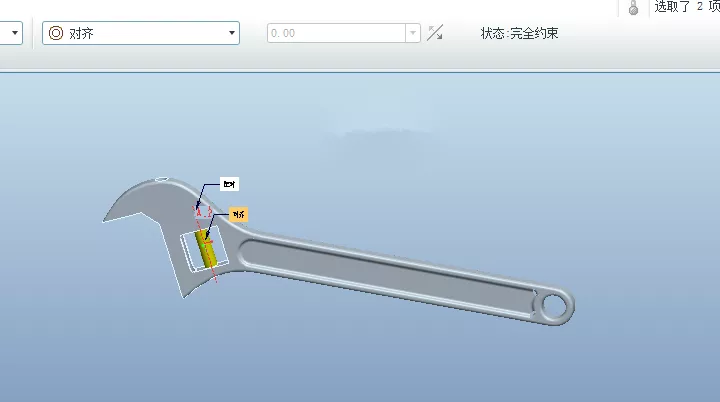

3.添加第二个零件，使该零件与第一个零件进行轴对齐和端面对齐。

Proe/Creo创建活动扳手的图3

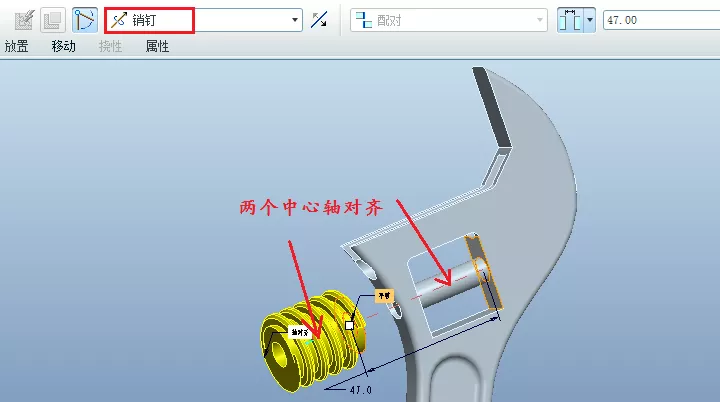

4.添加第三个零件。选择【销钉连接】，将这个零件轴线与第二个零件的轴对齐。

Proe/Creo创建活动扳手的图4

Proe/Creo创建活动扳手的图5

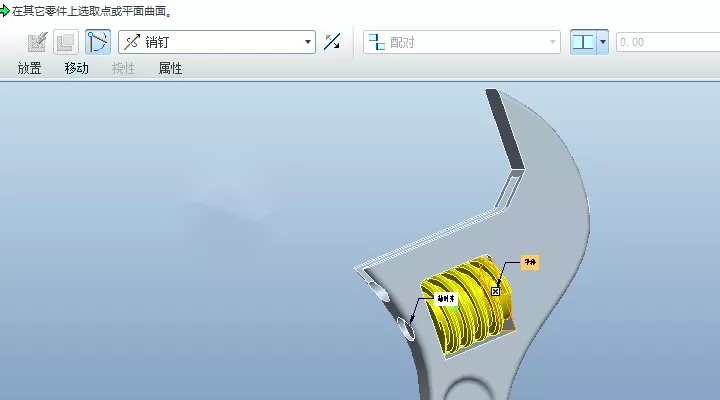

将该零件的端面与第一个零件进行对齐，如下图所示。

Proe/Creo创建活动扳手的图6

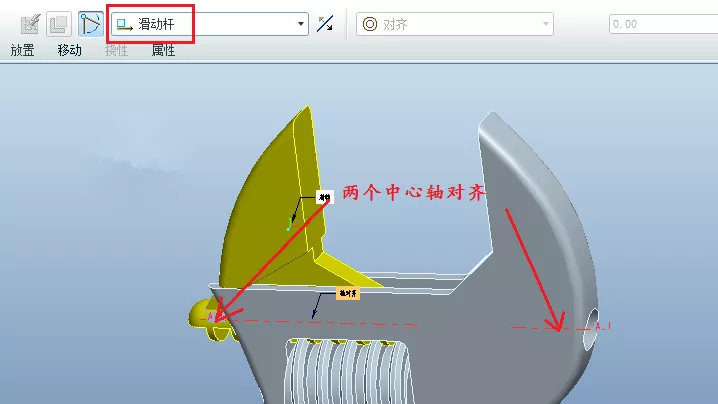

5.添加第四个零件。该零件与第一个零件之间采用滑动杆连接。选择该零件的轴线和第一个零件的轴线将其对齐，如下图所示。

Proe/Creo创建活动扳手的图7

将下面的两个平面进行对齐。

Proe/Creo创建活动扳手的图8

Proe/Creo创建活动扳手的图9

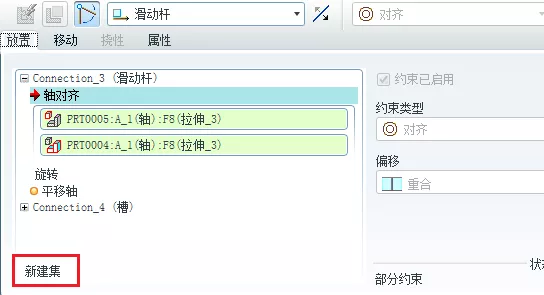

6.将第一个零件进行隐藏。点击【放置】-【新建集】，添加一个槽连接。

Proe/Creo创建活动扳手的图10

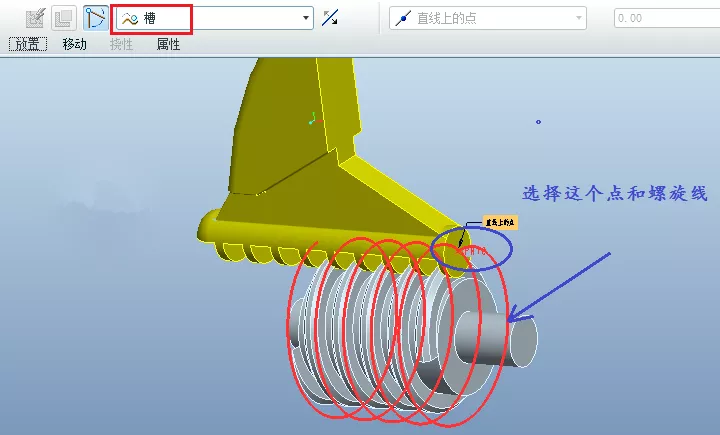

选择第四个零件上已经创建好的点，再选择第三个零件的螺旋线，整个机构创建完成。

Proe/Creo创建活动扳手的图11

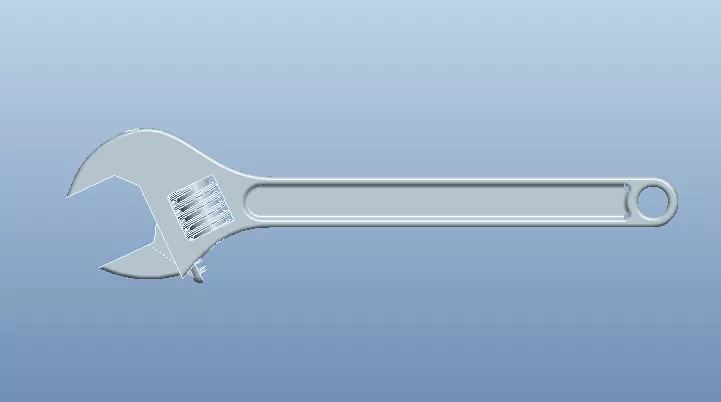

7.完成。

Proe/Creo创建活动扳手的图12
