Creo油桶建模与渲染的详细步骤

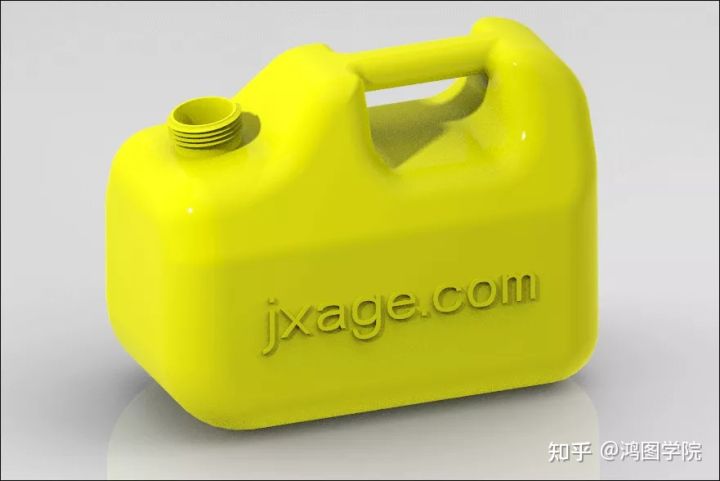

最终完成后如下图所示。


方法:

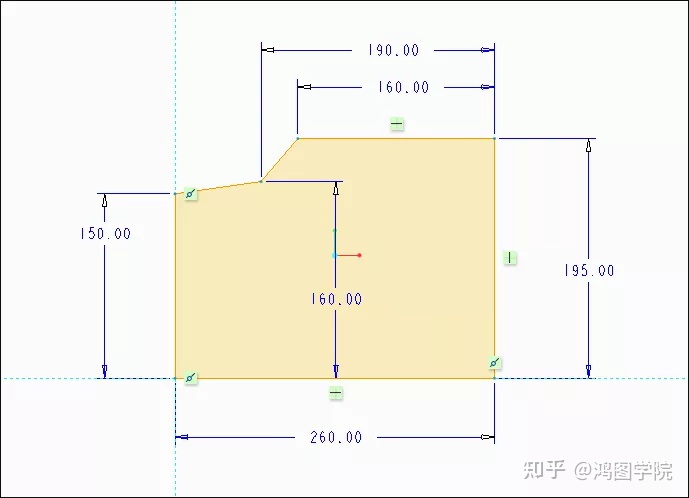

1.首先我们在FRONT平面绘制如下图所示的草图。

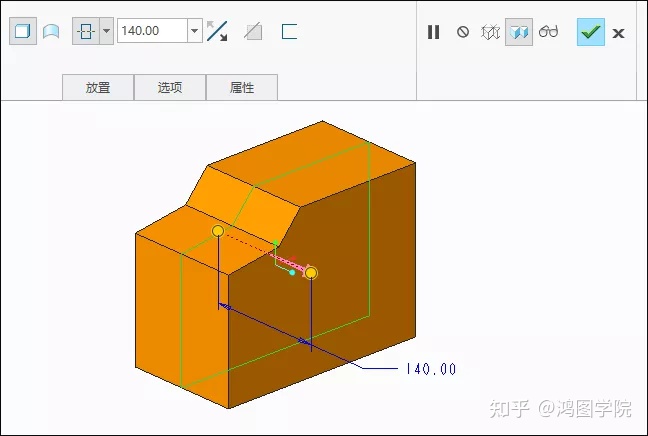

点击拉伸,选择上一步创建的草图,对称拉伸140。


2.在RIGHT平面绘制如下图所示的草图。

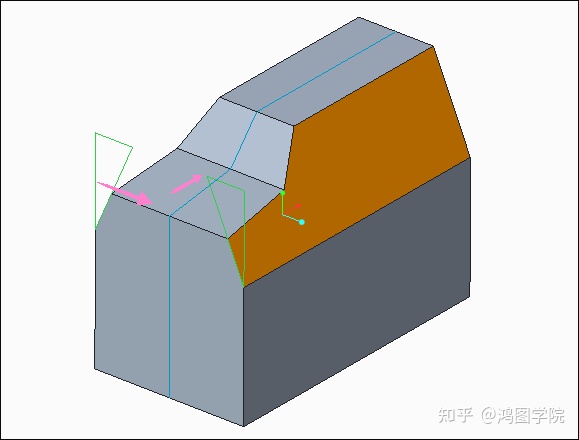

点击拉伸,选择切除材料,完成后如下图所示。

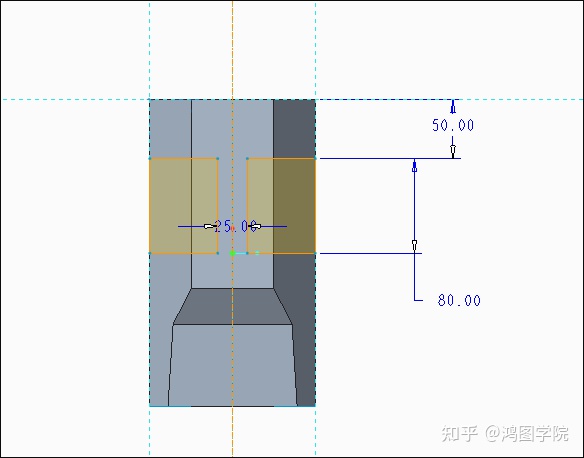

3.在模型的顶部绘制如下图所示的草图。

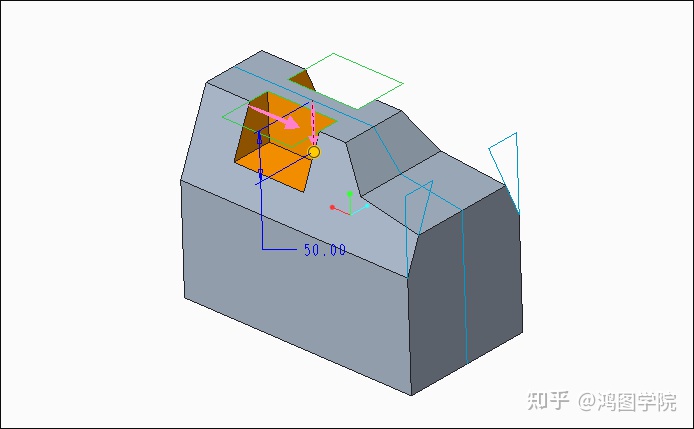

点击拉伸,选择切除材料,拉伸深度50,完成后如下图所示。

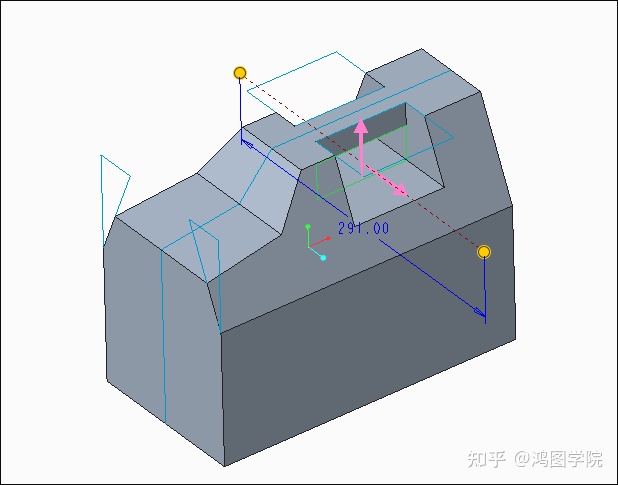

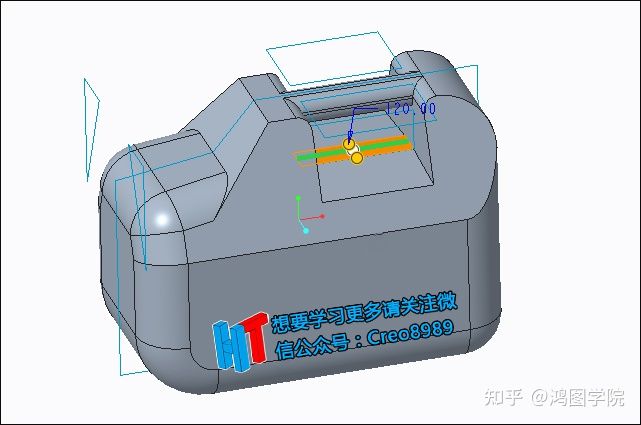

4.绘制如下图所示的草图。

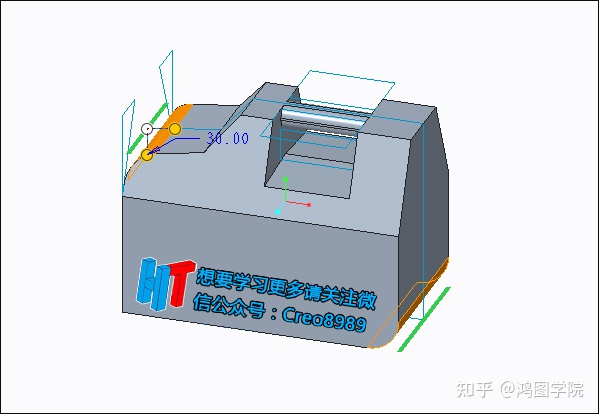

点击拉伸,选择切除材料,完成后如下图所示。

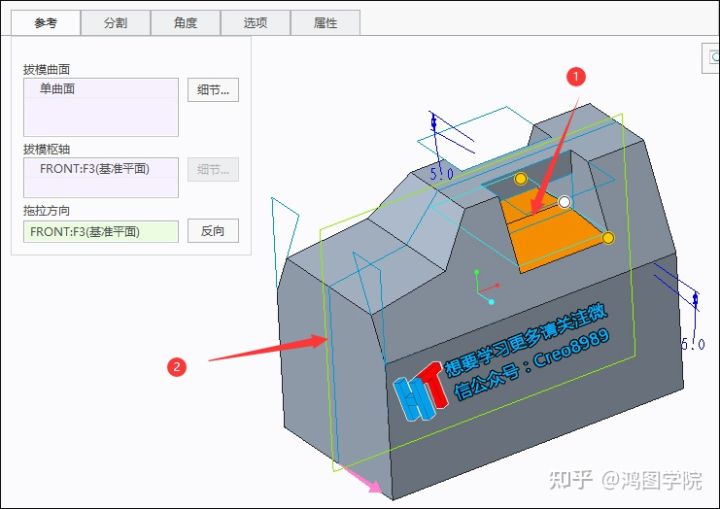

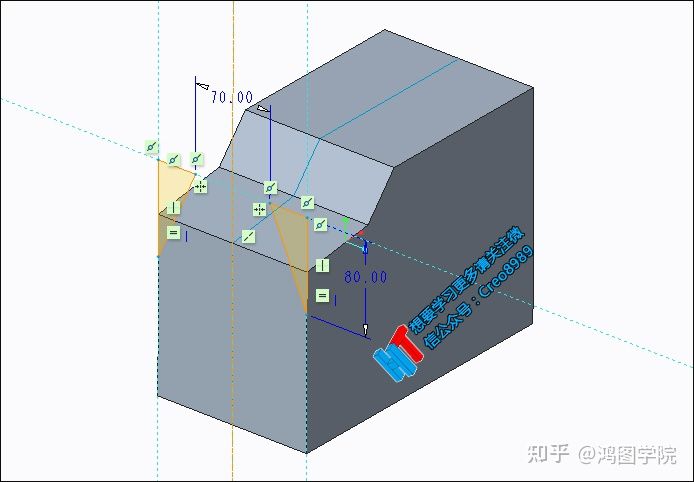

5.点击拔模,选择如下图所示的黄色面作为拔模曲面,选择FRONT平面作为拔模枢轴,拔模方向为FRONT平面,拔模角度为5度。

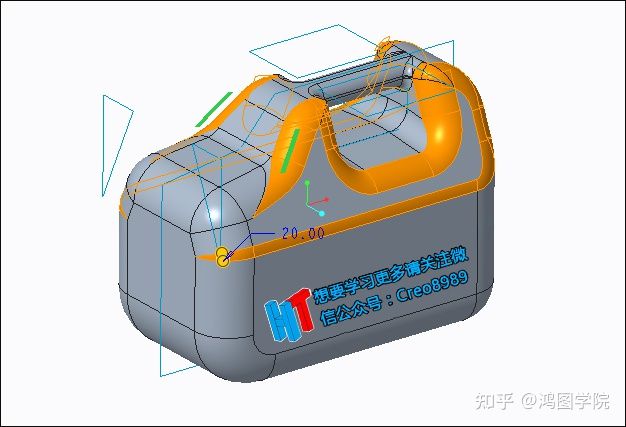

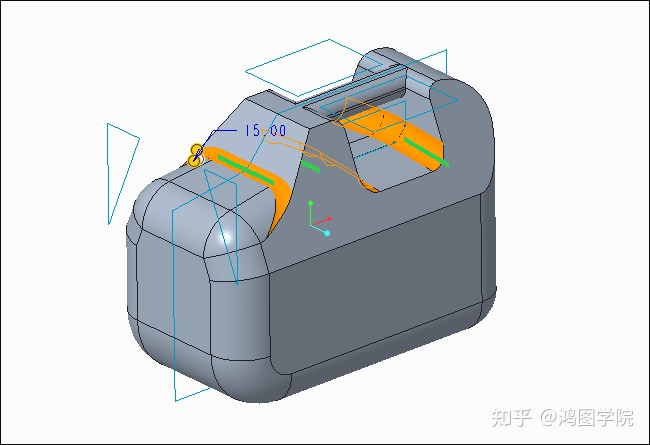

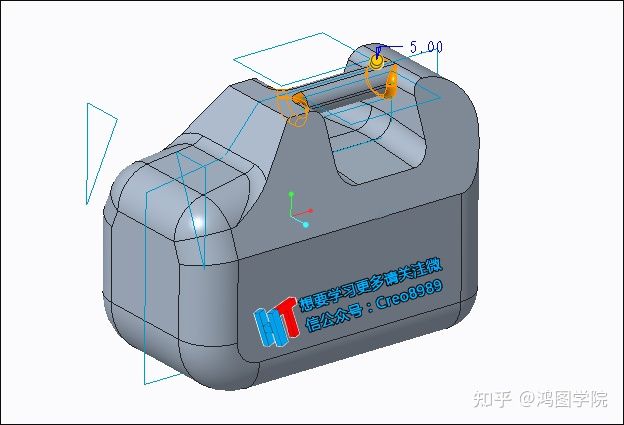

6.倒圆角。

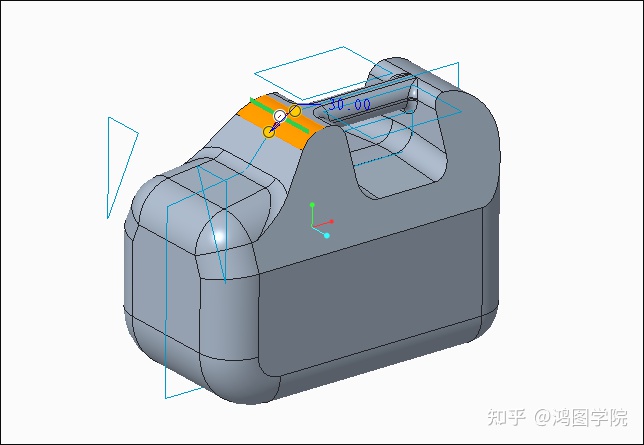

7.在模型顶部绘制如下图所示的草图。


点击拉伸,设置拉伸高度为20,完成后如下图所示。


8.抽壳,厚度为1.5。

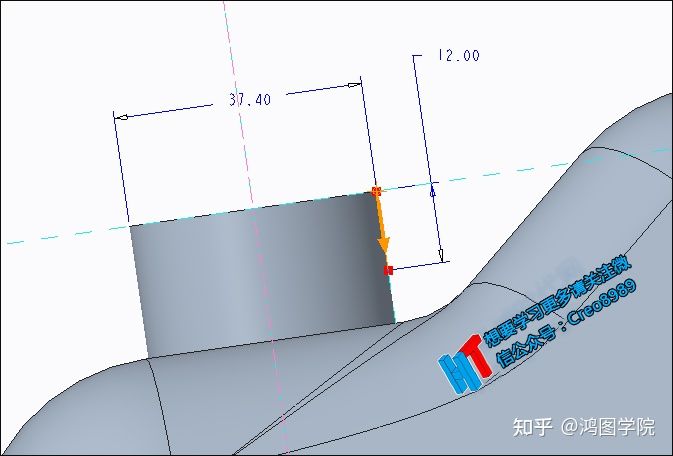

9.绘制如下图所示的直线作为接下来螺旋扫描的路径。

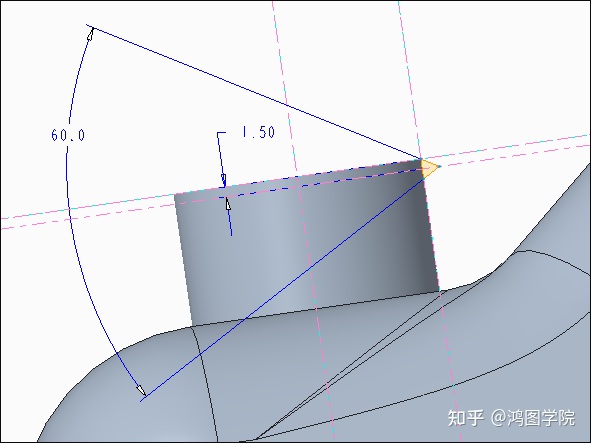

10.绘制如下图所示的草图作为接下来螺旋扫描的轮廓。



11.点击螺旋扫描,完成桶口螺纹的绘制。
