Creo轴上键槽绘制的详细步骤

今天给大家分享一个命令-【加厚】，并通厚该命令，草绘一个键槽。

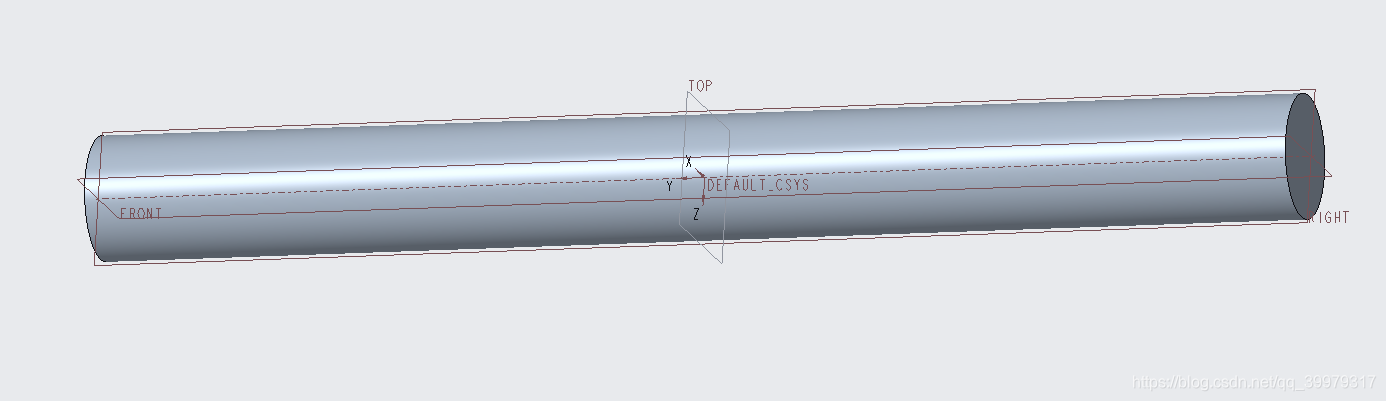

   1首先通过【拉伸】或【旋转】命令画出一个轴。

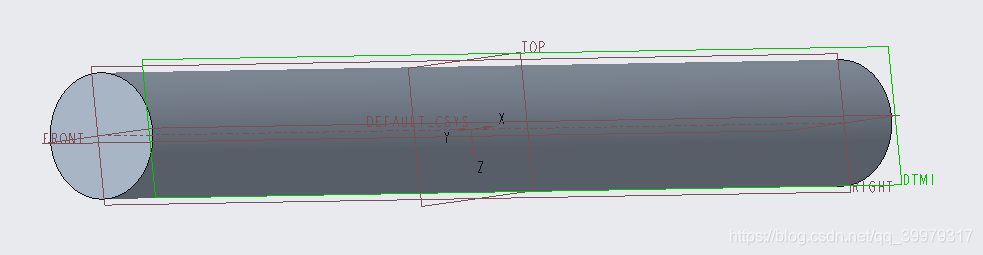

   2平移出一个【面】，与轴相切。


   3再通过加厚命令草绘出一个键槽，最后拉伸去除实体。

   简易步骤：

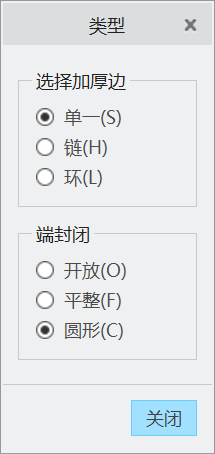

   先画一条【线】，【加厚】，之后在类型中选择【单一】、【圆形】。

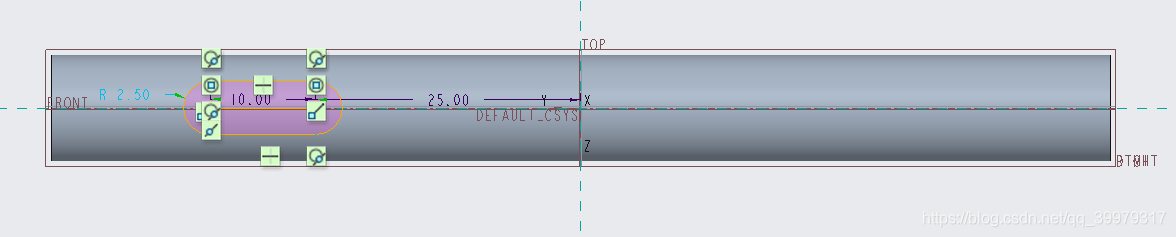

   在选择画的线，在弹出的对话框中先填写厚度值，再填写与偏移值。


   再将画的线，选中右键，变成构造线，否则无法完成草绘。

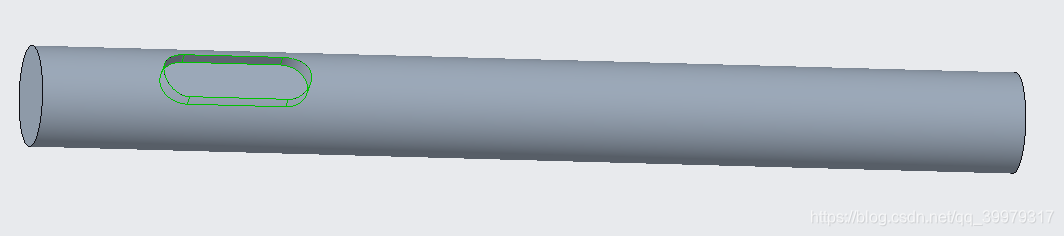

   最后拉伸去除，完成。
