Proe创建剖截面的方法与技巧总结

阅读数 9
点赞 0
article_banner
Proe工程图创建剖截面的方法有两种，一种是在工程图环境下创建，另一种是在建模的时候就预先创建和截面。下面简介第二种。在Proe中，剖截面分为平面剖截面和偏距剖截面两种，前者是用基准平面进行剖解，后者是使用草绘的方式进行剖切。这里仅介绍使平面剖切面。
方法：
1.首先打开模型，点击【视图】-【视图管理器】，在视图管理器窗口中选择【剖面】，点击新建。

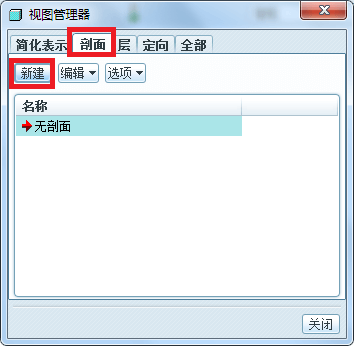

Proe创建创建剖截面的方法的图1

输入剖面的名称，这里输入A，按下Enter，弹出如下菜单。按照下面进行操作。

Proe创建创建剖截面的方法的图2

2.选择下面的基准平面，就会出现剖面。

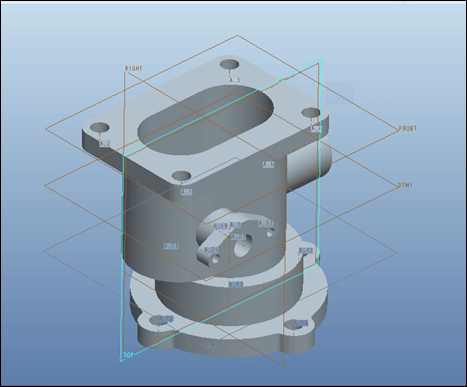

Proe创建创建剖截面的方法的图3

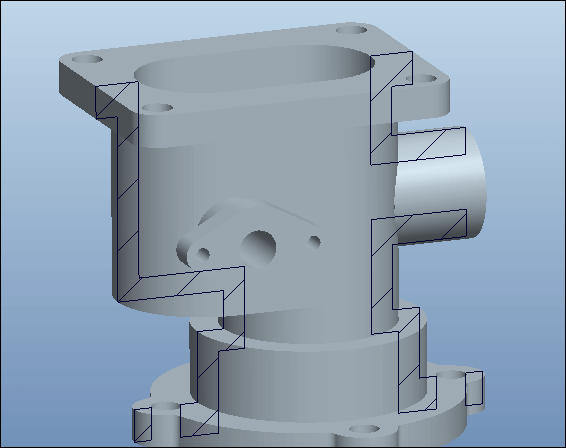

Proe创建创建剖截面的方法的图4

3.调整剖面线的间距，点击【编辑】-【重定义】，弹出如下菜单。

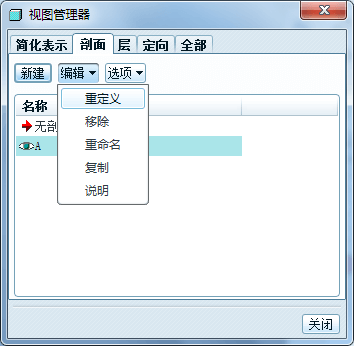

Proe创建创建剖截面的方法的图5

选择Hatching(剖面线)。

Proe创建创建剖截面的方法的图6

将剖面线的间距进行减半。

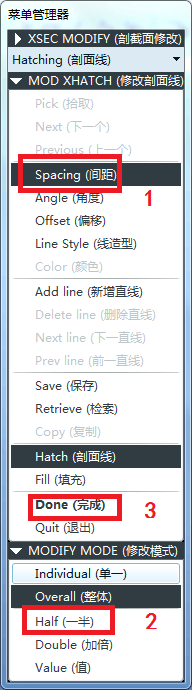

Proe创建创建剖截面的方法的图7

完成。
4.进入工程图模块。可以看到之前建立的剖面A选择它并应用。

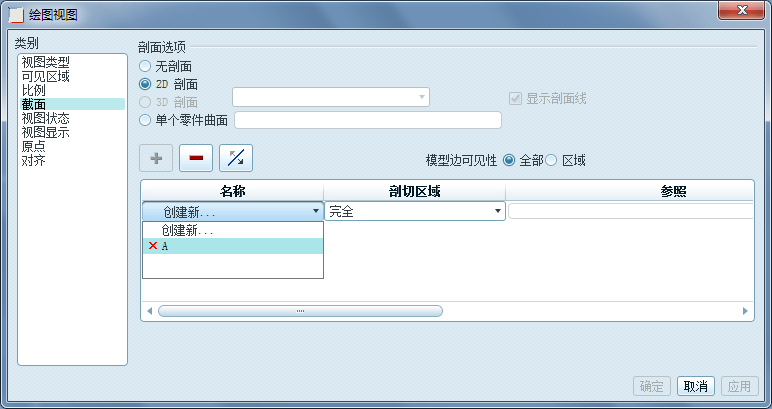

Proe创建创建剖截面的方法的图8

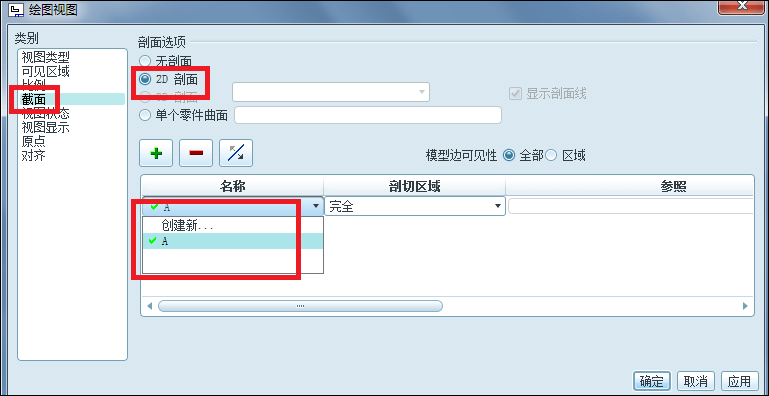

Proe创建创建剖截面的方法的图9

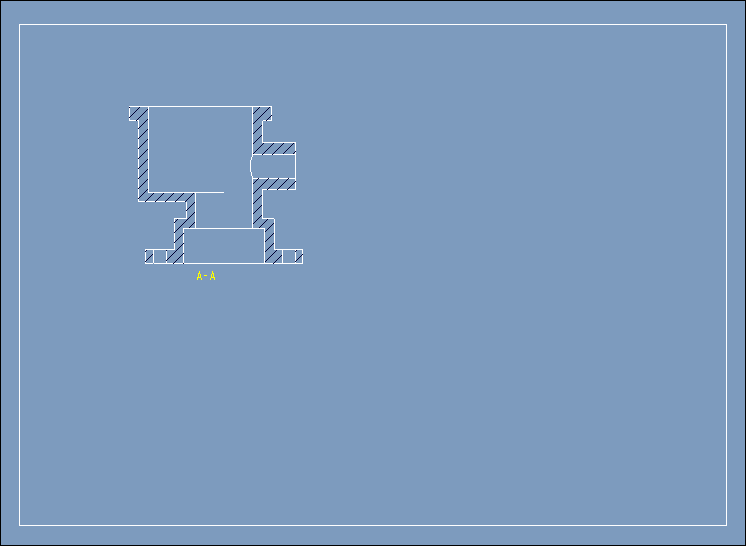

Proe创建创建剖截面的方法的图10


文章来源：自学creo
