奔驰车标创建技巧：Proe/Creo混合应用

创建实体时，点可以作为一种特殊的截面与其他截面进行混合。奔驰标志的三角形部分是通过点截面与三角形截面混合而成。创建完成后结果如下图。

方法：

1.新建一个零件。

2.点击【草绘】绘制以直径位100的圆，作为框架。

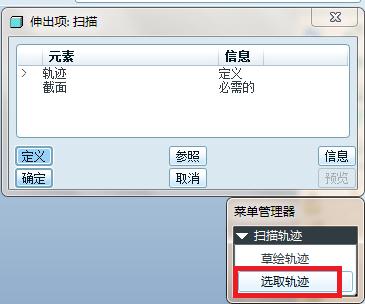

3.点击【插入】-【扫描】，选择【伸出项】-【选取轨迹】。如下图。

点击完成。进入草绘环境，绘制如下图的截面。

4.创建中间部分的三角形。点击【插入】-【混合】-【伸出项】。在弹出的混合选项菜单中接受默认设置，以平行混合方式，点击完成。

在出现属性菜单中选择【直】，点击完成。

选择合适的基准面作为草绘平面。点击【中键】接受默认设置，直至进入草绘环境。

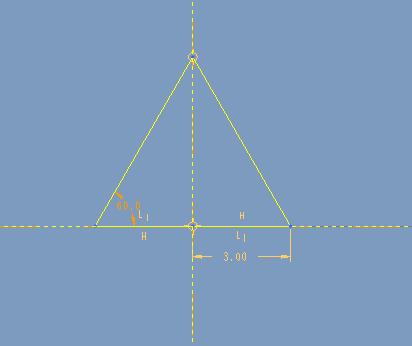

5.绘制如下图的截面，绘制完成后鼠标右击选择【切换剖面】。

切换剖面后，在图形中心绘制一个点。

绘制完成后，点击勾号。选择【盲孔】，点击完成，再输入截面2 的深度，这里的深度位5。

点击【预览】就可以看到完成的结果了。再点击确定。

6.将之前的扫描轨迹线进行隐藏。点击【层树】，如下图。

选择扫描轨迹线对应的图层，鼠标右击选择【隐藏】。

再次选择这个图层，鼠标右击选择【保存状态】。这样下次打开零件时隐藏状态会保持。

7.完成。
