Proe/Creo边界混合技巧详解

使用边界混合创建曲面时，我们需要选择多个边界（曲线或者边）进行混合，对于初学者往往会遇到这两个问题：一：如何选择所需要的边界？二：如何设置合适的边界长度？以下面的例子为例。

一：如何选择所需要的曲线

方法：

1.创建如下的草绘。

2.在造型里绘制如下的曲线。

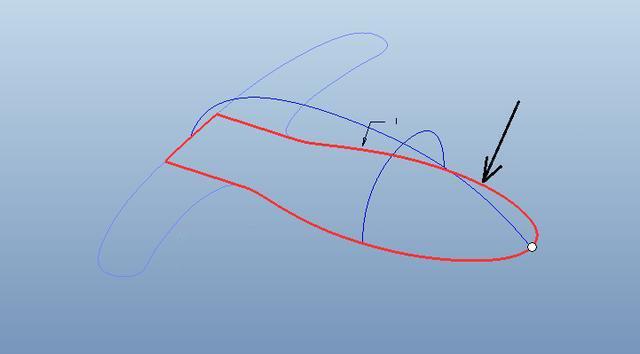

3.边界混合。点击边界混合按钮，我们若直接选择下面的边界，系统就会自动选择整个曲线，这显然不符合我们的预期。我们需要选择的是曲线的一部分。我们可以按住Ctrl，再点击所选择的曲线即可取消选取。

在所要选取的边界附近鼠标右击选择【从列表中拾取】，从列表中选择所需要的曲线。

选择下面的曲线。

完成。

二：如何选择所需要的边界长度

有时候我们虽然选择了正确的曲线，但是我们只需要其中的一部分怎么处理？我们只要在曲

线的某一端鼠标右击选择【修剪位置】，再选择修剪参照即可。如下图所示。

1.选择下图红色箭头所示的曲线作为修剪参照。

完成。

2.再选择了第二条曲线，采用同样的方法选择这条曲线的一部分。

3.选择第三条曲线。

4.设置第二方向的边界，如下图所示。

完成。

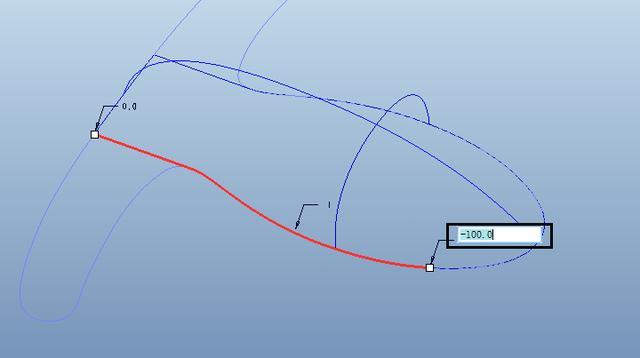

当然我们也可以通过直接输入相应的数值从而获得曲线的相应部分。
