Proe/Creo补面技巧详解

Creo与Proe产品设计下图是模型的初始状态。

下图是完成后的模型。

1.点击【造型】，进入造型环境，点击曲线按钮，曲线类型选择在平面上的曲线，即下图红色方框所示，按住shift键点击下图红色圆圈的位置。

按住下图设置曲线两端的约束条件为曲面相切。

完成后如下图。

2.切换活动平面，即下面的基准平面，采用上面的方法创建下图所示的曲线。注意这个曲线的由三个点组成，中间的点与上一步的曲线相交。

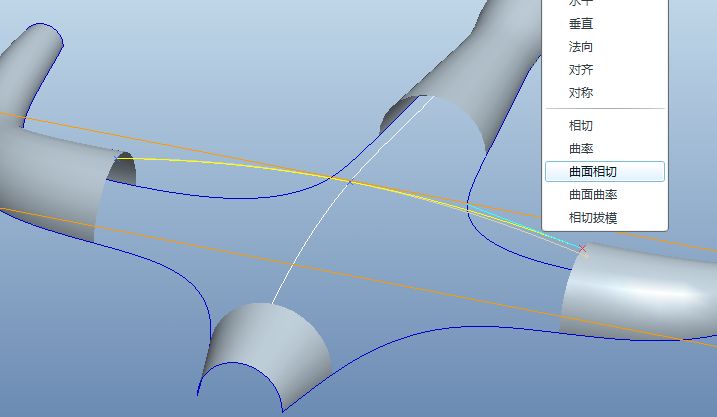

设置曲线两端的约束条件。

完成。

3.退出造型环境。点击【曲线】-【通过点】-【完成】，选择下图所示的三个点，创建一条曲线。

设置曲线的起始端和终止端与边相切。

完成。

4.再次创建一个曲线，如下图所示。

5.点击【边界混合】，选择下图所示的三条边作为第一方向的边界。

选择下图所示的两个边作为第二方向。

设置相切约束，如下图黑色圆圈所示。

6.点击【边界混合】，所选的边界与上一步相同，注意设置三个边界的约束条件为相切。

若命令失败很大的可能是虽然设置了边界条件，但是没有指定相应的参照。点击【约束】，确认是否指定了参照。

7.点击造型按钮，再次进入造型环境。点击曲线，类型选择在曲面上的曲线，即下图红色方框所示。点击【参照】，选择上一步的边界混合作，按照shift键，选择下面5个点。我们需啊哟对曲线进行进一步的编辑。

最终结果如下。

8.在造型环境中点击修剪曲面，按照下图所示进行设置。

修剪完成。

9.退出造型环境。点击边界混合，按照下图进行设置。第一方向选择三个边，第二方向选择两个边，设置相应的边界条件，如下图所示。注意设置垂直约束时，点击【约束】，选择DTM1作为参照。再次点击边界混合创建另一个曲面。

10.将曲面进行合并。1

1.镜像并合并。

11.完成。
