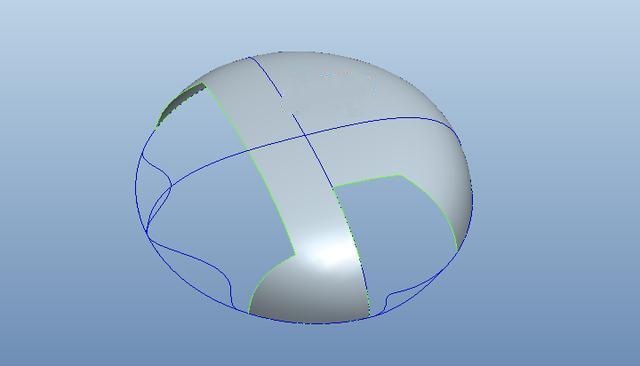

最终结果：
方法：
1.新建文件。

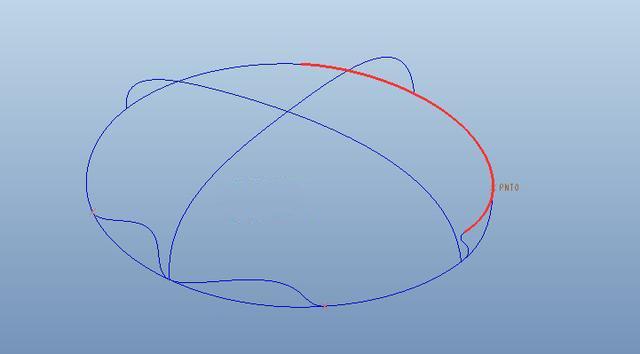

2.创建一个基准点。如下图。

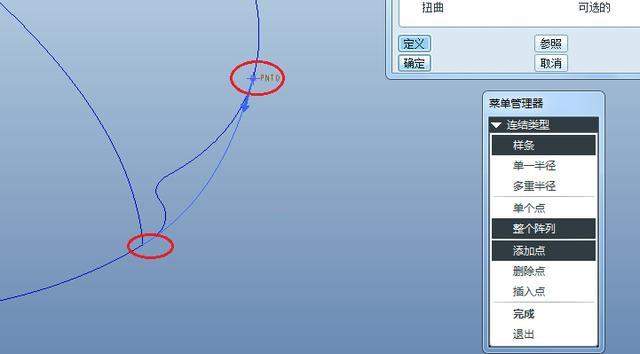

3.点击【曲线】-【通过点】-【完成】，过下面的红色圆圈位置绘制曲线，曲线的首尾与最初的曲线进行相切。
4.再次创建如下的曲线，曲线的首尾与最初的曲线进行相切。
完成。
5.选择下面的曲线，点击【编辑】-【修剪】，将曲线以红色曲线为界修剪成两段。
6.再次修剪下面的曲线，以第2步创建的基准点为界修剪成两段。
7.选择下面的曲线，按住Ctrl+C，再按住Ctrl+V，弹出如下的控制面板，如下图，选择【逼近】。
点击【参照】-【细节】，按住Ctrl选择下面几条曲线。
点击勾号完成。
8.采用同样的方法创建下面的曲线链。
9.点击【边界混合】，按照下图进行设置。
10.点击拉伸，类型为曲面，选择切除材料，选择边界混合曲面作为被切除的曲面。
绘制如下的草绘。
完成。
11.选择下面的红色曲线，按住Ctrl+C，再按Ctrl+V，弹出如下的控制面板。按住shift键选择多条曲线，如下图。
在曲线的收尾鼠标右击，选择下面的位置为修剪位置。
完成。整个曲线如下图所示。
13.采用同样的方法，创建下面的曲线。
14.点击边界混合，按照下图进行设置。
设置好边界条件。
15.再次点击【边界混合】，创建下面的曲面。
16.将三个曲面进行合并完成。
