Proe/Creo渐变阵列操作技巧

方法:

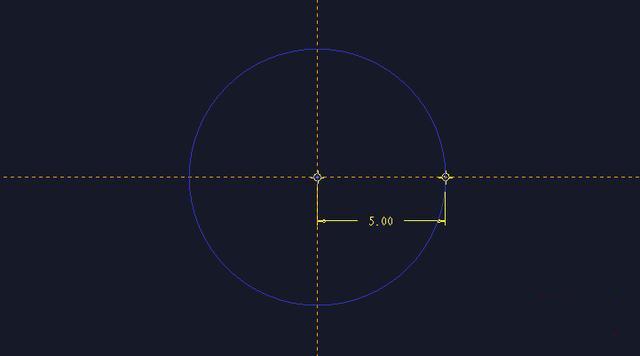

1.首先在TOP面上绘制一个半径为5 的圆,如下图所示。


绘制完成之后,点击勾号退出草绘。

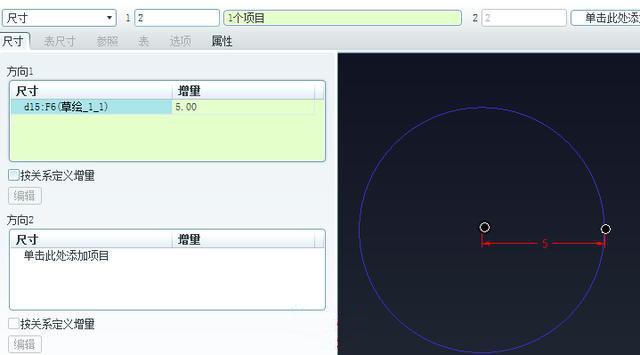

2.在模型树选择上一步的草绘,鼠标右击选择【阵列】,类型选择“尺寸”,选择半径5作为驱动尺寸,如下图所示。如果我们把增量设置为某个固定值,那么阵列出来的圆半径相差均为这个固定值,不会产生我们想要的渐变效果。方法如下。

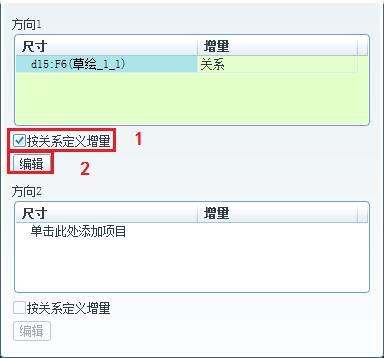

勾选“按关系定义增量”,点击编辑,进入关系编辑框。

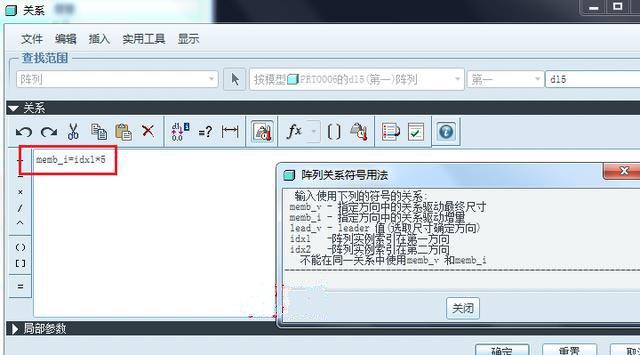

如下图所示,系统会自动弹出一个“阵列关系符号用法”的窗口,我们可以看到memb_i代表指定方向中的关系驱动增量,idx1代表第一方向的阵列实例索引,我们这里选择的是第一方向,我们只要控制这个驱动增量按照我们期望的关系变化即可,我们期望这个尺寸增量每隔一个阵列实例增加5,因此关系式如下图所示。

memb_i=idx1*5

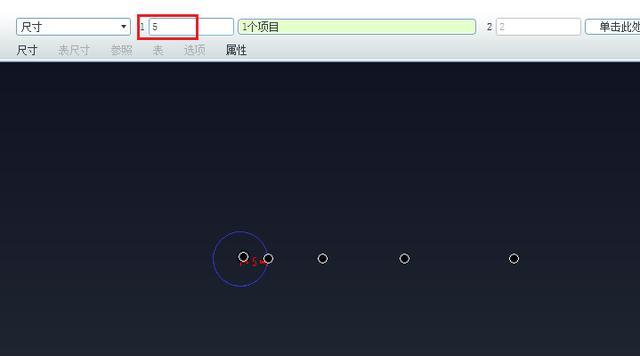

设置阵列数量为5.

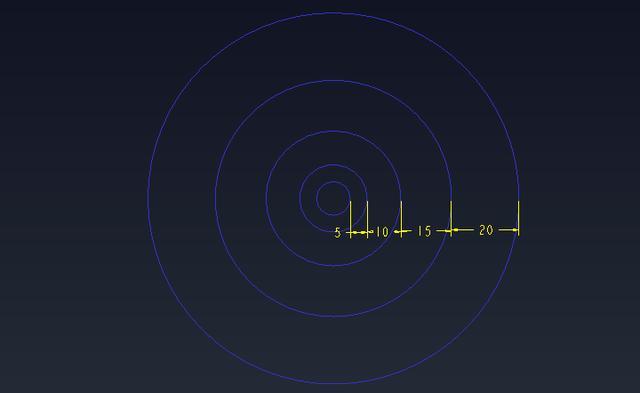

3.完成。
