Proe/Creo垃圾桶模型制作教程

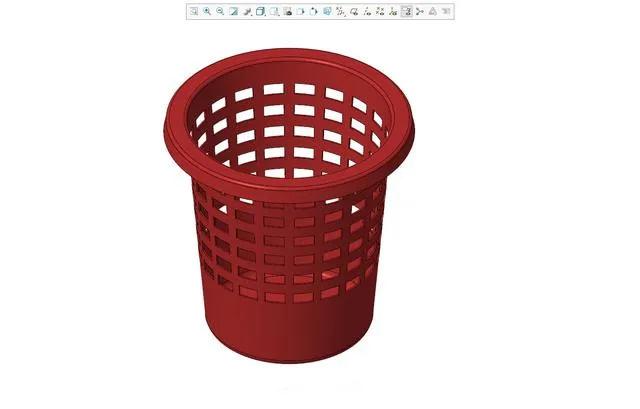

今天练习一个垃圾桶模型的创建,建立的模型使用的Creo功能特征很简单,拉伸和旋转特征来完成垃圾桶模型。如下图显示的造型。


步骤一:建立整个垃圾桶的造型

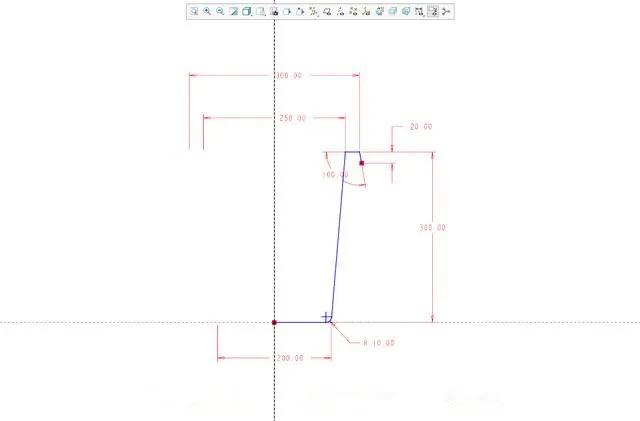

命令:模型 --- 形状 --- 旋转,使用旋转的薄壁特征命令创建模型,选择Front面为草绘平面,绘图截面尺寸如下图所示,旋转深度为360度


步骤二:建立垃圾桶网格开孔槽

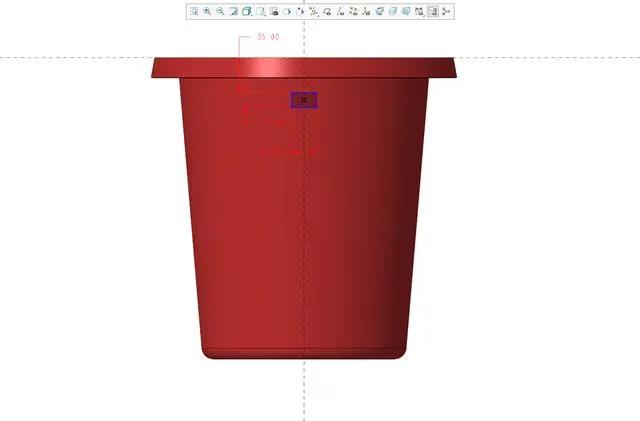

命令:模型 --- 形状 --- 拉伸,使用拉伸减材料创建网格孔,选择Front面为草绘平面,绘图截面尺寸如下图所示,拉伸深度为向外穿透


步骤三:创建一排网格孔特征

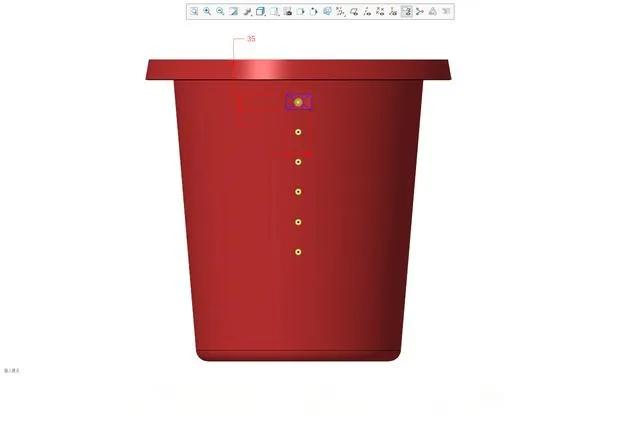

命令:模型 --- 编辑 --- 阵列,选择创建的网格孔,使用尺寸阵列,增量为30,阵列数量为6个,如下图所示阵列


步骤四:创建一周的网格孔特征


命令:模型 --- 编辑 --- 阵列,选择创建的网格孔阵列特征,使用轴阵列,增量为18度,阵列数量为20个,如下图所示阵列


步骤五:创建导圆角

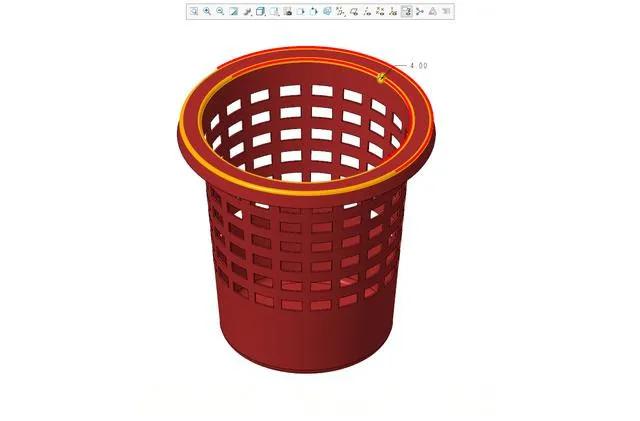

命令:模型 --- 工程 --- 圆角,输入圆角尺寸4mm


至此模型创建完成。
