本教程来讲解一下如何建立图片上的鸟巢,creo做这种阵列易如反掌,大概思路就是先画两根树枝,然后通过阵列逐步发散
1、偏离TOP面35m做基准面
2、通过上一步的基准面和RIGHT做基准轴

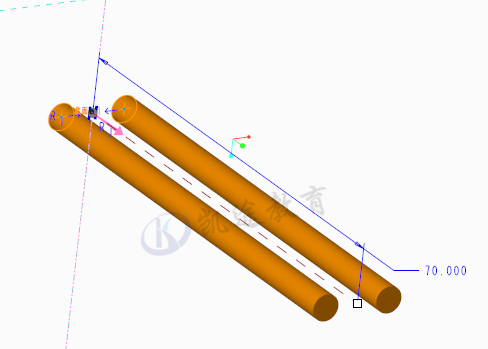

3、在TOP平面拉伸,截面如下图所示,拉伸高度70mm
4、做轴向阵列,35个,间距20度,轴选择第二步做的轴,添加两个尺寸增量一个是5mm 增量改为1.5 另一个是17mm,增量为-0.6

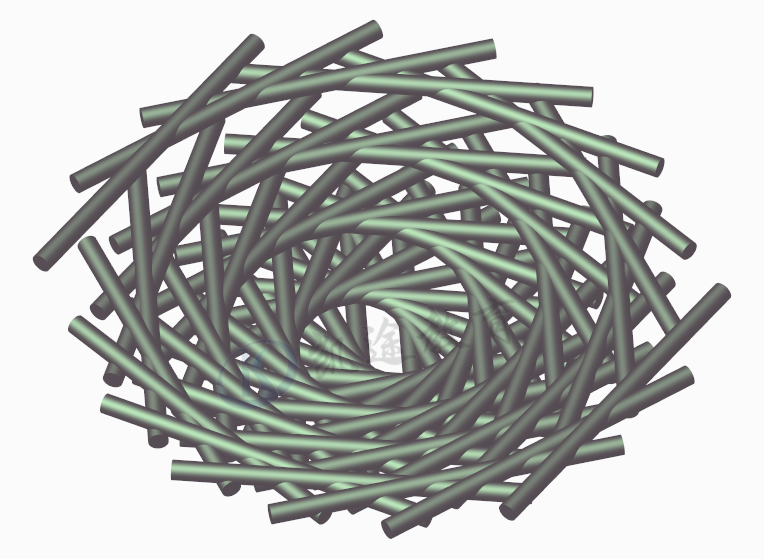

5、阵列完的效果如下:
6、偏移Front基准面 向下5mm

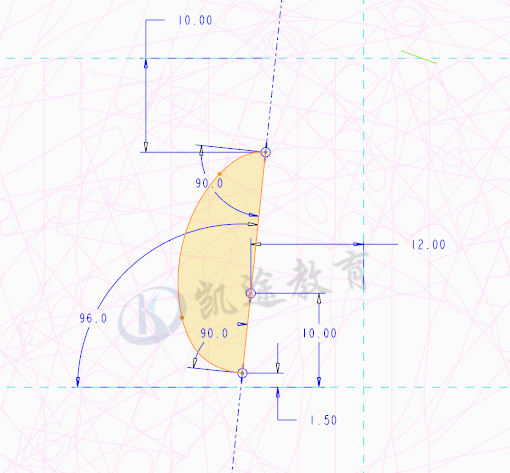

7、在上一步基准面上旋转鸟蛋,截面如下:

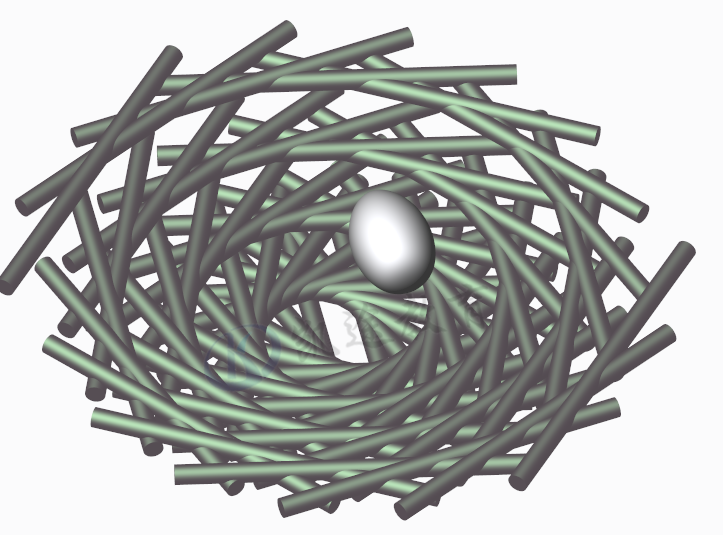

完成效果如下:
8、阵列鸟蛋,沿着两个基准面方向阵列。同时增加一个角度控制尺寸,改变鸟蛋的方向

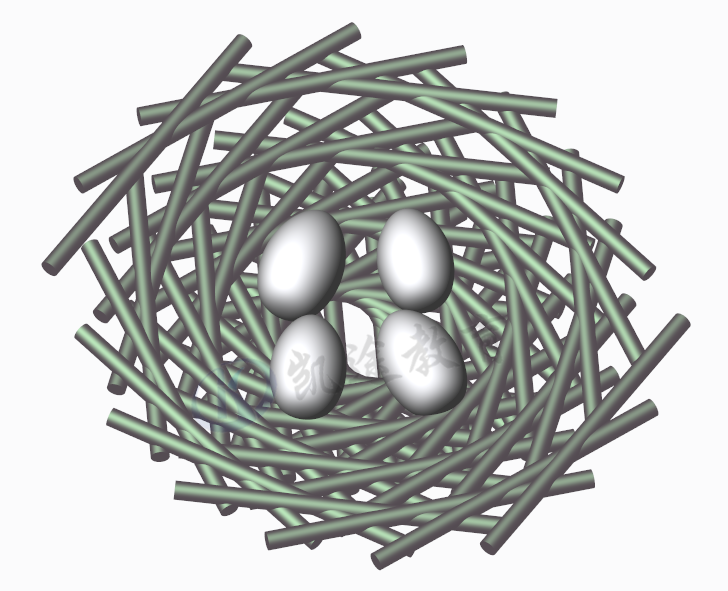

9、阵列完成效果如下:
