Proe凸轮与齿轮组合机构的仿真实践

方法:

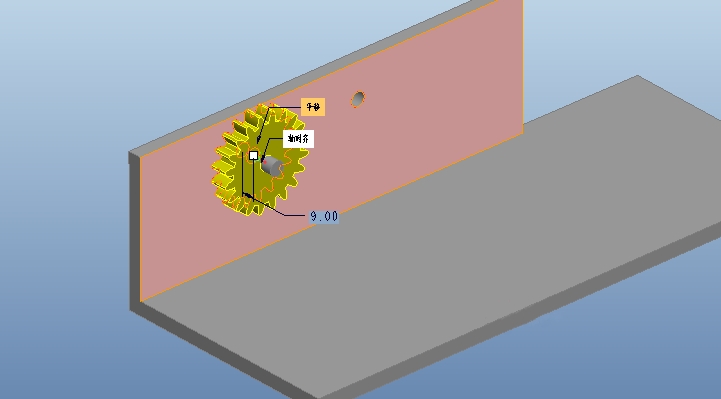

1.新建一个组件,组件以缺省的方式进行仿真,点击【添加零件】,选择齿轮2,连接类型选择【销钉】,按照下图进行设置。

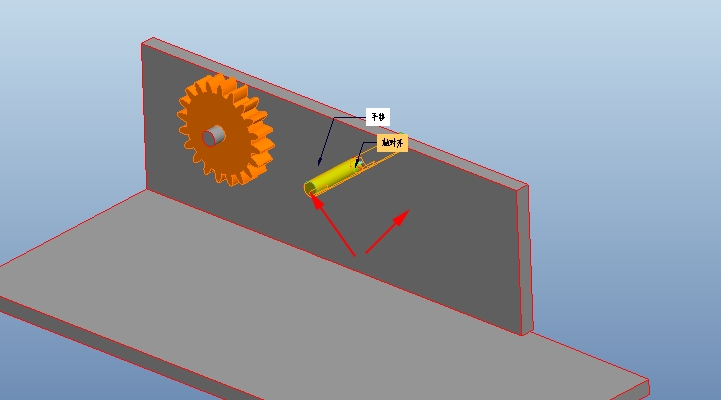

2.插入零件轴,如下图所示。连接类型选择【销钉】,选择机架上的圆孔和轴的外表面进行配合,同时选择轴的一个端面与机架的面进行配合。

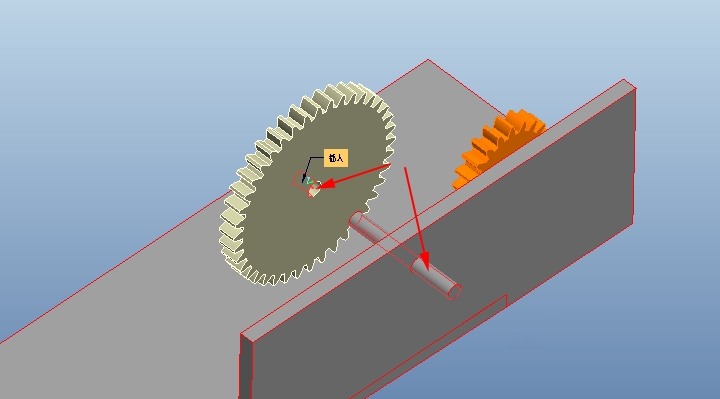

3.插入齿轮1,连接类型使用默认的用户定义,按照下图箭头所指的圆柱表面进行对齐。

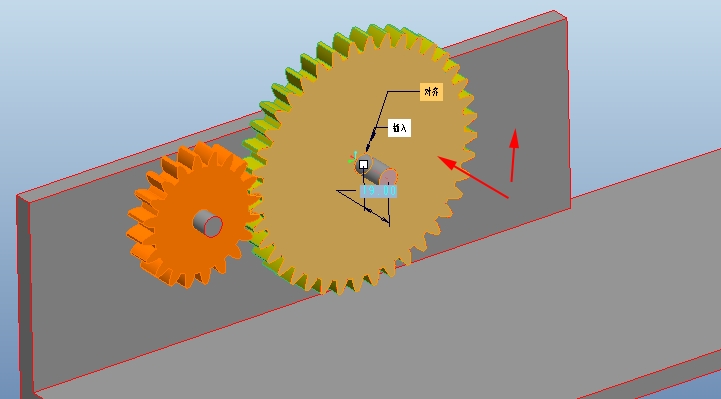

选择下图所示的两个平面。

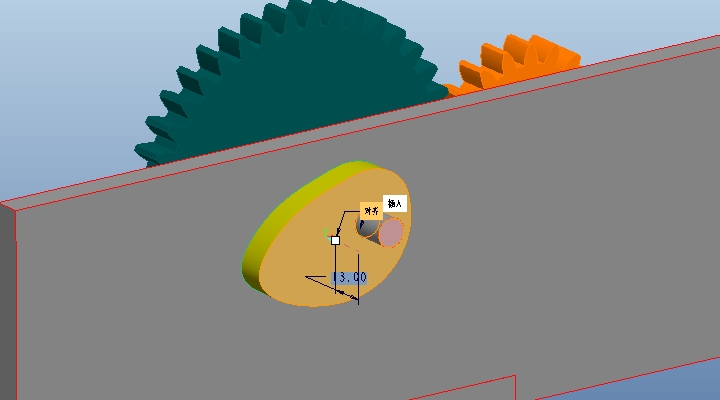

4.添加凸轮,连接类型是默认的用户定义,按照选择轴的外表面和凸轮的内圆孔进行配合,再选择轴的一端和凸轮的端面进行配合。

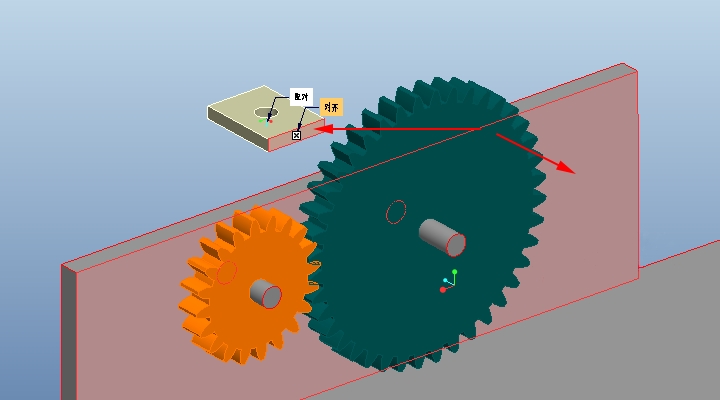

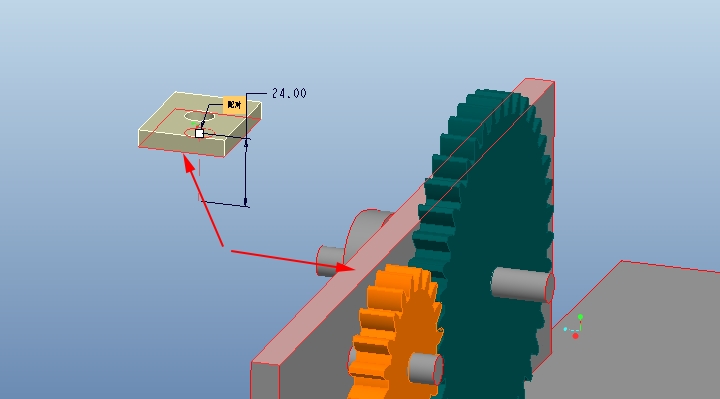

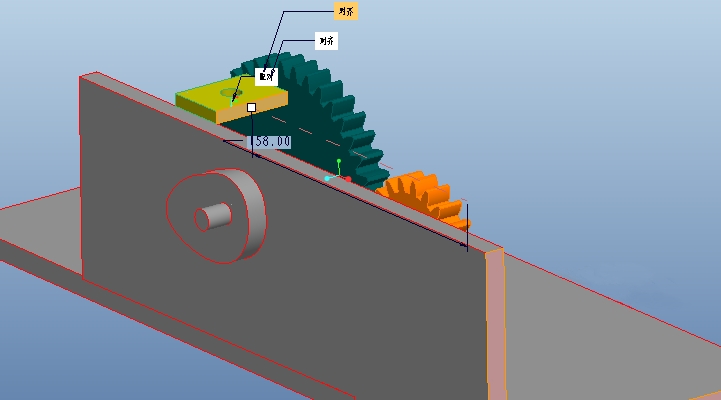

5.插入支撑板,按照下图进行装配。

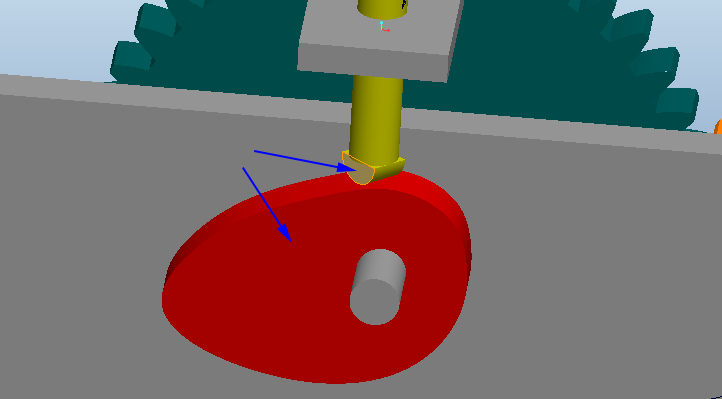

6.插入推杆,类型选择“圆柱”,选择推杆的外表面和支撑板的内圆孔进行轴对齐,点击【放置】,选择旋转轴,选择下图蓝色箭头所指的两个面,将角度设置为0.

9a

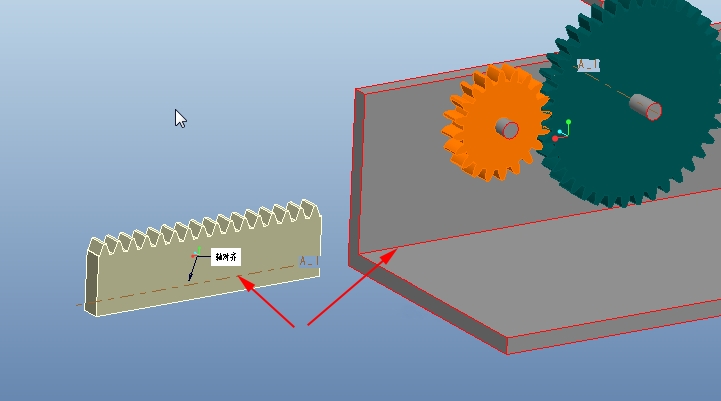

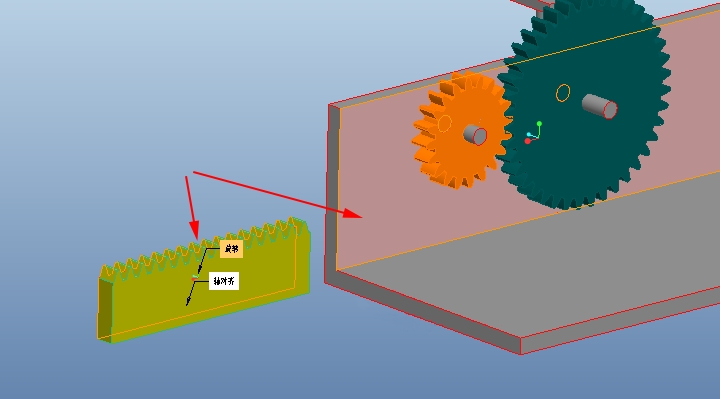

7.插入齿条,连接类型选择滑动杆,选择下图红色箭头所指的轴线和边进行对齐。


再选择下图所示的两个端面进行对齐,完成滑动杆的定义。

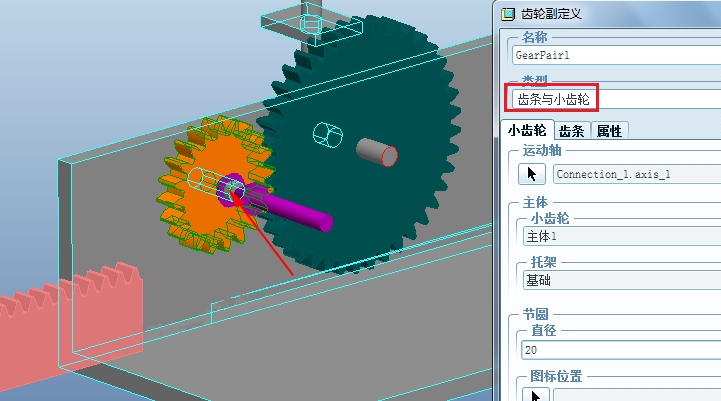

8.点击【应用程序】-【机构】,进入机构环境。点击右侧【齿轮副定义】,类型选择“齿条与小齿轮”,选择下图所示的齿轮2的旋转副作为小齿轮的运动轴。

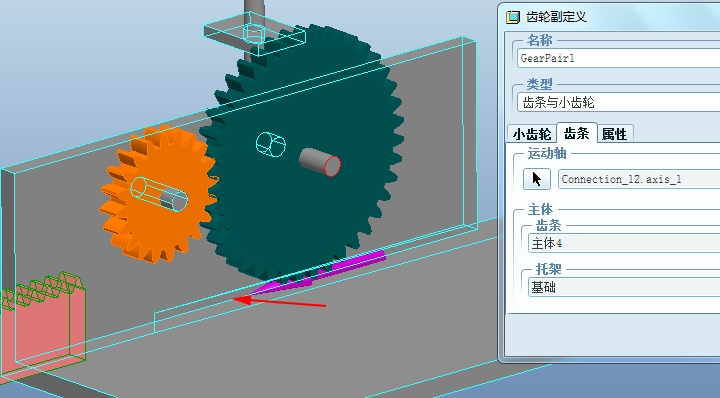

小齿条选择下图红色箭头所示的齿条的移动副作为运动轴。

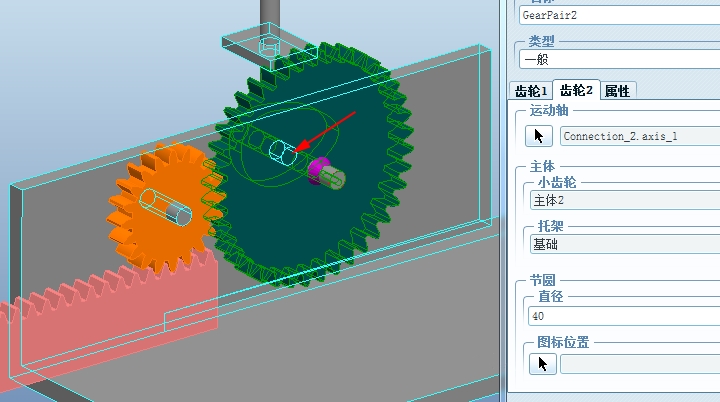

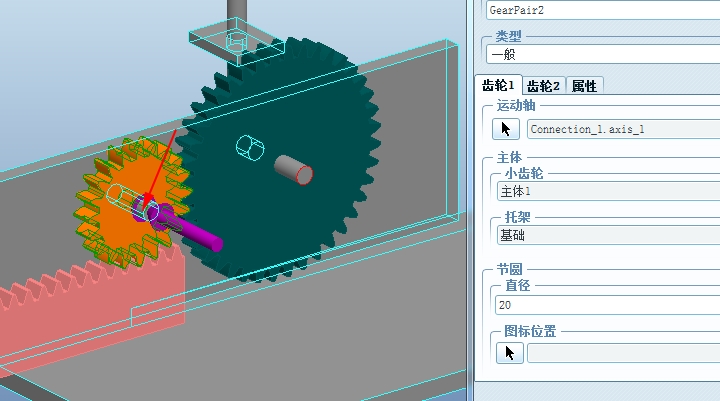

9.再次创建一个齿轮副连接,类型选择一般,分别选择齿轮2和齿轮1的旋转副作为运动轴,直径分别为20和40.

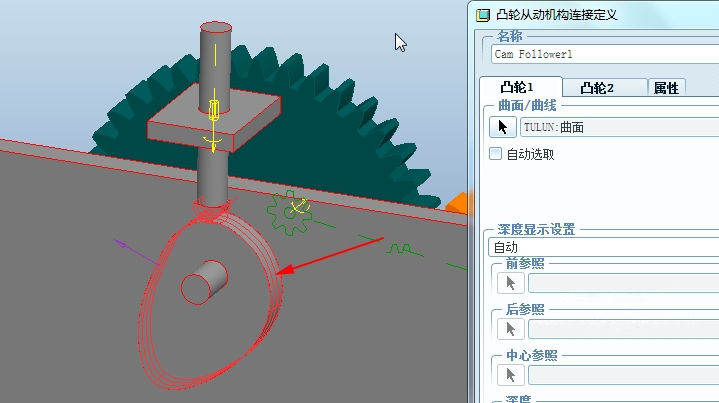

10.点击右侧的凸轮机构,定义一个凸轮连接。如下图所示,凸轮1选择下图红色箭头所指的曲面。

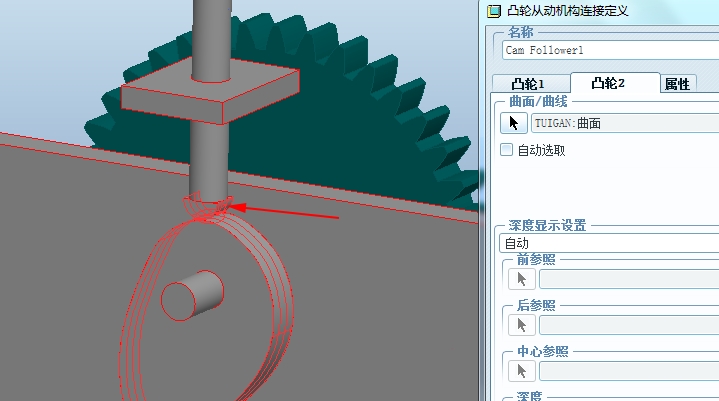

凸轮2选择下图红色箭头所指的曲面。

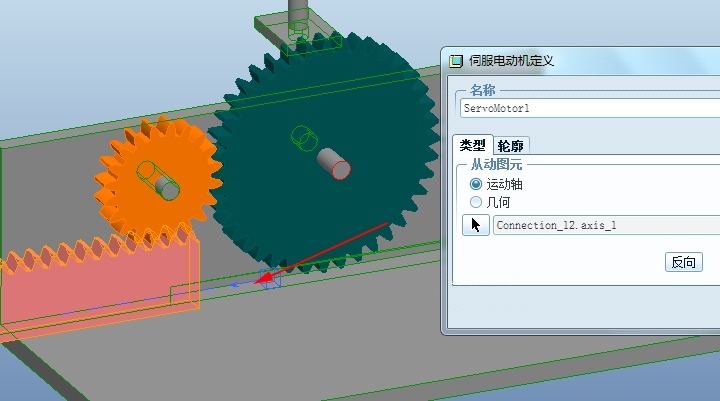

11.定义伺服电机,选择齿条的移动副作为运动轴,点击【轮廓】,定义电机的参数。

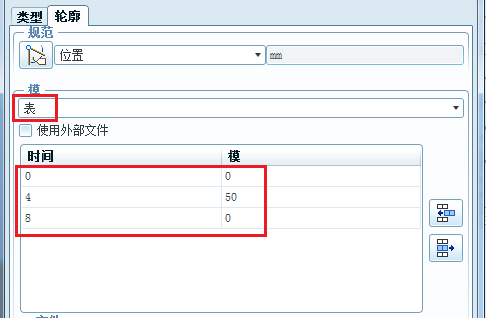

按照下图所示进行设置,模选择“表”,插入三个时间已经对应模的值。

21

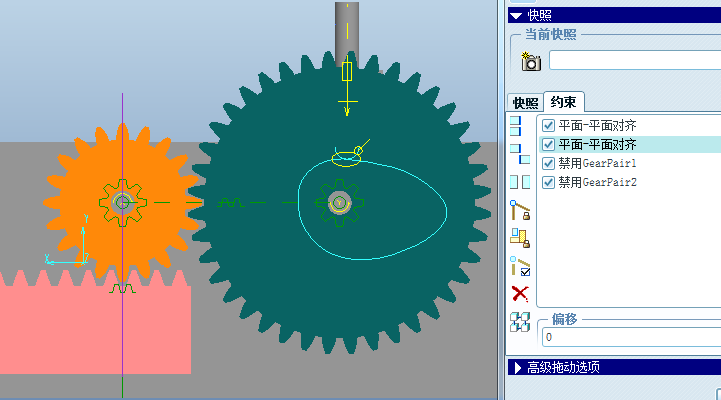

12.细心的小伙伴们可能会注意到齿轮并没有很好的啮合,点击【拖动元件】按钮,进行设置,如下图所示。

23

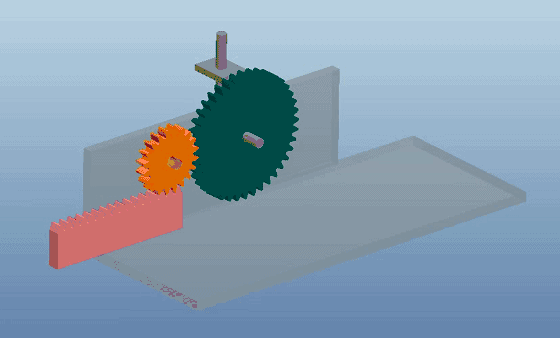

13.完成。
