Proe/Creo螺旋槽凸轮设计实战

凸轮是一个具有曲线轮廓或凹槽的构件。凸轮机构一般是由凸轮从动件和机架三个构件组成的高副机构。凸轮通常作连续等速转动，从动件根据使用要求设计使它获得一定规律的运动.凸轮机构能实现复杂的运动要求，广泛用于各种自动化和半自动化机械装置中。下面我们来共同学习一下凸轮的设计过程：

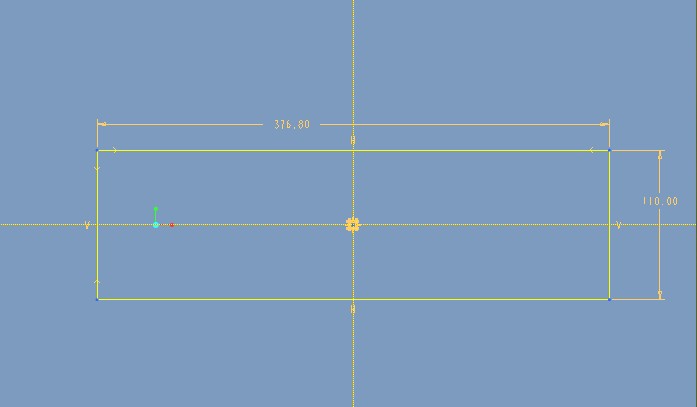

　　1.零件模块下新建一个：tu-lun，点击拉伸命令，以front面作为草绘面，草绘下图：

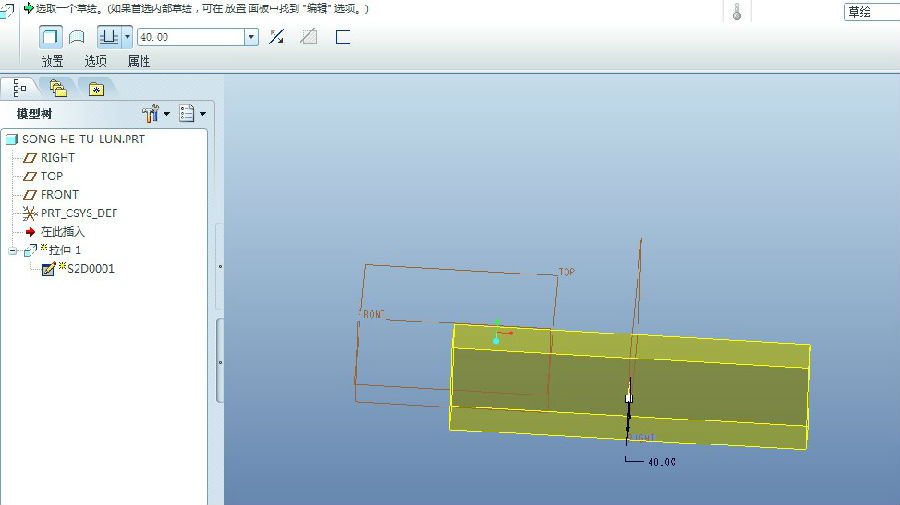

　　2.打钩，输入拉伸高度：40，并确定：

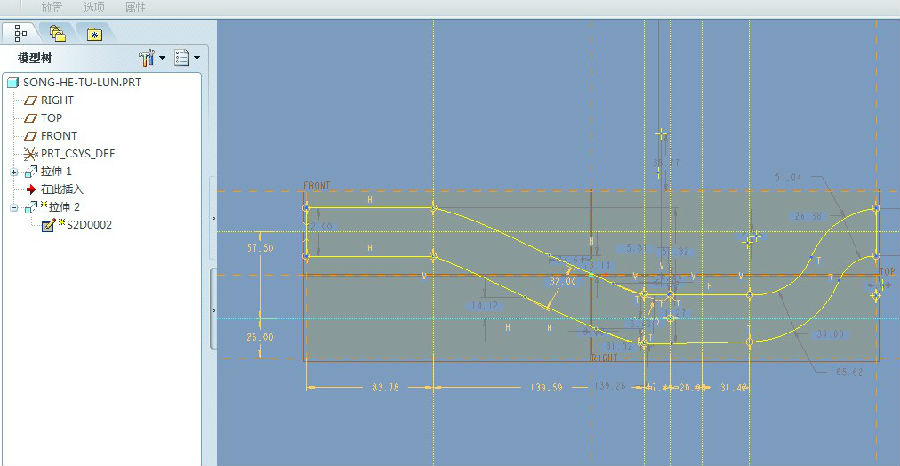

　　3.点击拉伸(去除材料)命令，以上步拉伸长方体后端面为草绘面，草绘下图截面：

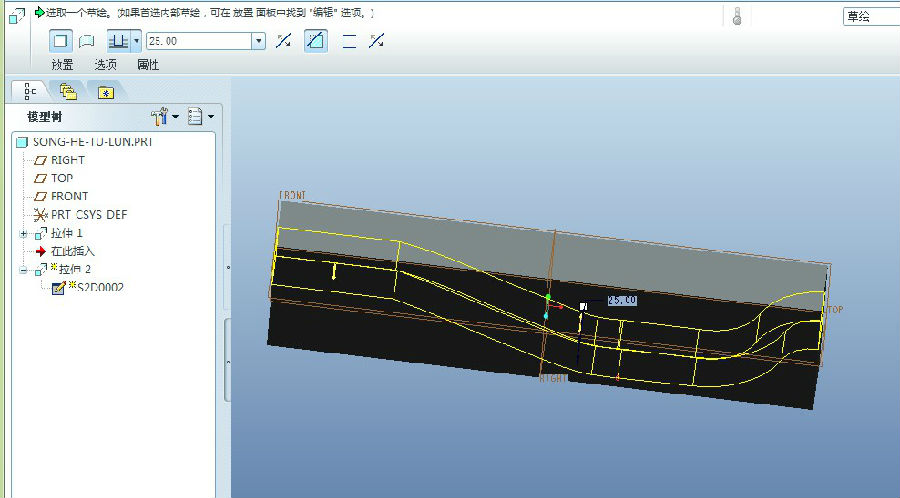

　　4.打钩，输入拉伸深度25 ，预览并确定：

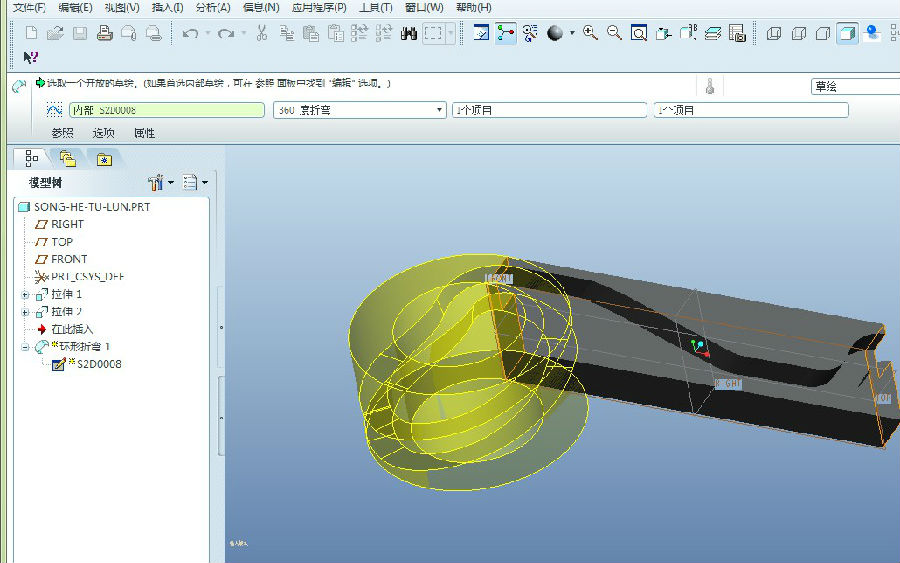

　　5.点击插入菜单—高级—环形折弯命令(360度)：

　　6.打钩确定：

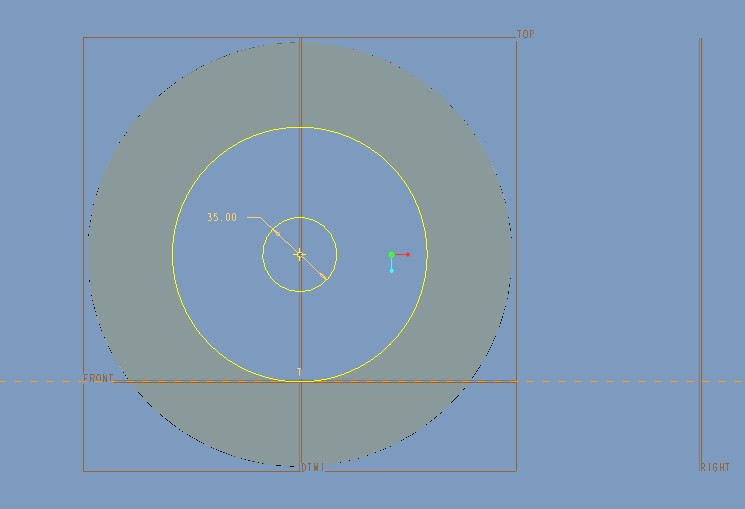

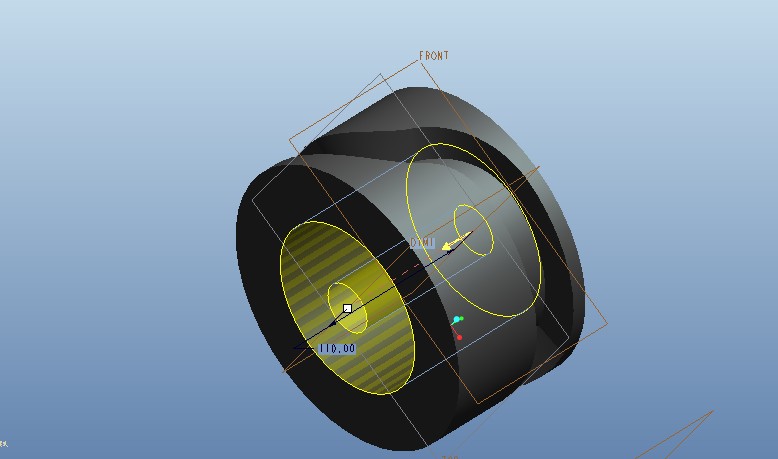

　　7.点击拉伸命令，以凸轮的端面为草绘面，草绘下图：

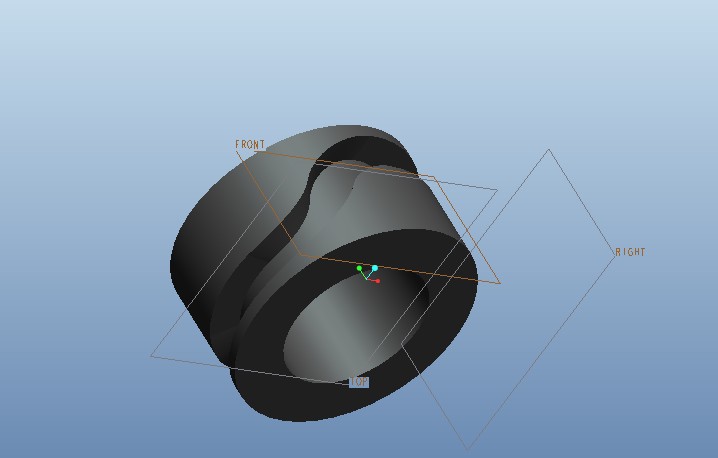

　　8.打钩，输入深度110，预览并确定：

　　9.以凸轮的中心轴和front面建立如图所示的DTM1面：

　　10.点击拉伸(去除材料)选择上图凸轮的的右端面为草绘面，草绘下图：

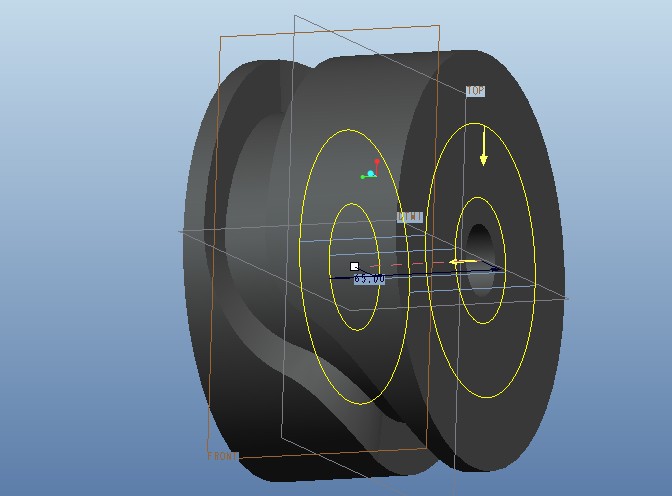

　　11.打钩，输入拉伸深度65：

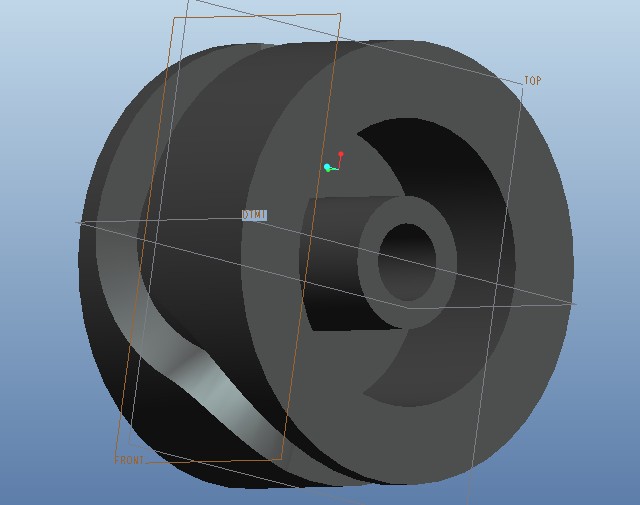

　　12.确定后的图形，如下图：

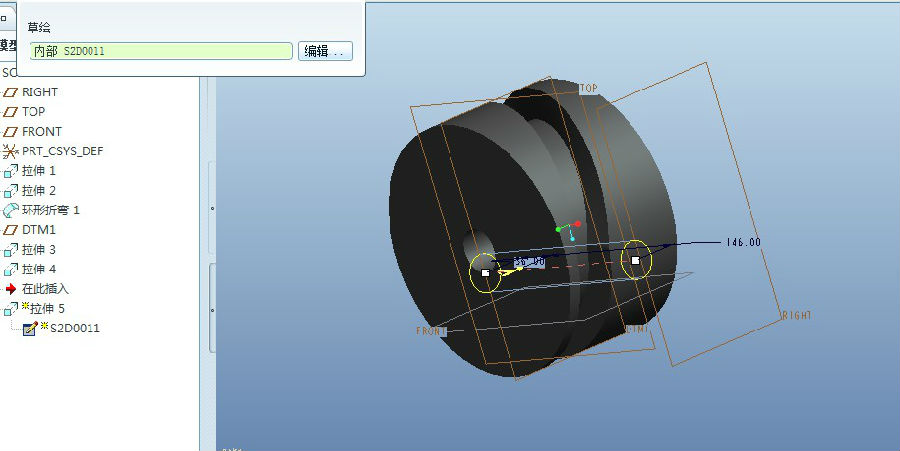

　　13.点击拉伸(移除材料)命令，以DTM1为草绘面，草绘一个直径36的顶丝孔截面，并输入拉伸深度150：

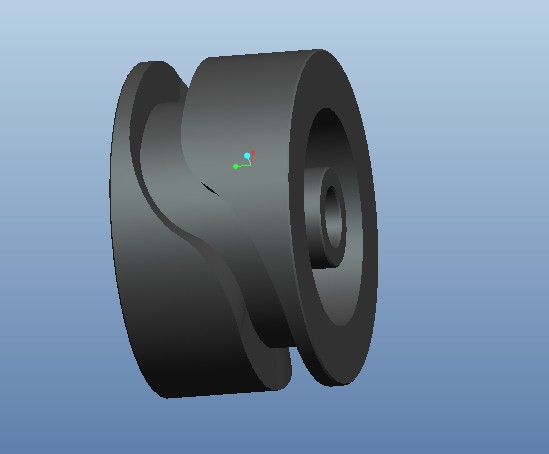

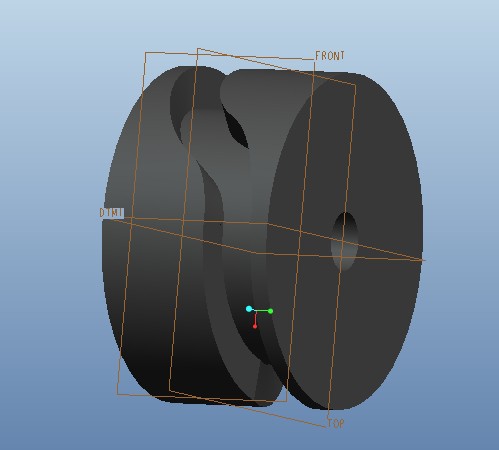

　　14.确定后的图形：

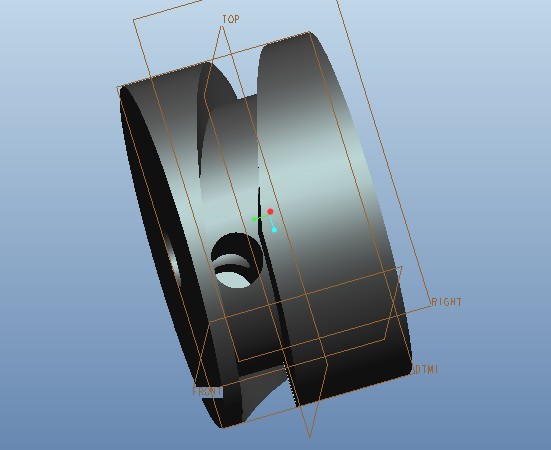

　　15.对外轮廓进行倒圆角;
