精美杯子设计：Proe/Creo实战教程

最终结果如下图所示。

方法：Step1

新建零件文件。

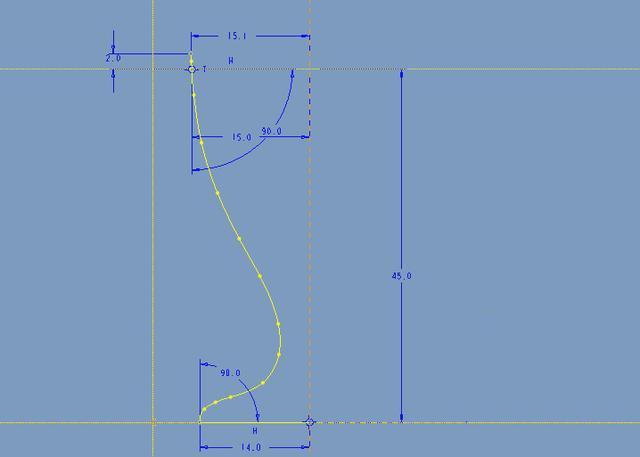

Step2点击草绘，在FRONT平面绘制如下的草绘。

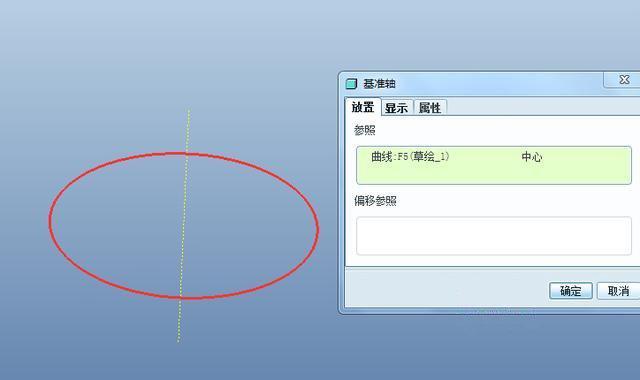

Step3点击基准轴创建工具，创建如下的基准轴。

Step4点击【可变截面扫描】，选择上一步创建的草绘作为轨迹，类型选择曲面，点击控制面板上的草绘按钮，进入草绘环境。

绘制如下的草绘作为扫描截面。

截面上半部分的放大图。

GIF

Step5

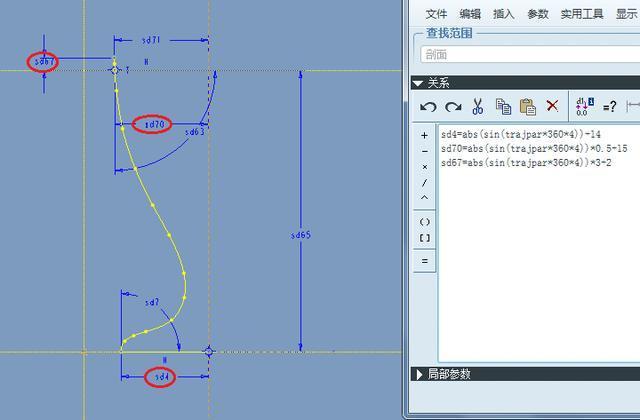

点击【工具】-【关系】，在添加如下的关系：

sd4=abs(sin(trajpar*360*4))+14

sd70=abs(sin(trajpar*360*4))*0.5+15

sd67=abs(sin(trajpar*360*4))*3+2

sd4、sd70和sd67分别为下图红色圆圈所示的尺寸。

完成。

Step6

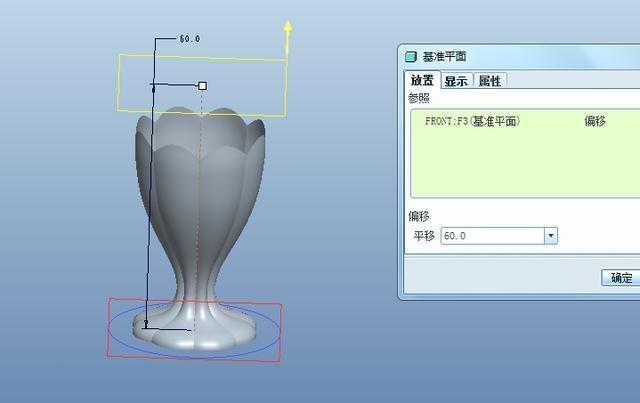

创建基准平面，如下图所示。

Step7

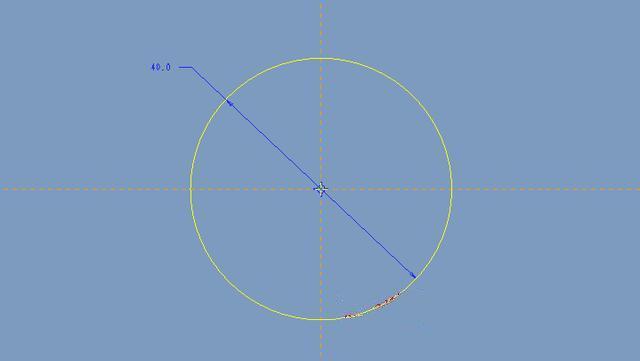

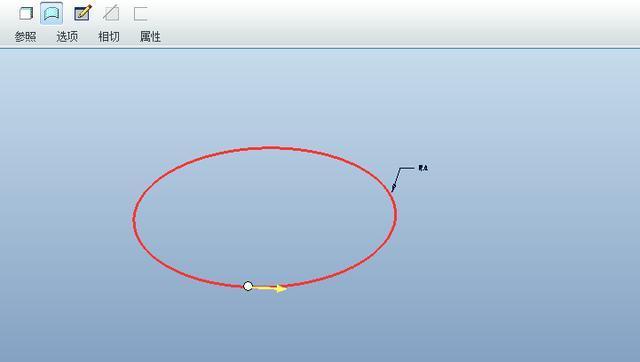

在上一步的基准平面上绘制如下的草绘。

Step8

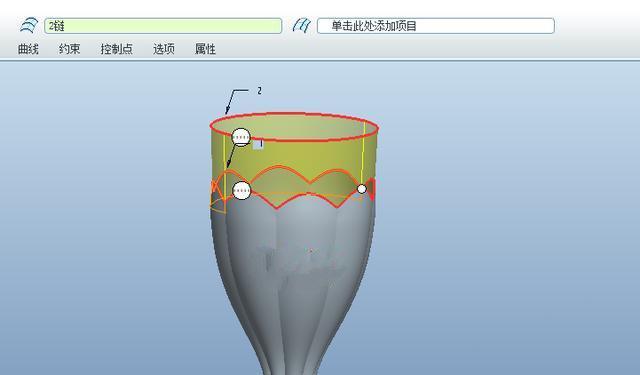

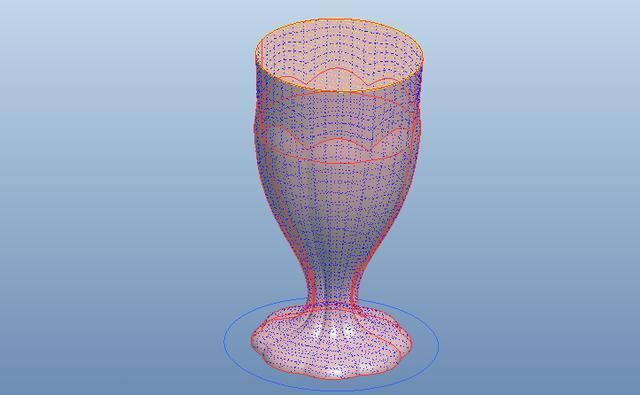

点击边界混合，选择上一步的草绘和模型的边缘，如下图所示。

Step9

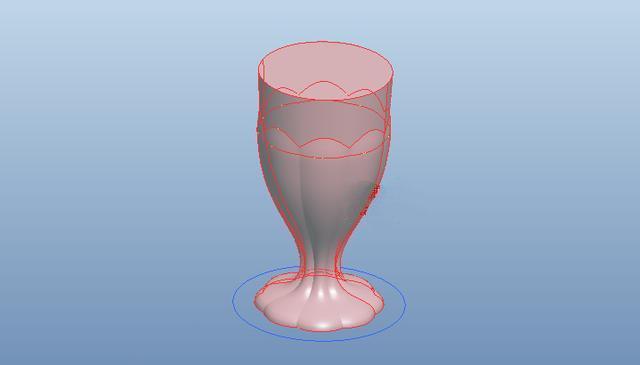

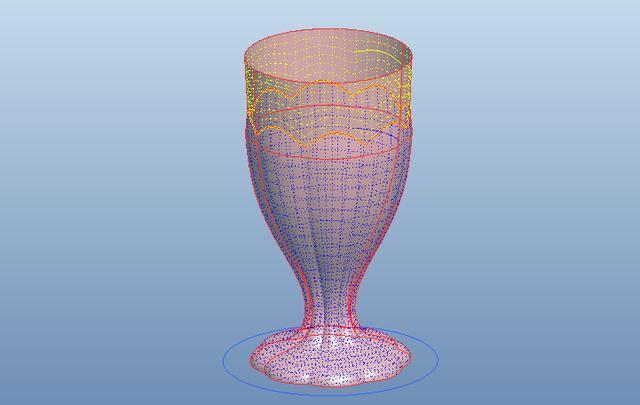

将边界混合曲面和可变截面扫描进行合并。

Step10

点击【边界】-【填充】，选择第7步的草绘，点击勾号完成。

Step11

将三个曲面进行合并。

Step12

实体化

Step13

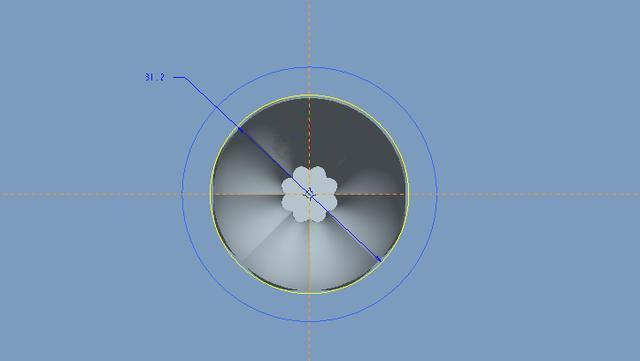

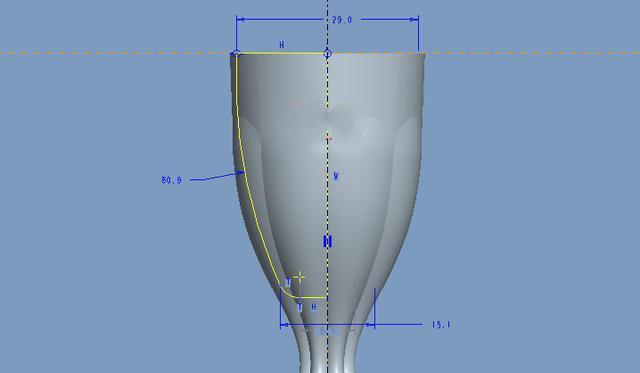

点击扫描，点击切除材料安娜，绘制如下的草绘。

Step14

倒角完成。
