Proe/Creo A型V带轮参数化设计

参数用于提供设计对象的附加信息,是参数化设计的重要要素之一。参数与模型一起存储,参数可以标明不同模型的属性。参数的另外一个重要用法就是配合关系的使用来创建参数化模型,通过变更参数的数值来变更模型的形状和大小。参数是参数化设计中的核心概念,在一个模型中,参数是通过尺寸的形式来体现的。基于Pro/E的参数化设计的优点在于通过变更参数的方法来方便地修改设计意图,从而修改设计结果。在一个模型中,参数是通过尺寸的形式来体现的。下面以A型V带轮为例介绍的参数化建模的一般方法和技巧:

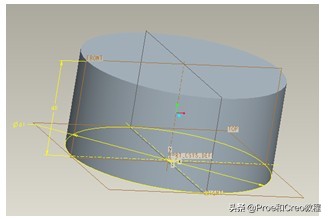

1.采用拉伸方式创建实体特征,选取TOP面作为草绘平面,在二维草绘模式下一任意长度为半径绘制一个圆,然后打钩拉伸:

Proe/Creo-A型V带轮的参数设计

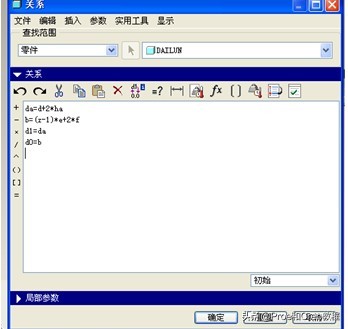

2.将截面圆直径参数和拉伸深度参数添加到【关系】对话框中,并编辑关系式如下图所示:

Proe/Creo-A型V带轮的参数设计

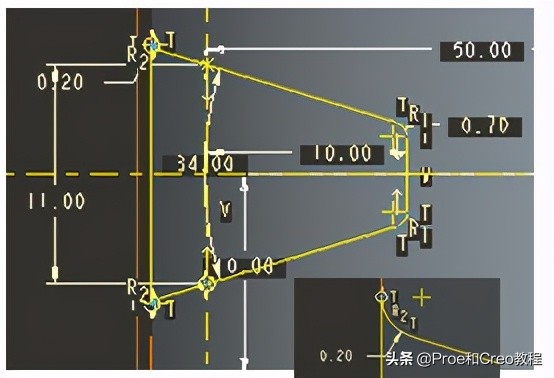

3.创建第一个轮槽,选取FRONT面作为草绘平面,采用旋转方式创建实体。在二维草绘模式下绘制如下图所示的轮槽 截面:

Proe/Creo-A型V带轮的参数设计

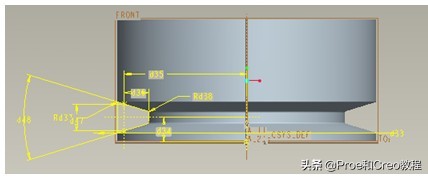

4.以圆柱的轴线为旋转中心线,旋转360°,单击图标板上的去除材料按钮,得到下图所示的实体:

Proe/Creo-A型V带轮的参数设计

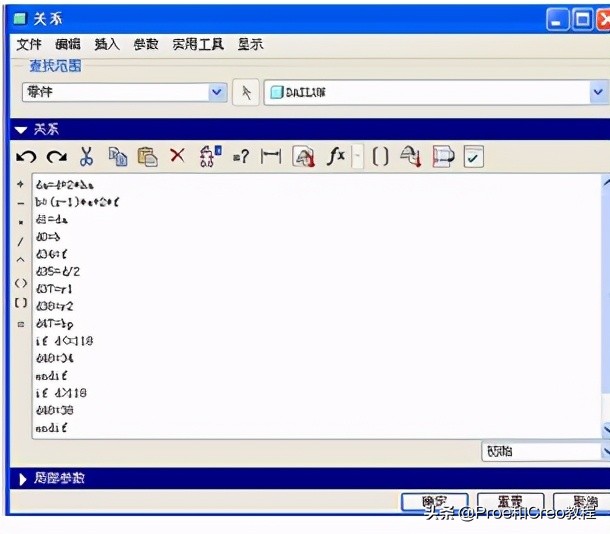

5.采用同样的方法将特征参数添加到【关系】对话框,所编辑的公式如下图所示:

Proe/Creo-A型V带轮的参数设计
