creo蜗轮参数及关系式详解

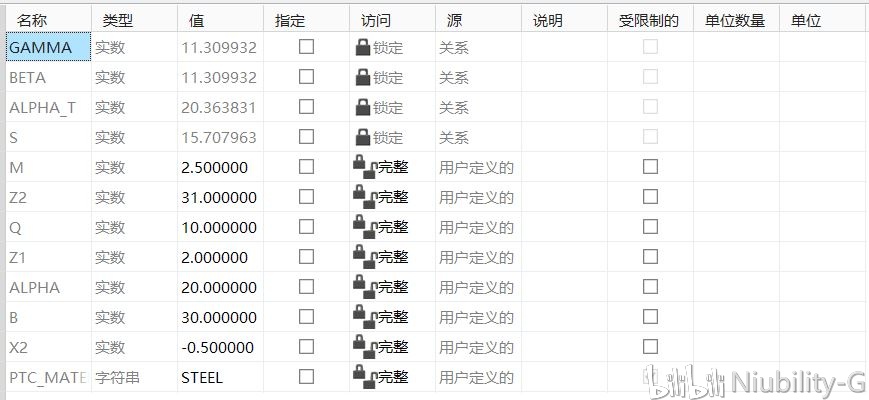

   参数

/*基本关系式：

GAMMA=ATAN(Z1/Q)

BETA=GAMMA

ALPHA_T=ATAN(TAN(ALPHA)/COS(BETA))

S=PI*Z1*M

D0=M*Q/2

D1=M*(Q+Z2+2*X2)/2

D2=360/(4*Z2)-180*TAN(ALPHA_T)/PI+ALPHA_T

D3=M*Z2

D4=D3+2*M

D5=D3*COS(ALPHA_T)

D6=D3-2.4*M

D8=ASIN(M*Q*TAN(BETA)/D5)

D10=ASIN(M*Q*TAN(BETA)/D5)

D12=2*D1

D13=M*Q/2

D16=BETA

D20=D3+2*(1+X2)*M

IF Z1<=1

D21=D20+2*M

ENDIF

IF Z1>1

IF Z1<=3

D21=D20+1.5*M

ENDIF

ENDIF

IF Z1>3

D21=D20+M

ENDIF

D22=B

D23=M*(Q-2)/2

D26=M

D42=0.38*M

D54=0.38*M

D55=360/Z2

D85=360/Z2

P86=Z2-1

D137=360/(2*Z2)
