探索Proe/Creo关系式和扫描的应用


一、使用方程来创建曲线

1、依次点击:基准>曲线>来自方程的曲线。

2、使用笛卡尔坐标系,参考坐标系选默认坐标系。

3、点击“方程”按钮,创建方程曲线。

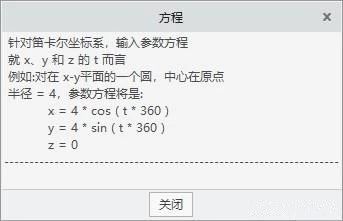

4、从方程说明(图3)中,我们得知x和y两个等式中第一个数字代表圆的半径,而括号里t*360代表一个周期,也就是一圈。所以,如果要画一个椭圆,只需将x和y两个等式的半径改为两个不相等的数字就可以了,至于要多少圈,则在 t*360后面乘以圈数就可以,这时如果圈数>1的话,z就不能等于0了,如果z=0的话,所有的椭圆就都重叠在一起,这时我们就得给z创建一个高度变量,让这些椭圆分开。

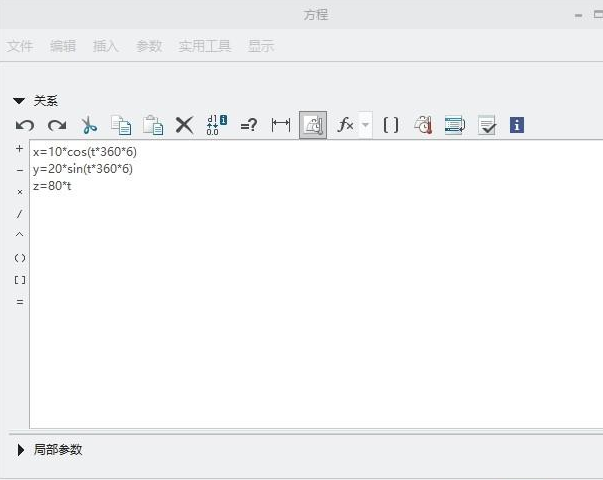

5、在方框里面输入以下表达式(图4)

x=10*cos(t*360*6)

y=20*sin(t*360*6)

z=80*t

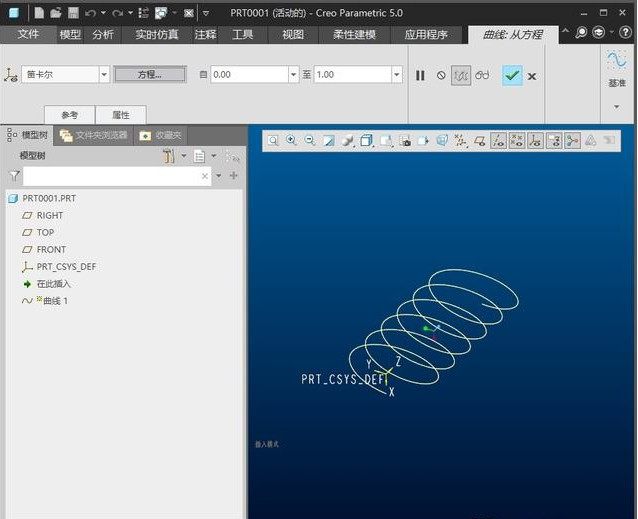

6、创建好方程式如图5


二、扫描特征

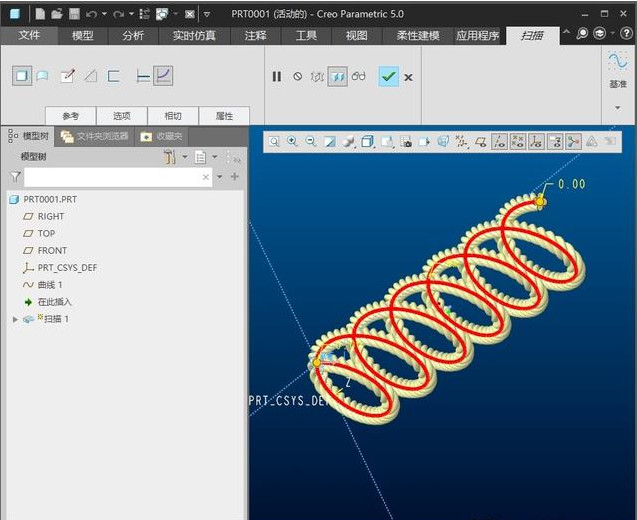

1、打开扫描特征,选择方程式曲线作为扫描的轨迹。

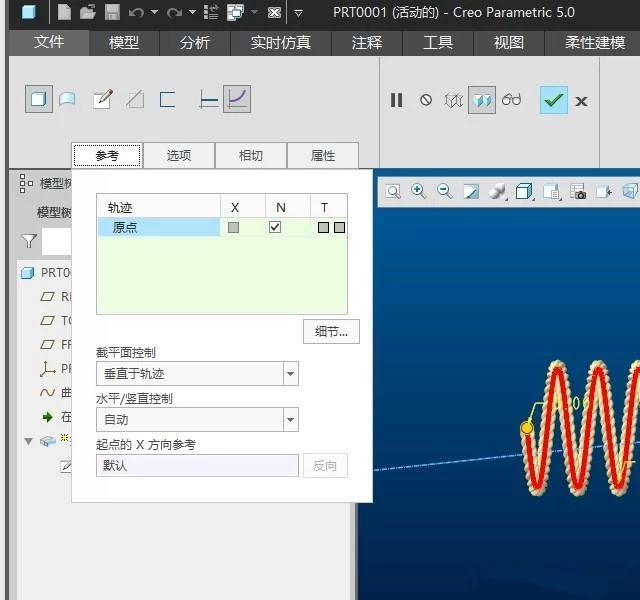

2、选择扫描为实体和可变扫描,如(图6)

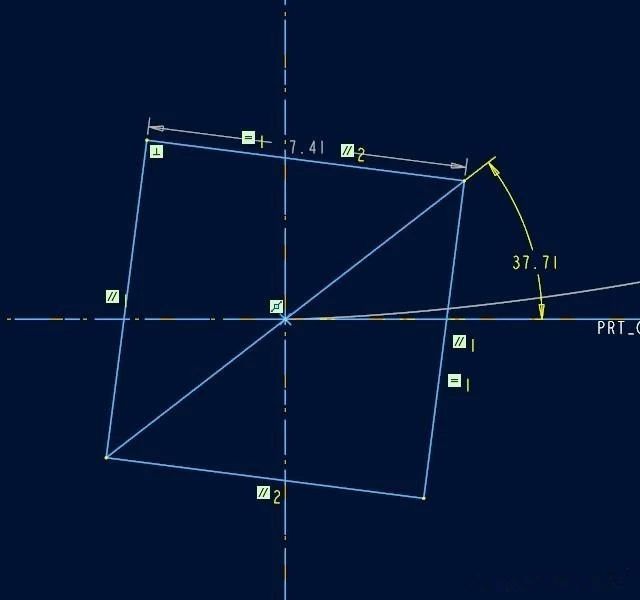

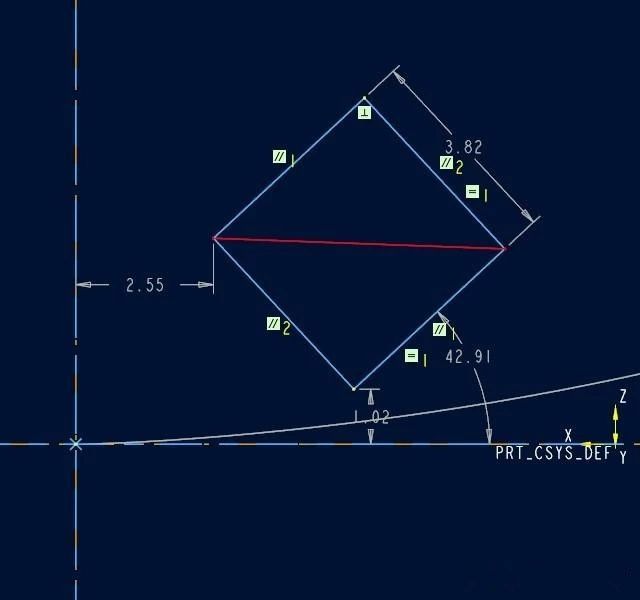

3、进入截面绘制,首先画一个斜矩形,约束四条边相等,尺寸随意,再画一条对角线,不要有水平约束(如图7)。


4、将原点约束为对角线的中点(如图8)。

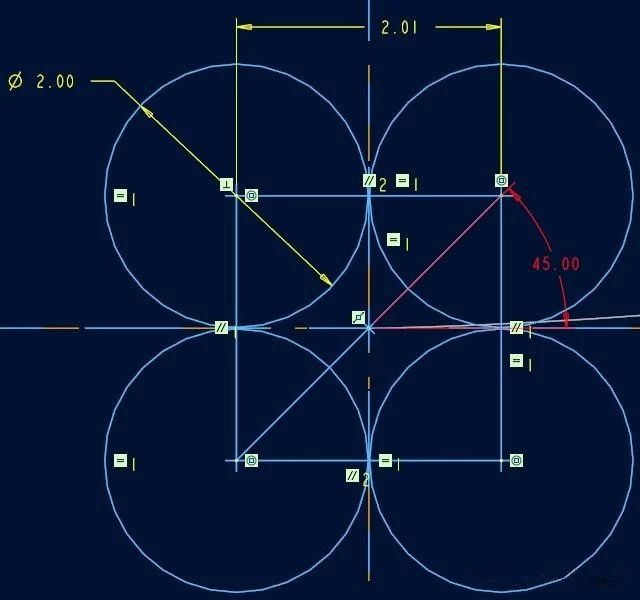

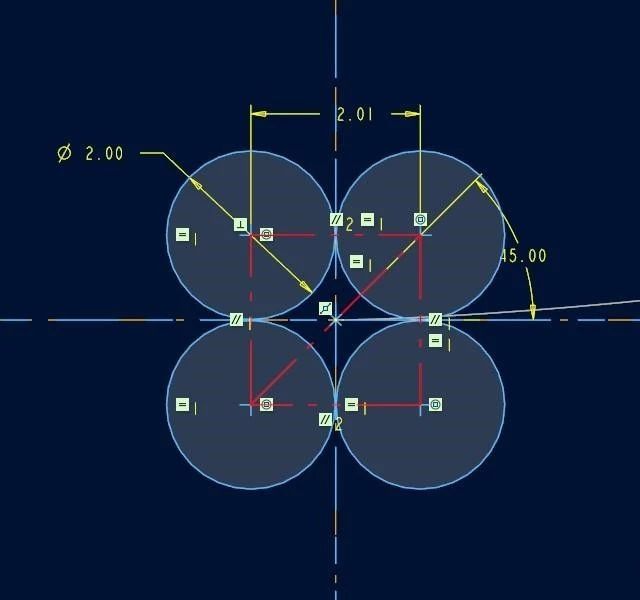

5、在正方形的四个顶点上画4个大小一样的圆,直径为2,正方形的边长为2.01,角度改为45度(如图9)。

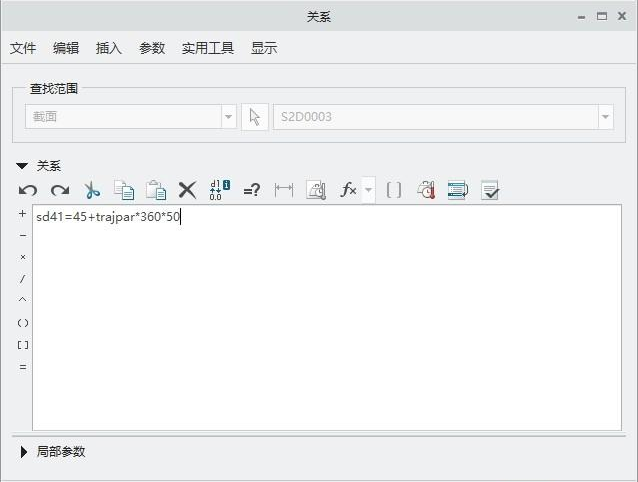

6、给角度添加关系式


关系式如下

sd41=45+trajpar*360*50

上面的表达式中,45表示初始位置,trajpar*360*50表示旋转50周。


7、将正方形和对角线设置为构造线(如图12)。


8、完成截面绘制。

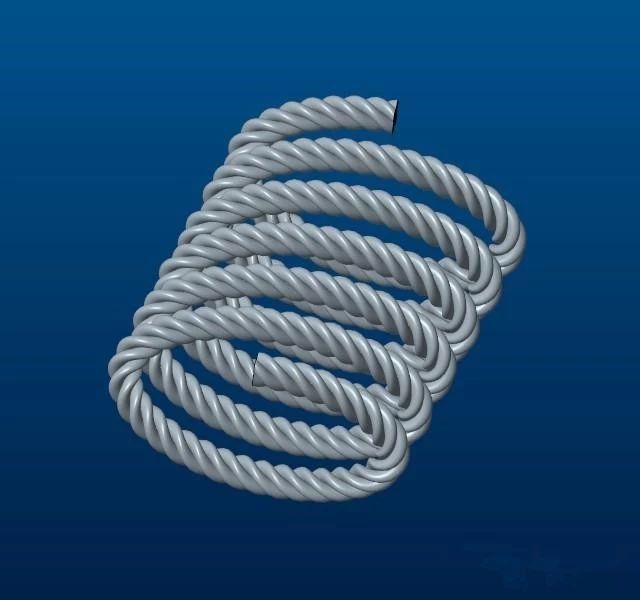

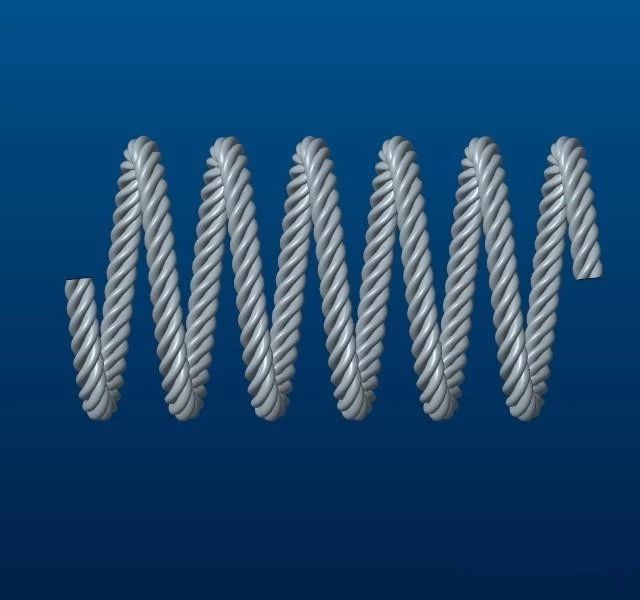

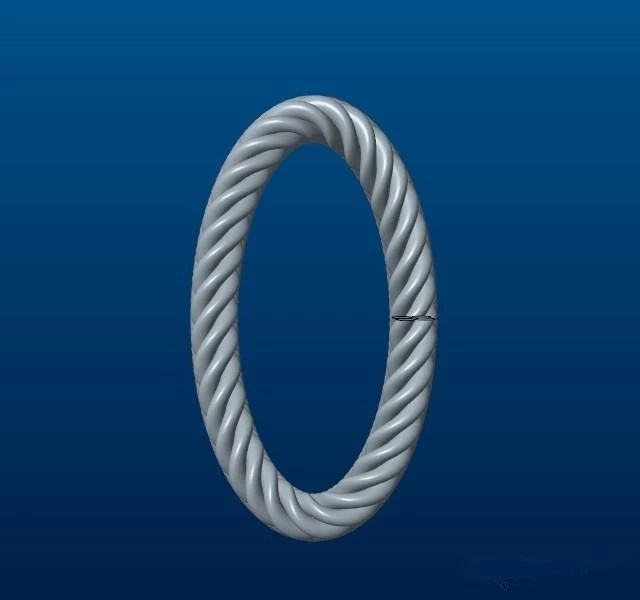

三、退出完成扫描特征,最终效果如下。
