Proe/Creo曲面命令的高级应用探索

这个空间结构的折弯管，通常的做法是，你要通过过点曲线，二次投影等等手段，得到所需路径，然后扫描即可。今天我们看一个不一样的。

操作环境，creo3.0 m090

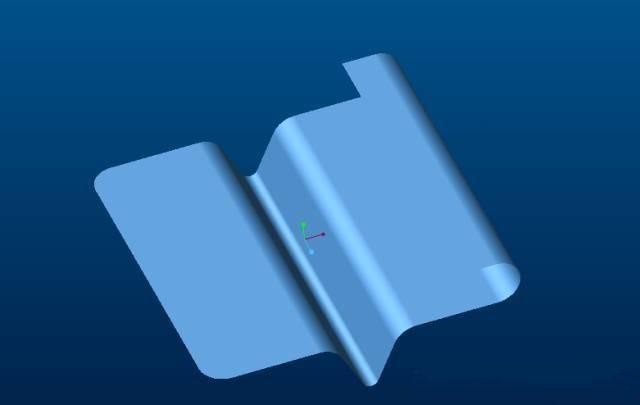

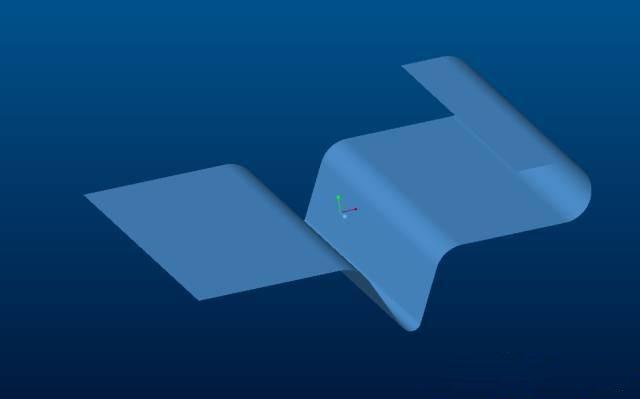

如图所示，使用拉伸命令，创建图示曲面，这个图出来，大家大概能明白，我们拉伸曲面的目的，也是为了获取扫描所需轮廓，现在唯一欠缺的就是拐角处的圆角。

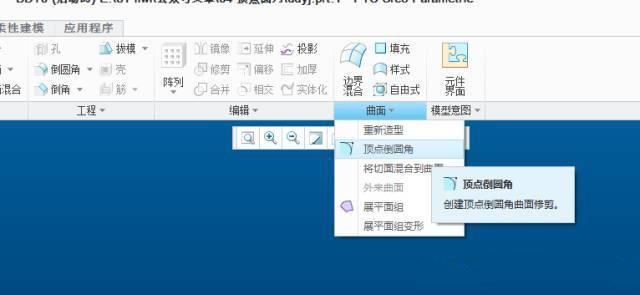

使用曲面选项卡中的“顶点倒圆角”命令，直接对曲面倒圆角

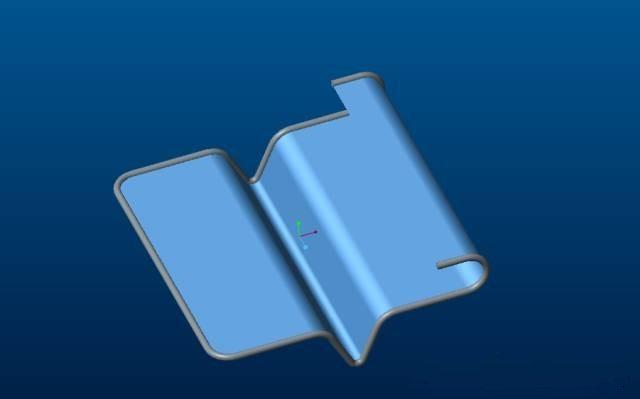

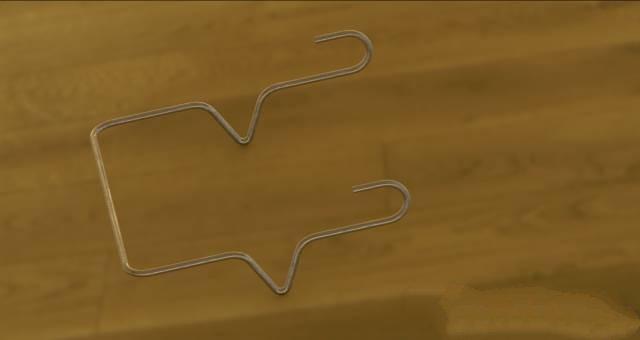

到此，你所需要的结构，已经很简单了，使用曲面的边界直接扫描

使用层，对曲面进行隐藏就ok了。
