参数化建模新境界：Creo3.0绘制XH型同步带轮

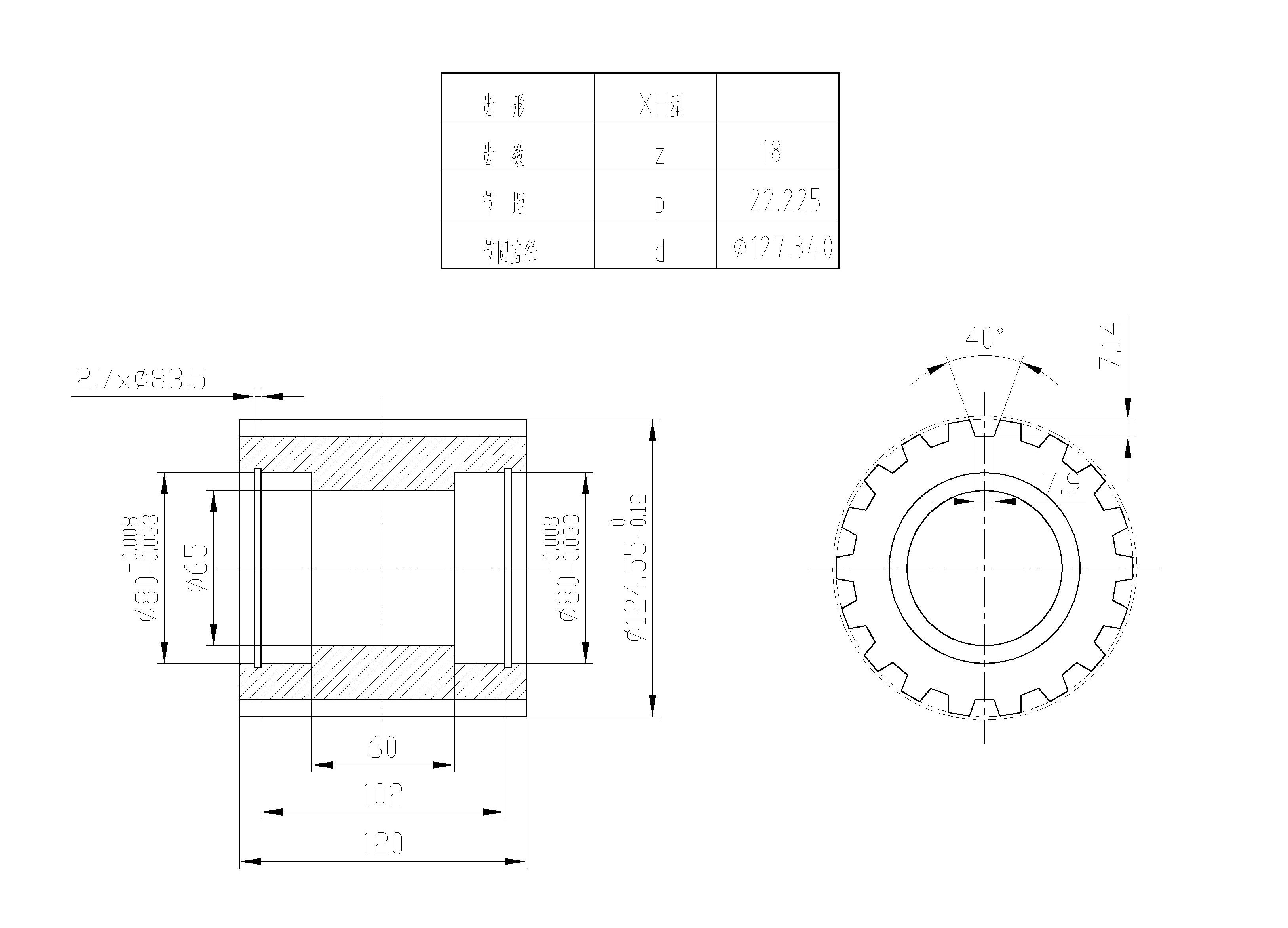

Creo3.0参数化绘制一个XH型同步带轮，用到的命令有拉伸，旋转，阵列等。既然参数化，就需要添加相应的参数和关系式，同步带轮相关的参数有齿数Z和节距P。

1.打开Creo3.0，设置工作目录，新建文件（输入文件名），选择mmns_part_solid模板，设置模型属性，更改密度设为7.85e-9，单位默认是t/mm^3。

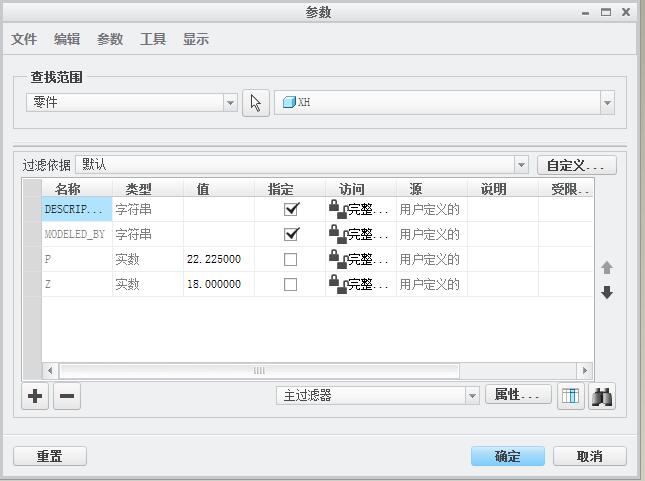

2.选择工具/参数，添加参数，节距P=22.225，齿数Z=18。

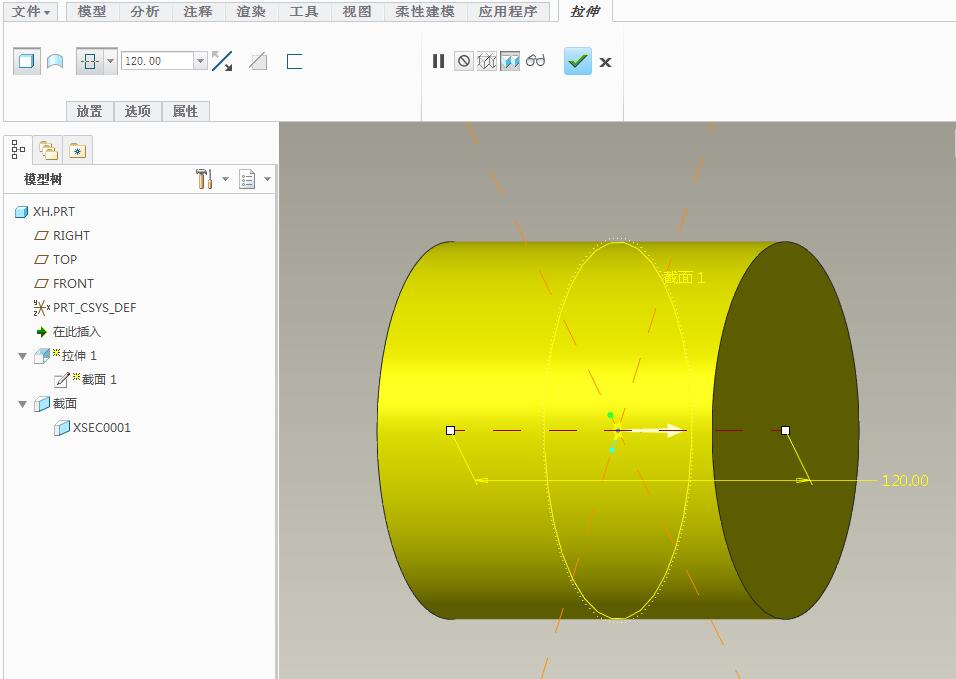

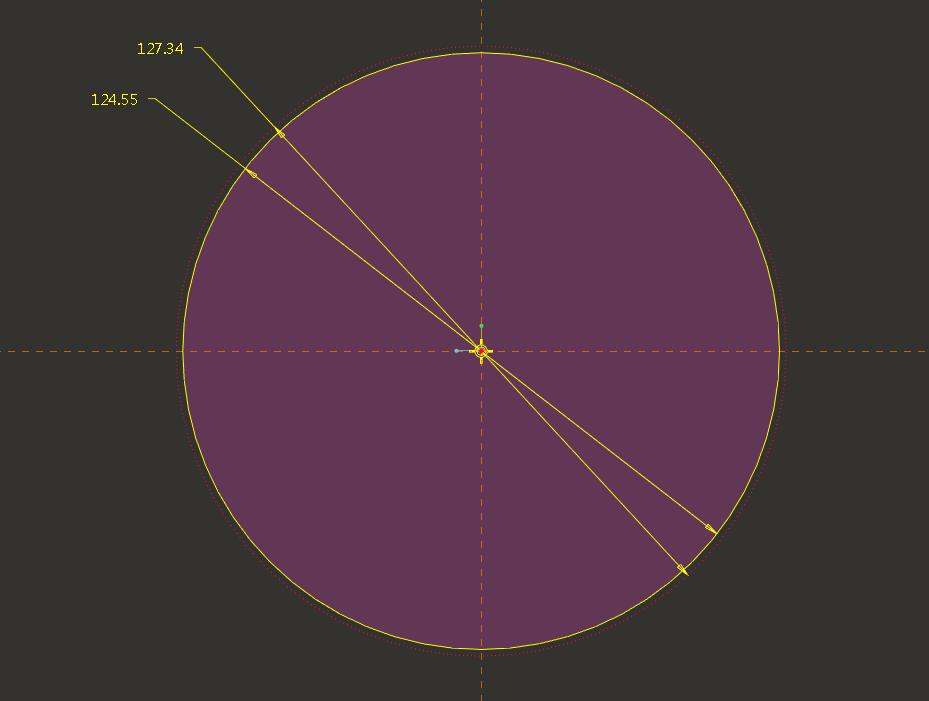

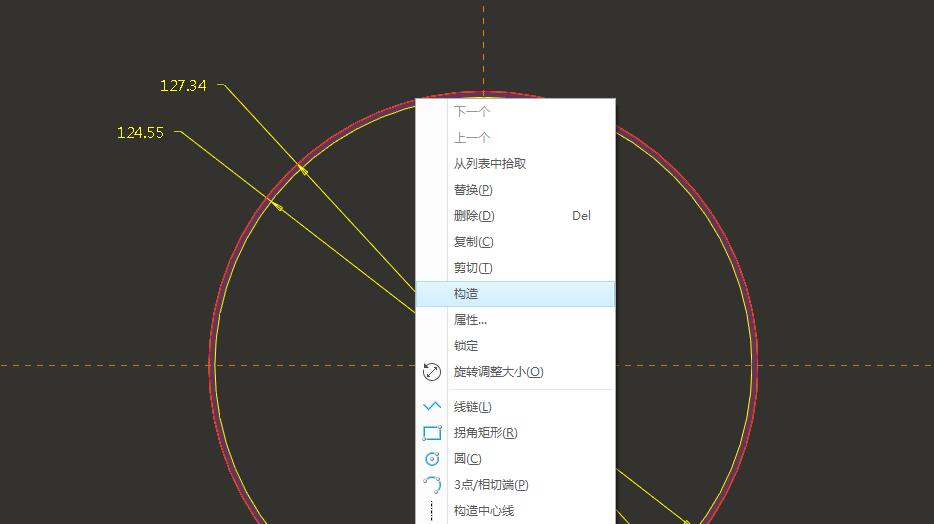

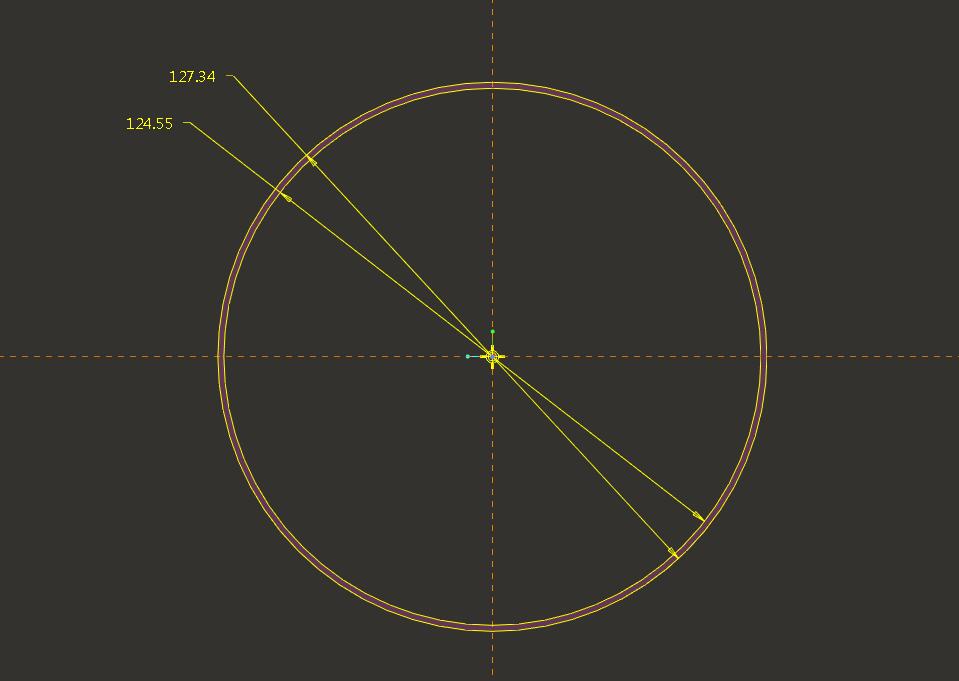

3.选择拉伸命令，选择草绘平面，绘制两个同心圆，添加关系式。(节圆)sd0=p*z/pi，（外径）sd1=sd0-2.794，完成后自动生成尺寸，再将节圆改为构造，完成，退出草绘，进入3D模式，设置长度120。

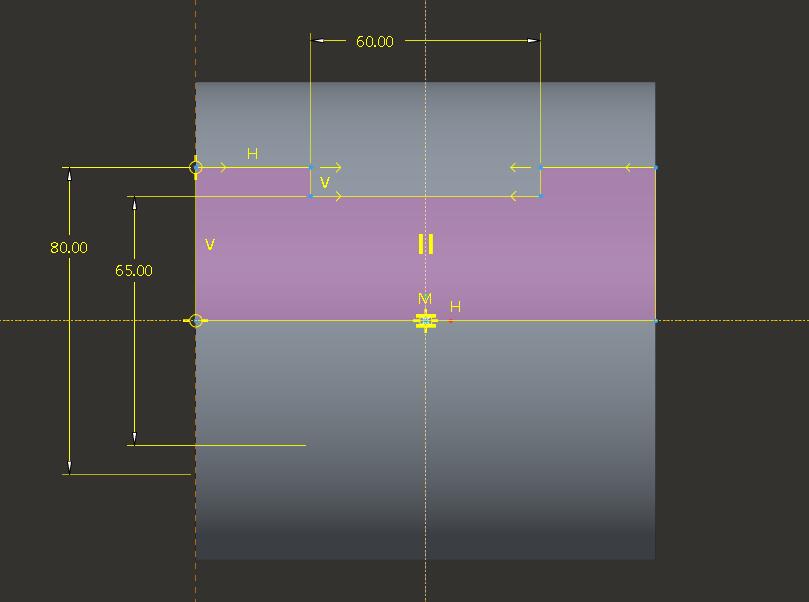

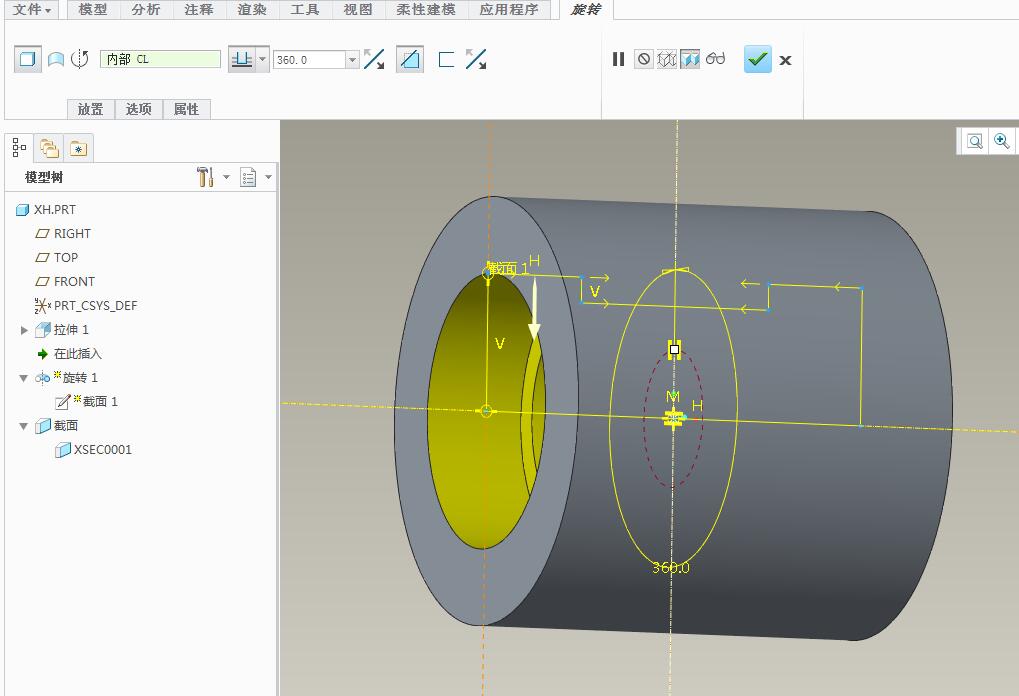

4.选择旋转/去除材料，绘制内孔及轴承孔。

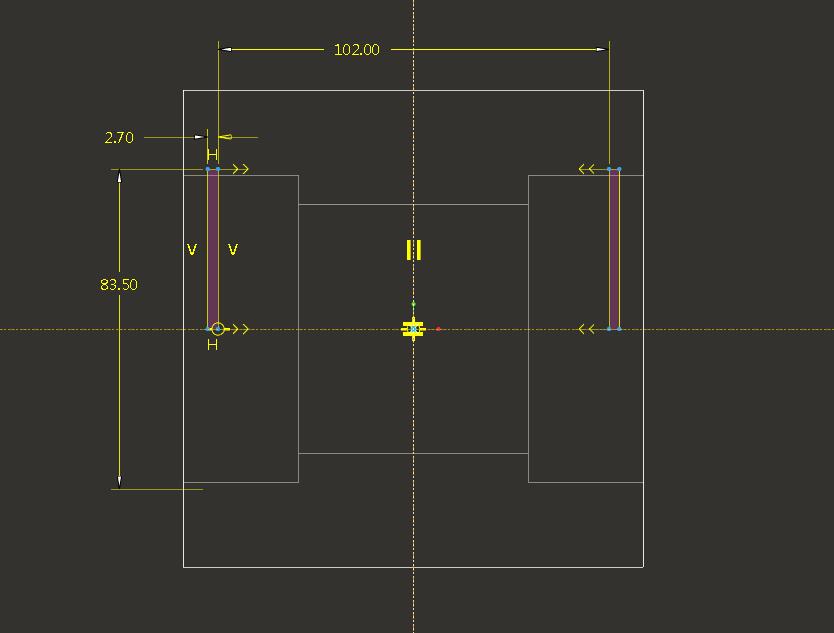

5.再旋转/去除材料，绘制卡簧槽。

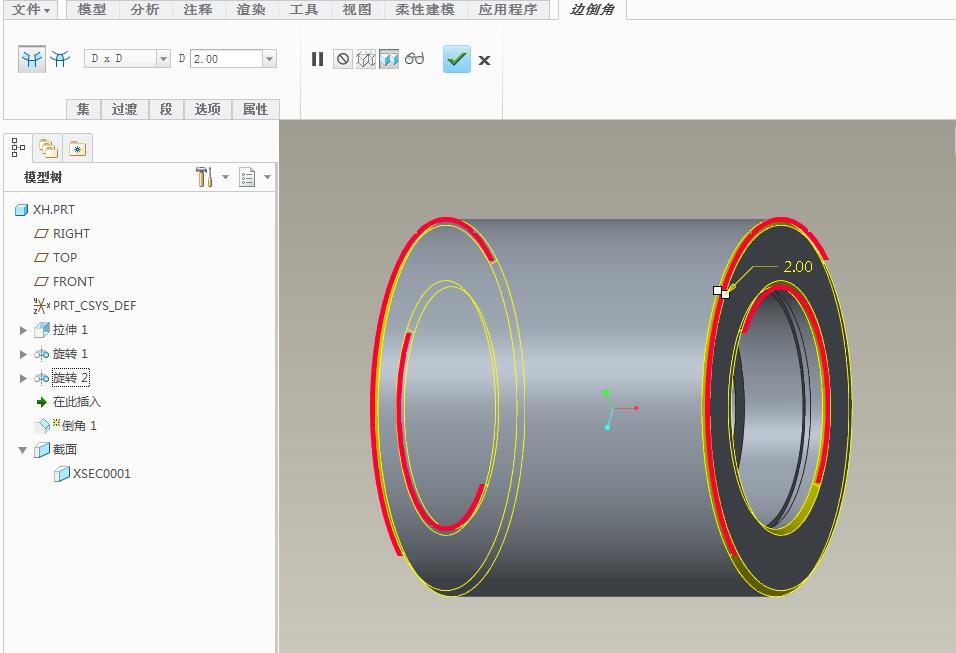

6.倒角。

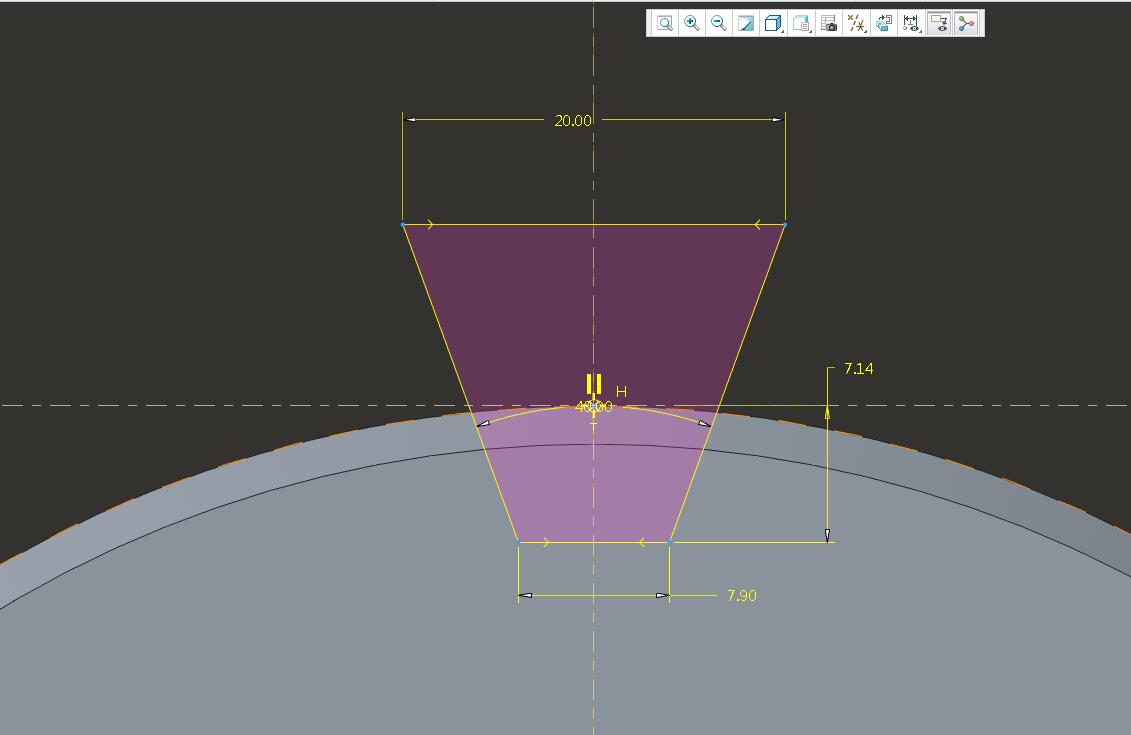

7.选择拉伸/去除材料，绘制轮槽。选择草绘截面，按图绘制一个等腰梯形。设置尺寸，角度40°，底边长7.9，高度7.14，完成退出草绘，进入3D模式，设置拉伸深度贯穿，完成第一个槽。

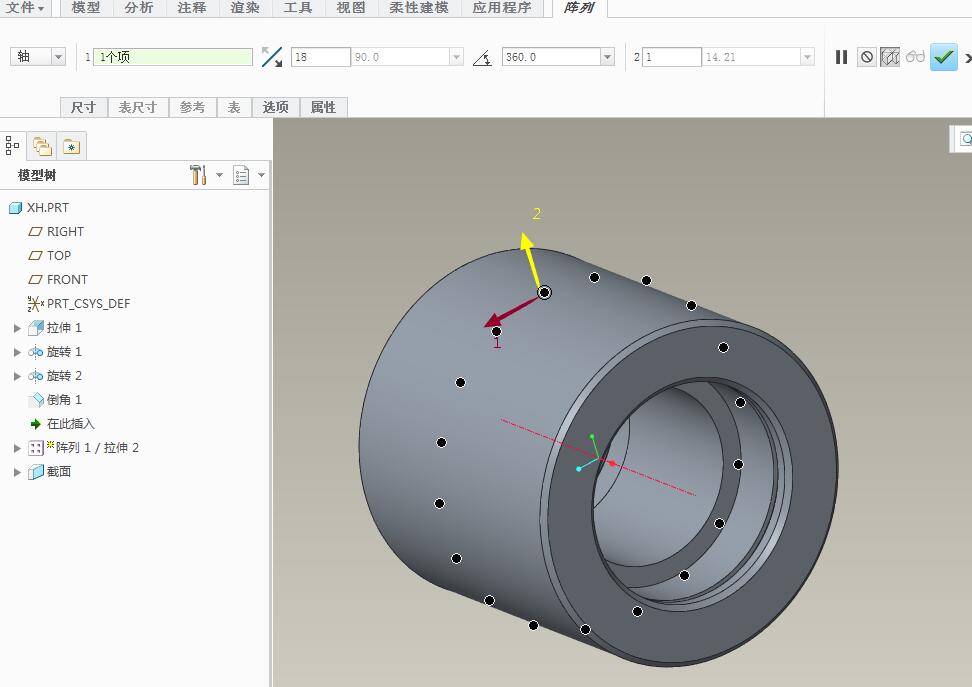

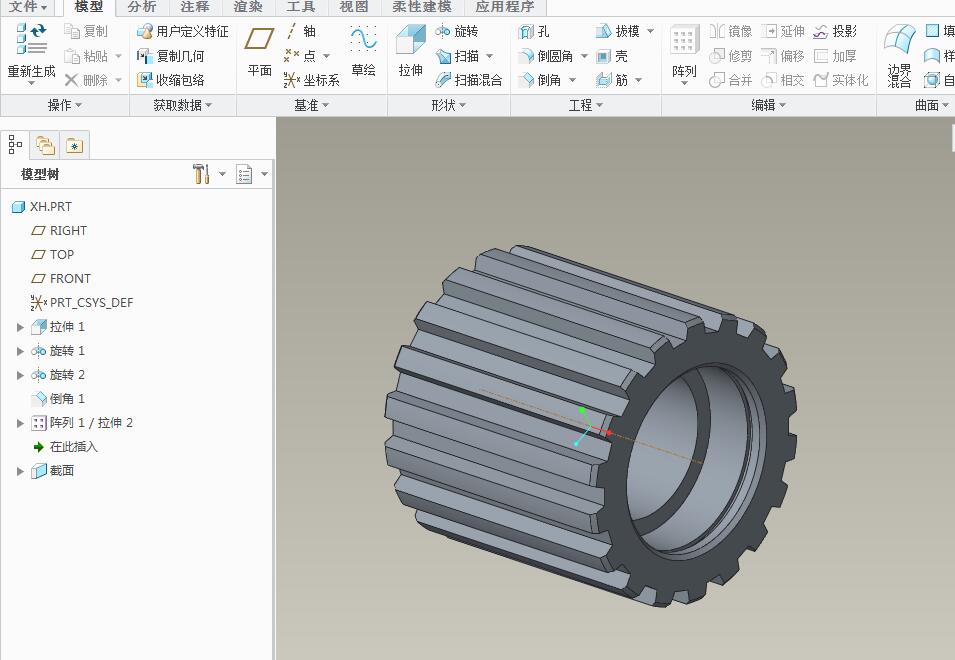

8.选择阵列命令，将槽进行圆周阵列，设置数值18，确认完成。

9.再点击阵列特征，添加关系式p35=z，完成。

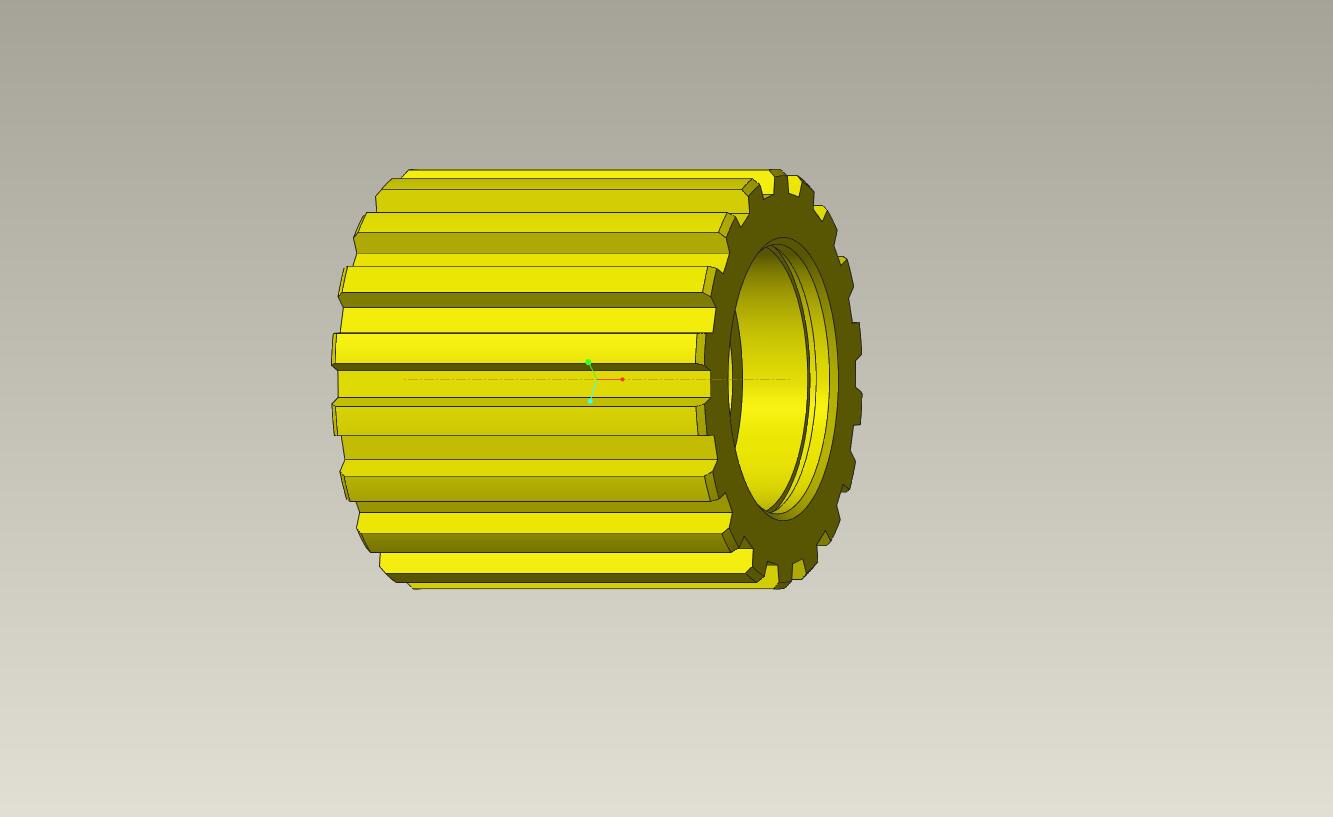

10.更改颜色外观。

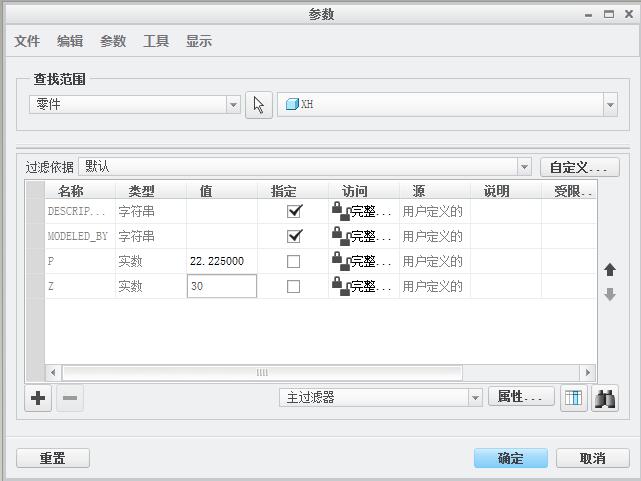

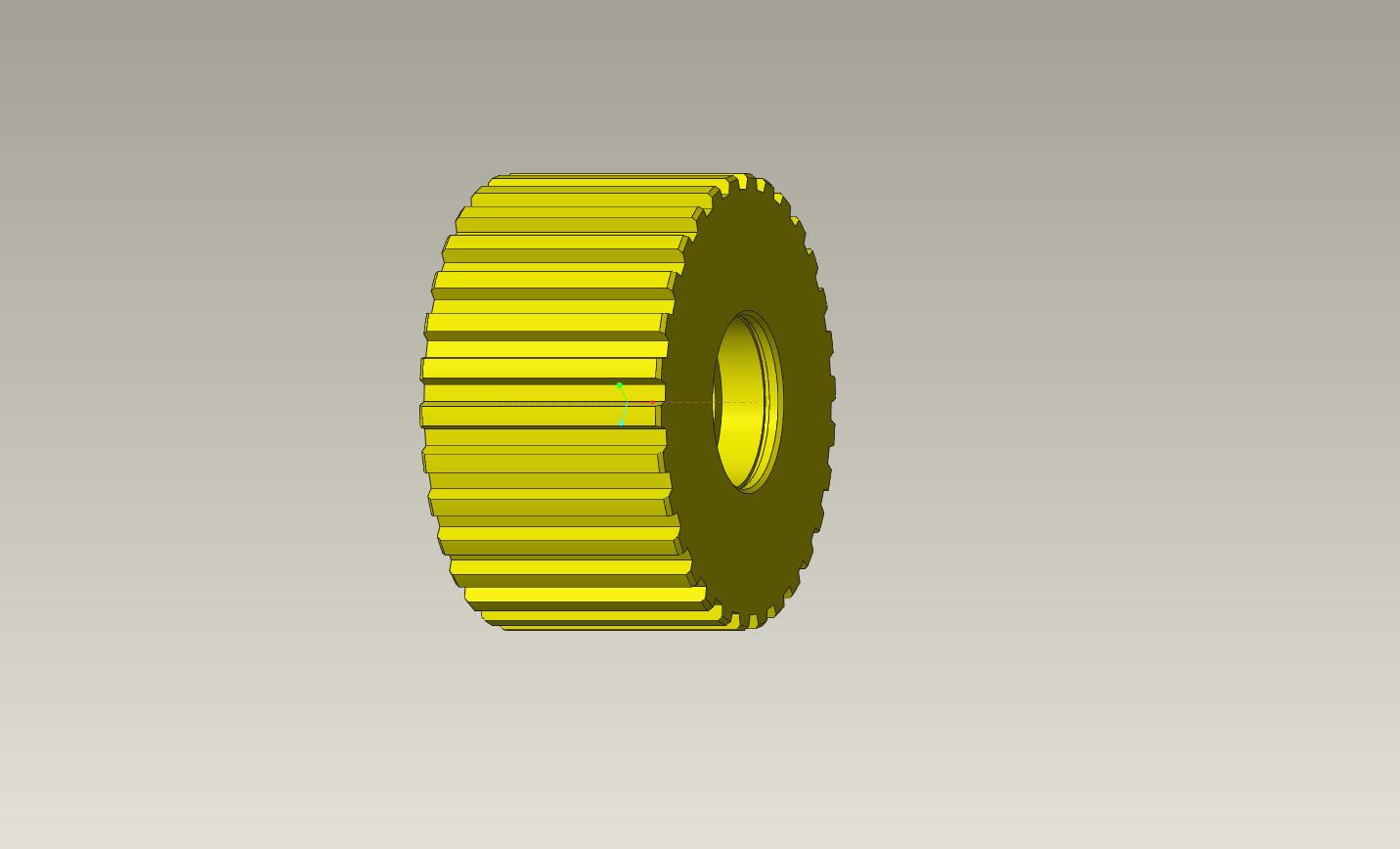

11.再选择工具/参数，更改齿数z=30，确定退出后，选择再生，此时模型变化为齿数z=30的同步带轮。
